Esteira em MDF ES-EA300 para Arduino V3 Estrutura com Manual de Montagem

A Esteira em MDF ES-EA300 V3 para Arduino Estrutura com Manual de Montagem é uma atualização do modelo ES-EA100 V2, sendo considerada um produto desenvolvido especialmente para projetistas e hobistas que trabalham com desenvolvimento com placas Arduino, permitindo a integração de novos dispositivos em sua estrutura.

Este é um protótipo de esteira transportadora com base em um sistema automatizado para transporte de pequenos objetos, podendo ser montada utilizando uma combinação de componentes eletrônicos, motores e sensores, controlados pelo Arduino (no modelo básico é preciso adicionar toda a parte eletrônica).

O principal diferencial da Esteira em MDF V3 para Arduino é a possibilidade de integração de um sensor de cor que permite verificar a cor do objeto que está passando em tempo real e com base na programação faz com que guias móveis mudem o curso do objeto que está passando pela esteira.

Além das suas expansões de funcionalidades, conta com design compacto, tornando mais fácil transportar seu projeto e ocupando menor espaço. É produzida em MDF, conta com peças cortadas a laser com excelente padrão de acabamento. A montagem é simplificada, permitindo encaixes rápidos e precisos, além de contar com rolos de movimentação rolamentados, o que permite maior e melhor movimento da esteira, além de acompanhar um manual para montagem da parte mecânica.

Está com dificuldades em escolher qual Modelo de Esteira V2 ou V3 você deseja? Veja o comparativo abaixo e tire suas dúvidas!

Tabela de comparação Esteira EA100 V2 e EA300 V3 com Sensor de Cor

Tabela apenas para fins comparativos, nas estruturas não acompanham eletrônicos e outros.

A Esteira em MDF V3 para Arduino possui tamanho avantajado, contando com 39 centímetros de comprimento, 9 centímetros de largura e 14 centímetros de altura. Lembrando que a parte móvel da esteira possui as seguintes dimensões de 32x8cm, podendo transportar apenas leves e pequenos objetos.

A movimentação pode ser feita por meio de um motor dc com caixa acoplada que é fixado na parte externa, possuindo local específico para a fixação do driver, da placa compatível arduino, do sensor de cor, do display 16x2 e de todas as demais peças necessárias para montagem do projeto (parte eletrônica não acompanha).

Na parte superior existem locais próprios já perfurados para fixação de até dois sensores ultrassônicos e um sensor capacitivo, de forma que por meio de programação será possível realizar a contagem dos produtos que passam pela esteira de forma rápida e autônoma.

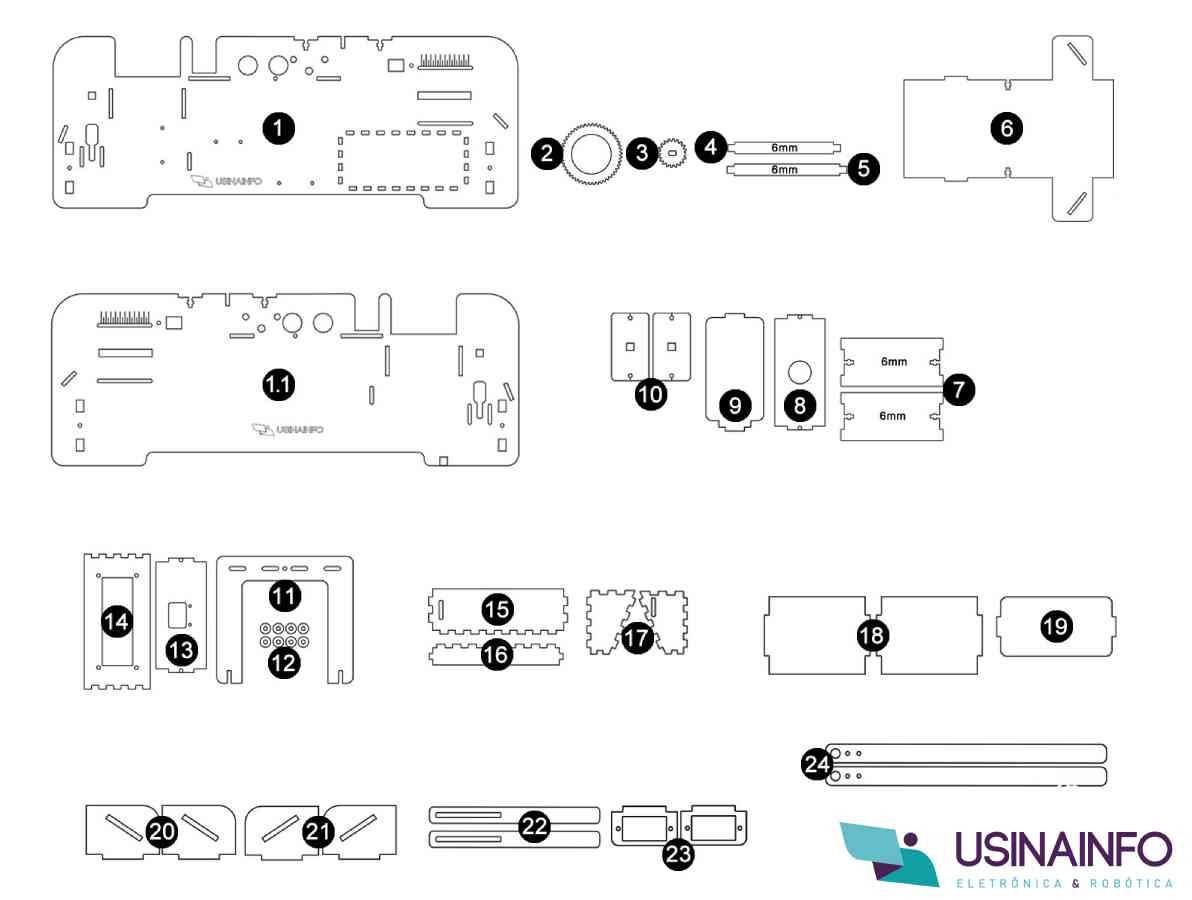

Peças MDF da Esteira ES-EA300 V3 para Arduino

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
