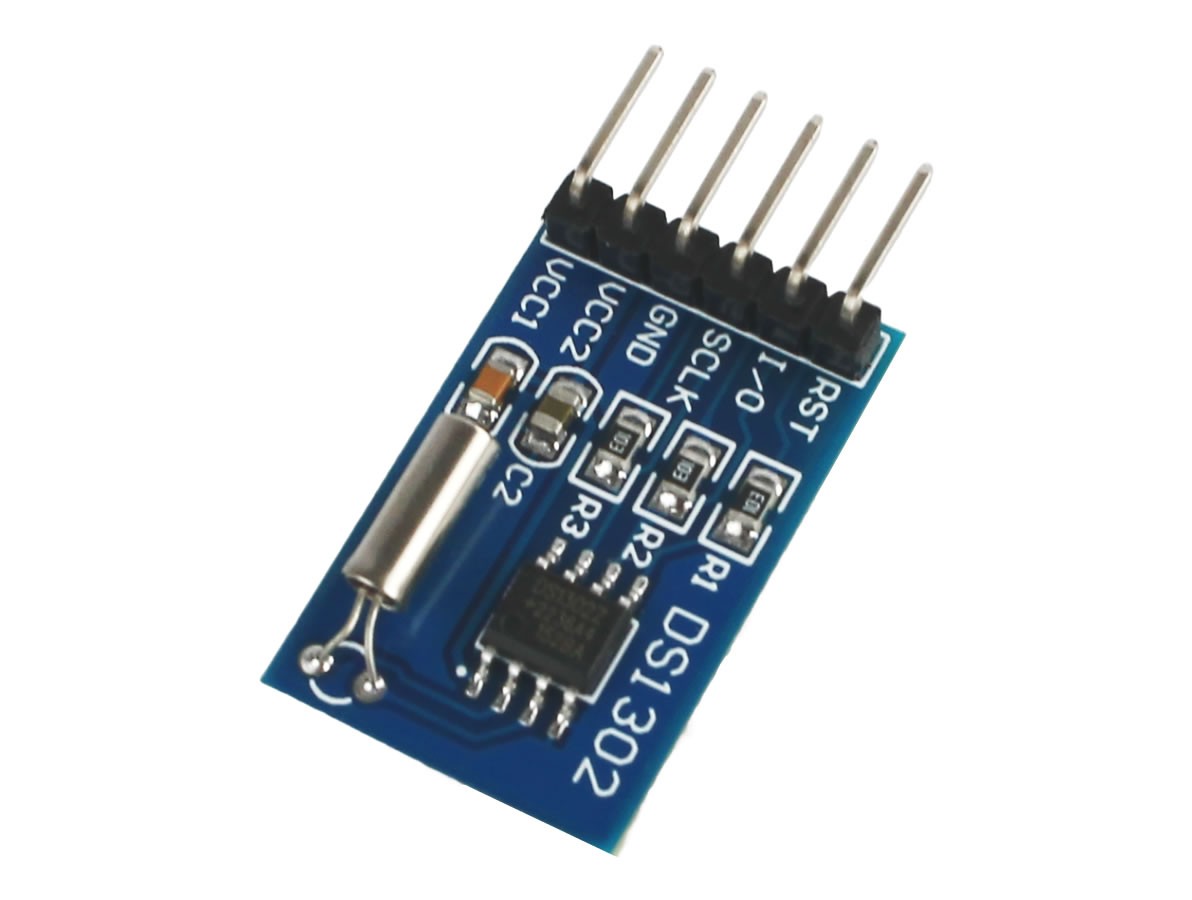

O Módulo Relógio Tempo Real - DS1302 SMD CR1220 é um módulo compacto que permite contar com precisão os segundos, minutos, horas, bem como, dias, semanas, meses e anos, com um slot para bateria CR1220 permitindo funcionar mesmo em uma falta de energia, mantendo a sincronização.
Sua principal aplicação é executar tarefas programadas, manter sincronismo de data e hora em sistemas críticos mantendo a confiabilidade mantendo o tempo salvo. Conta também com bastante praticidade, pois calcula anos bissexto, dias do ano mesmo os que possuem variações. Sendo assim facilitando todo o controle contagem de tempo em seu projeto.
![Pinos de conexão Módulo RTC DS1302 SMD - [1033347]](https://www.usinainfo.com.br/1033347-desc-longa/modulo-relogio-tempo-real-rtc-ds1302-smd.jpg "Pinos de conexão Módulo RTC DS1302 SMD - [1033347]")

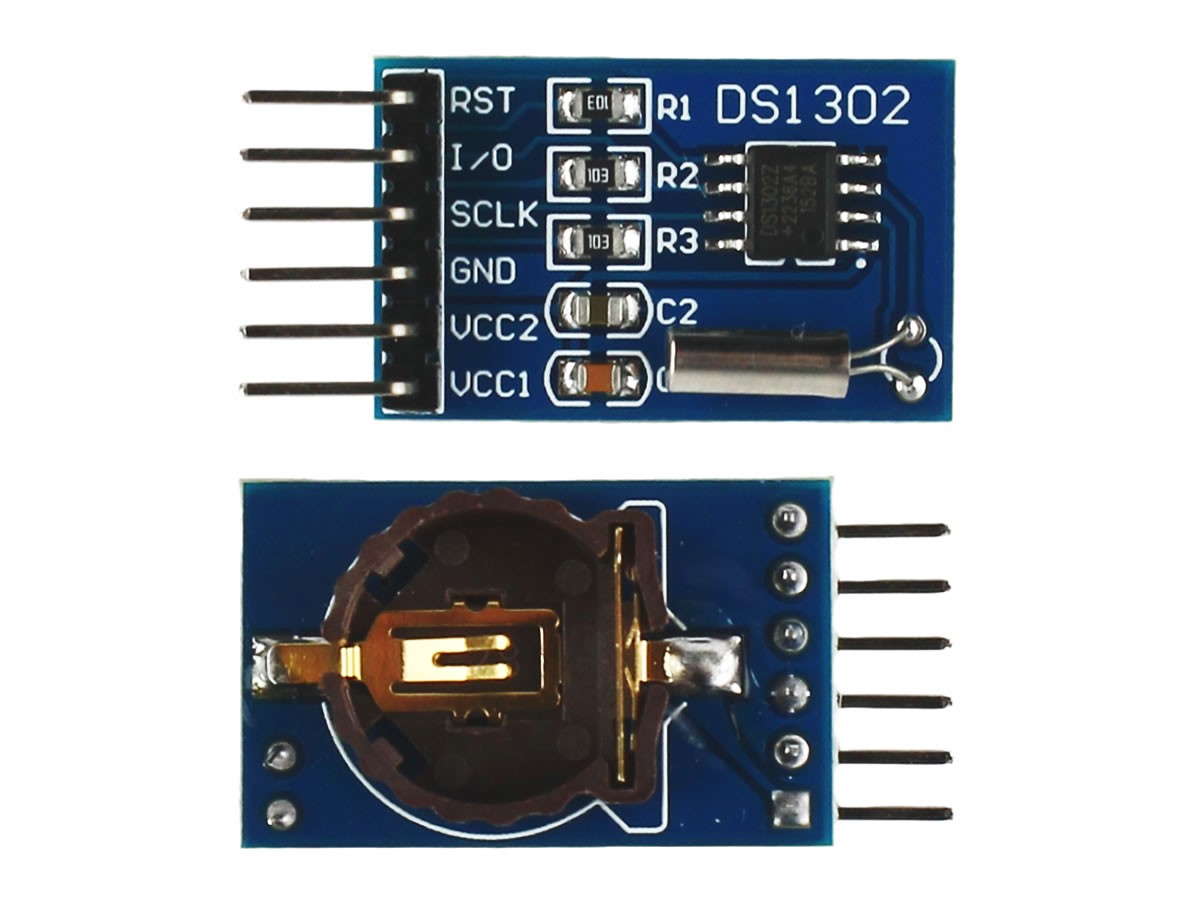

Pinos de conexão Módulo RTC DS1302 SMD
![Descrição Pinos Módulo RTC DS1302 SMD - [1033478]](https://www.usinainfo.com.br/1033478-large_default/modulo-relogio-tempo-real-rtc-ds1302-smd.jpg "Descrição Pinos Módulo RTC DS1302 SMD - [1033478]")

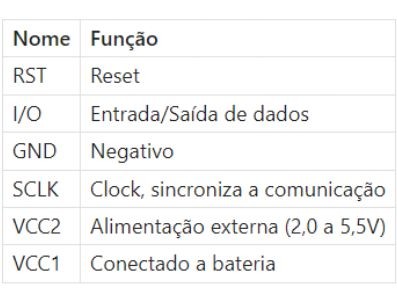

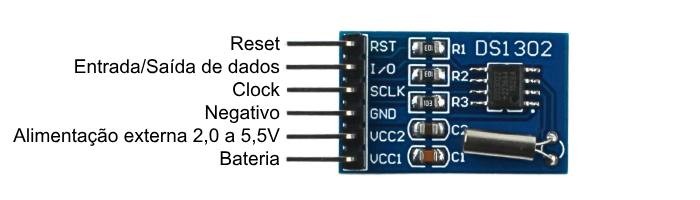

Conexão Pinos Módulo RTC DS1302 SMD

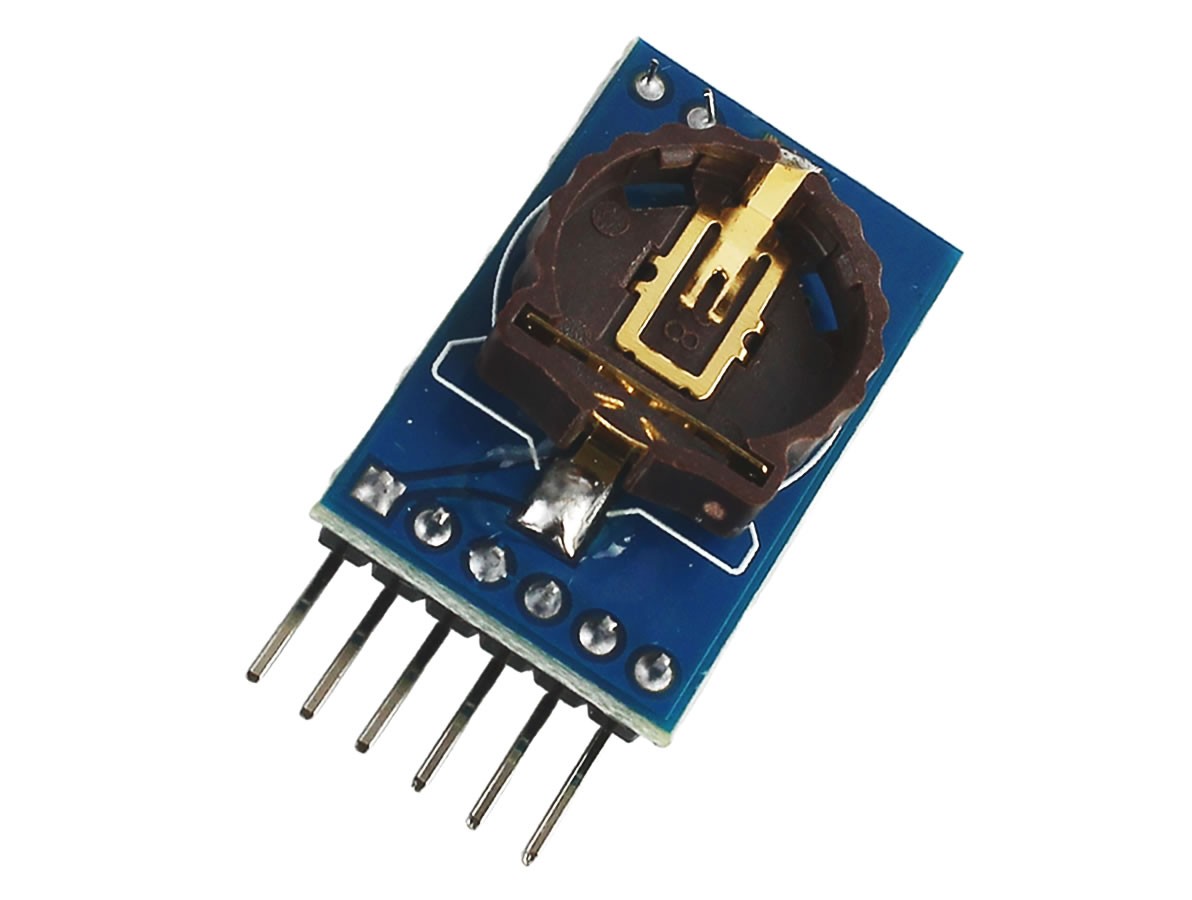

Possui compartimento para pilha CR1220, sendo possível utilizar sua função Trickle Charge (Carregamento lento) apenas em baterias LIR1220 com seu sistema interno com configuração para recarga da bateria, aonde o VCC2 carrega a bateria que está diretamente conectada ao pino VCC1, função desabilitada por padrão.
Sua alimentação se dá pela fonte de energia com maior tensão entre VCC1 (bateria) e VCC2 (alimentação externa). Após removida uma das fontes de alimentação, ele passa a utilizar a outra.
Conta com baixíssimo consumo de energia sendo menos de 300nA em 2V.
Acesso o projeto no Blog: Módulo Relógio de Tempo Real DS1302.
CARACTERÍSTICAS:
- Relógio Tempo Real ( RTC );
- Compatível com Arduino, AVR, PIC, ARM, etc.
- Contagem de segundos, minutos e horas;
- Contagem de dias, semanas, meses e anos;
- Possui ajuste automático do fim do mês para meses com menos de 31 dias;
- Inclui correções para ano bissexto;
- Consumo menor de 1µW;
- Saídas RST, I/O, SCLK, GND, VCC2, VCC1;
- Compatível com TTL 5V;
- Compatível com DS1202;
- Pilha recomendada: Pilha CR1220;
- Datasheet DS1302.
ESPECIFICAÇÕES:
- Chip: DS1302;
- Tensão de trabalho: 2,0 - 5,5V;
- Corrente máxima: 400nA a 2.0V / 1,2mA a 5V;
- Temperatura de operação: 0°C a 70°C;

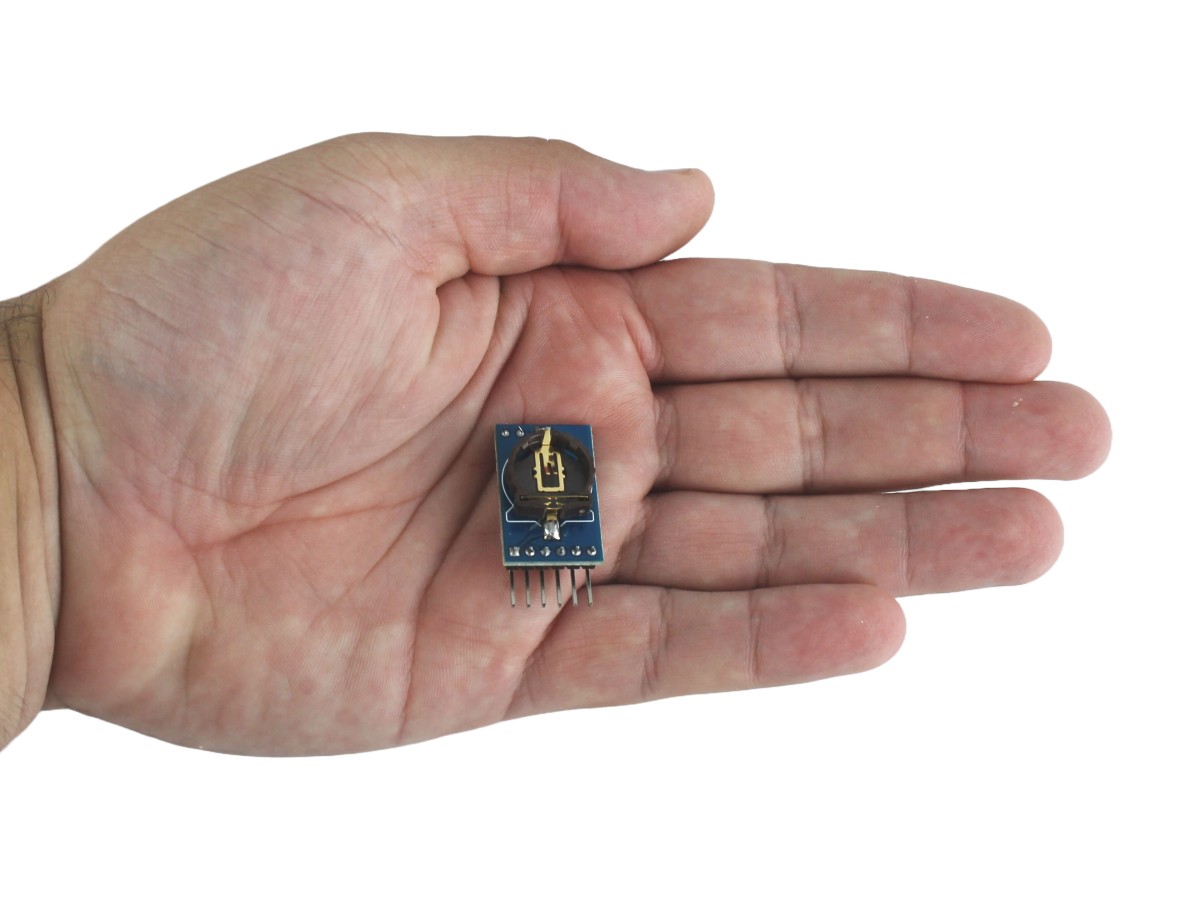

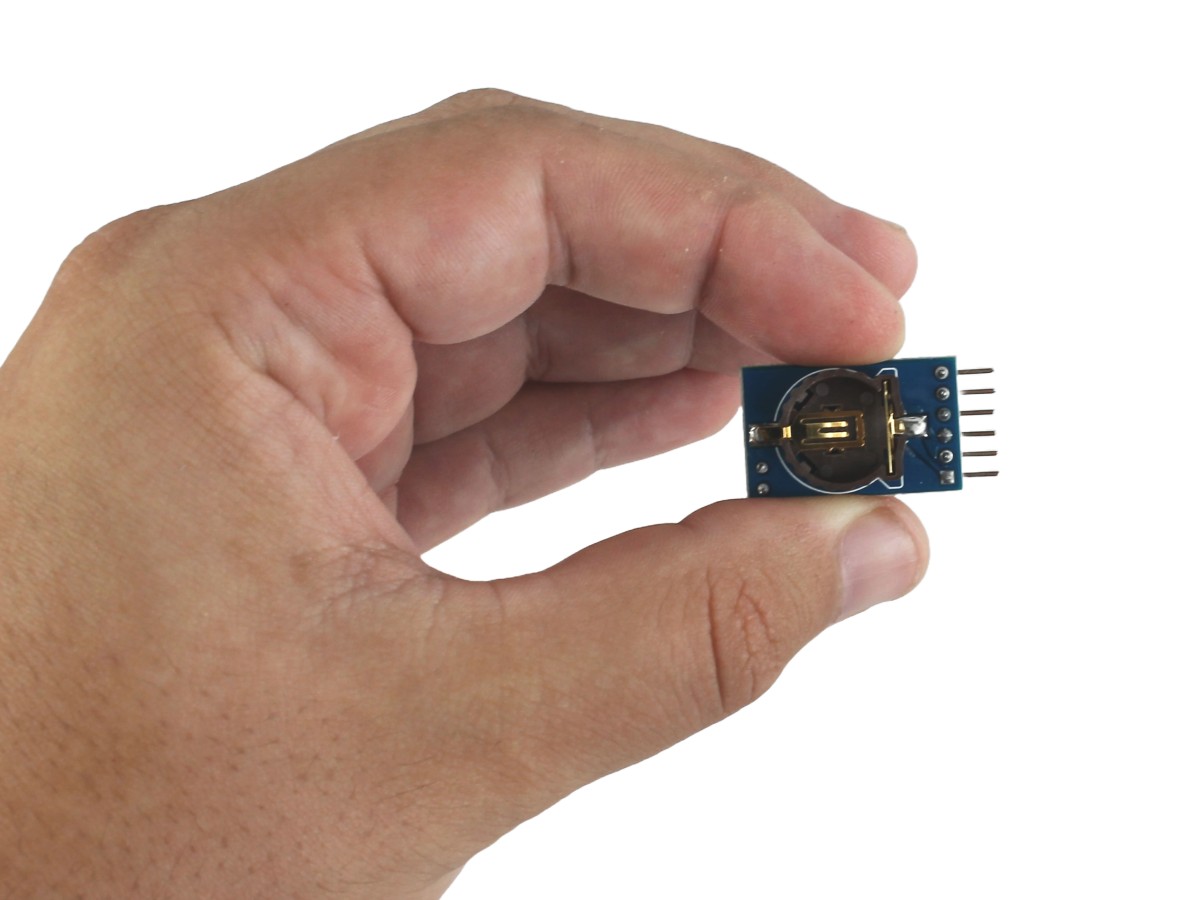

- Dimensões: 26,5x17mm (sem os pinos);
- Comprimento com os pinos: 32mm;
- Peso: 3g.
