O Sensor de Corrente ACS758 150A é um componente eletrônico desenvolvido para aplicação em diversos circuitos elétricos. Por meio do Arduino, AVR, PIC, Raspberry PI, ou outras plataformas de prototipagem é possível, aplicando o módulo sensor de corrente, medir o consumo de motores, detecção de carga e gestão, controle do conversor DC-DC, controle do inversor, detecção de falhas de sobrecorrente, etc.
Ele é um componente robusto de alta capacidade, mostrando-se extremamente útil para fornecer informações importantes aos microcontroladores, deixando o operador ciente da corrente consumida pelo componente elétrico ligado ao sensor, por exemplo.
Uma característica a ser destacada do Módulo Sensor de Corrente ACS758 150A é sua capacidade de medir correntes AC (alternadas) e correntes DC (contínuas) de até 150A, apresentando funcionamento muito simples. Quando determinada carga entra em seu terminal ela passa através do caminho interno de condução gerando um campo magnético, o qual é identificado por meio do sensor hall, resultando em uma tensão de saída que é interpretada pelo microcontrolador.
Confira na prática os benefícios que o Sensor de Corrente ACS758 150A pode oferecer ao seu projeto, dando informações precisas sobre o que acontece com seus componentes elétricos, por meio de apenas e pinos de conexão OUT/GND/VCC (para maiores detalhes consulte o datasheet).

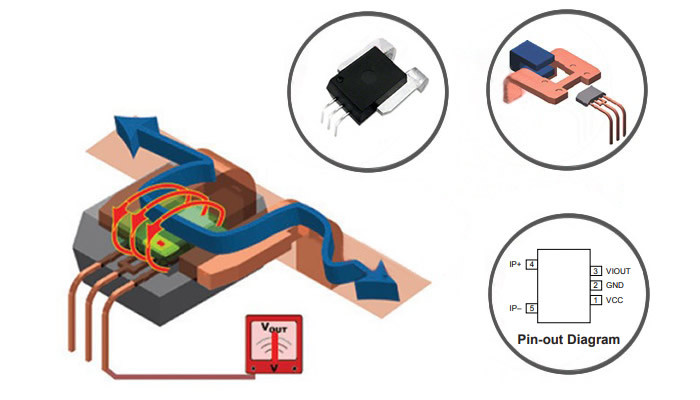

![Pinout Sensor de Corrente AC / DC 150A Efeito Hall ACS758 - [1030376]](https://www.usinainfo.com.br/1030376-infografico/sensor-de-corrente-ac-dc-150a-efeito-hall-acs758.jpg "Pinout Sensor de Corrente AC / DC 150A Efeito Hall ACS758 - [1030376]")
Pinout e Funcionamento Sensor de Corrente ACS758 150A Efeito Hall
CARACTERÍSTICAS:
- Sensor de corrente ACS758 150A;
- Sensor efeito hall de corrente;
- Medidor de corrente AC / DC;
- Mede o consumo de módulos elétricos;
- Compatível com Arduino, Raspberry PI, PIC, AMR, etc.;
- Calibração de fábrica;
- Tensão de saída proporcional à corrente AC ou DC;
- Tensão de deslocamento de saída extremamente estável;
- Praticamente zero histerese magnética;
- Isolamento galvânico;
- Detecção de corrente em sistemas de alta tensão;
- Compacto;
- Datasheet ACS758.
ESPECIFICAÇÕES:
- Modelo: ACS758KCB150B;
- Medição de corrente: Até 150A;
- Alimentação: 3 a 5,5V (VCC);
- Saída analógica: 26.7mV/A;
- Largura de banda: 120 kHz;
- Pinos: OUT/GND/VCC;
- Dimensões totais (CxLxE): 22x14x7mm;
- Peso: 5g.
