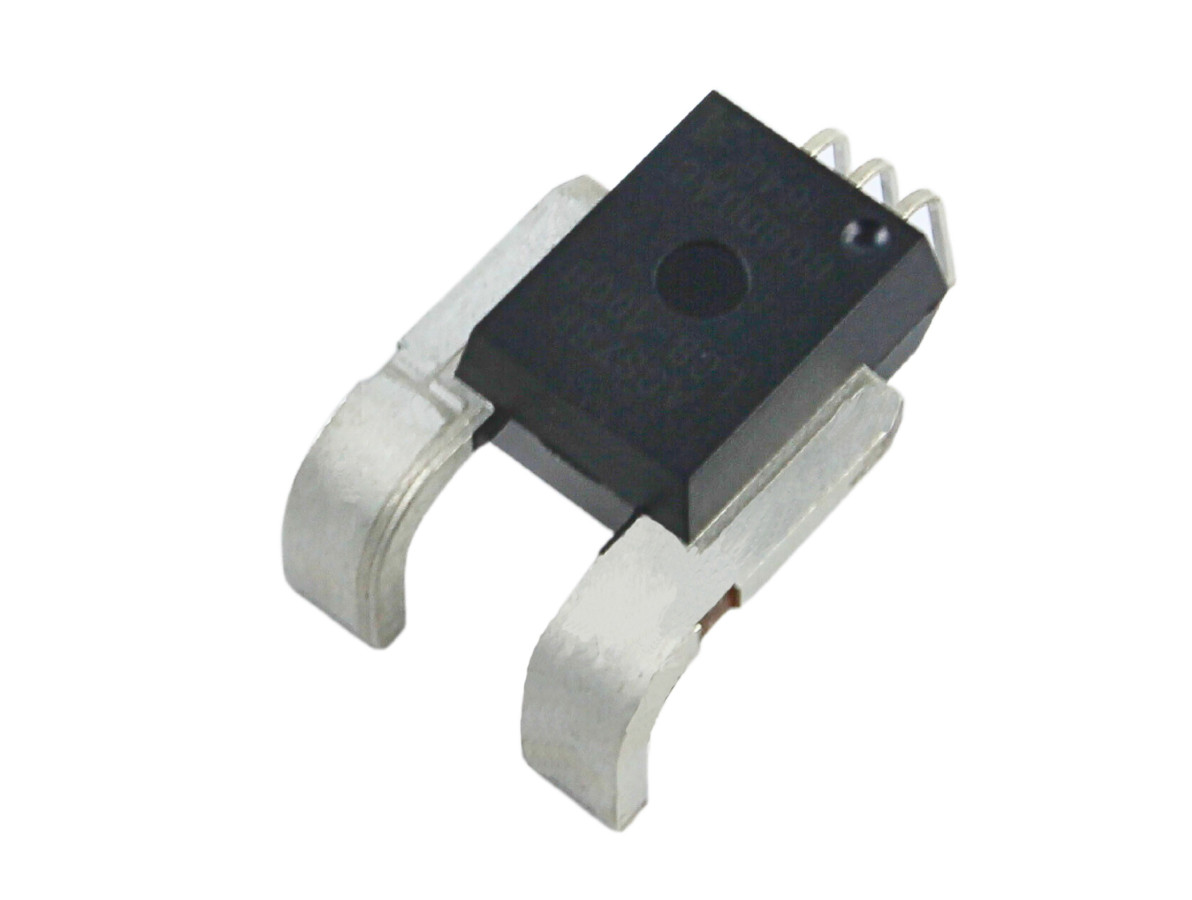

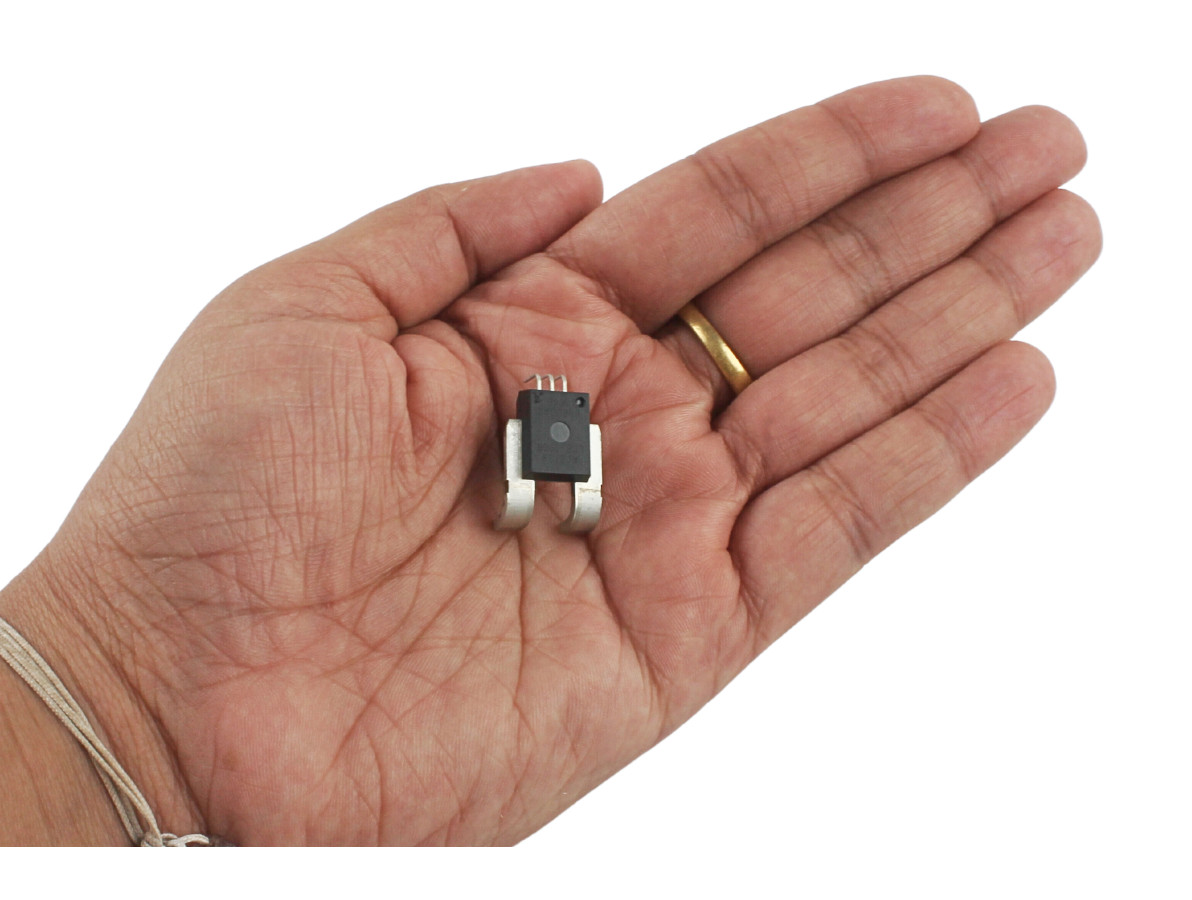

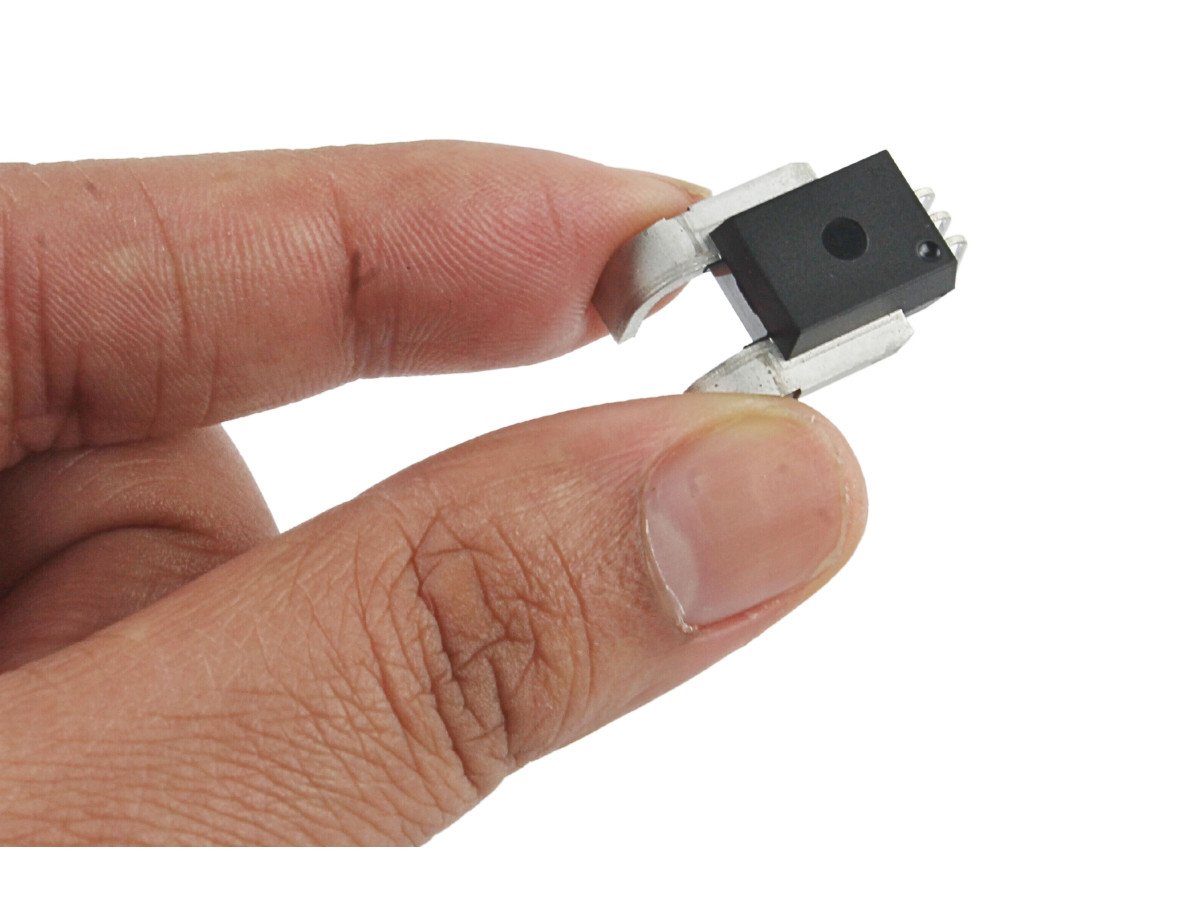

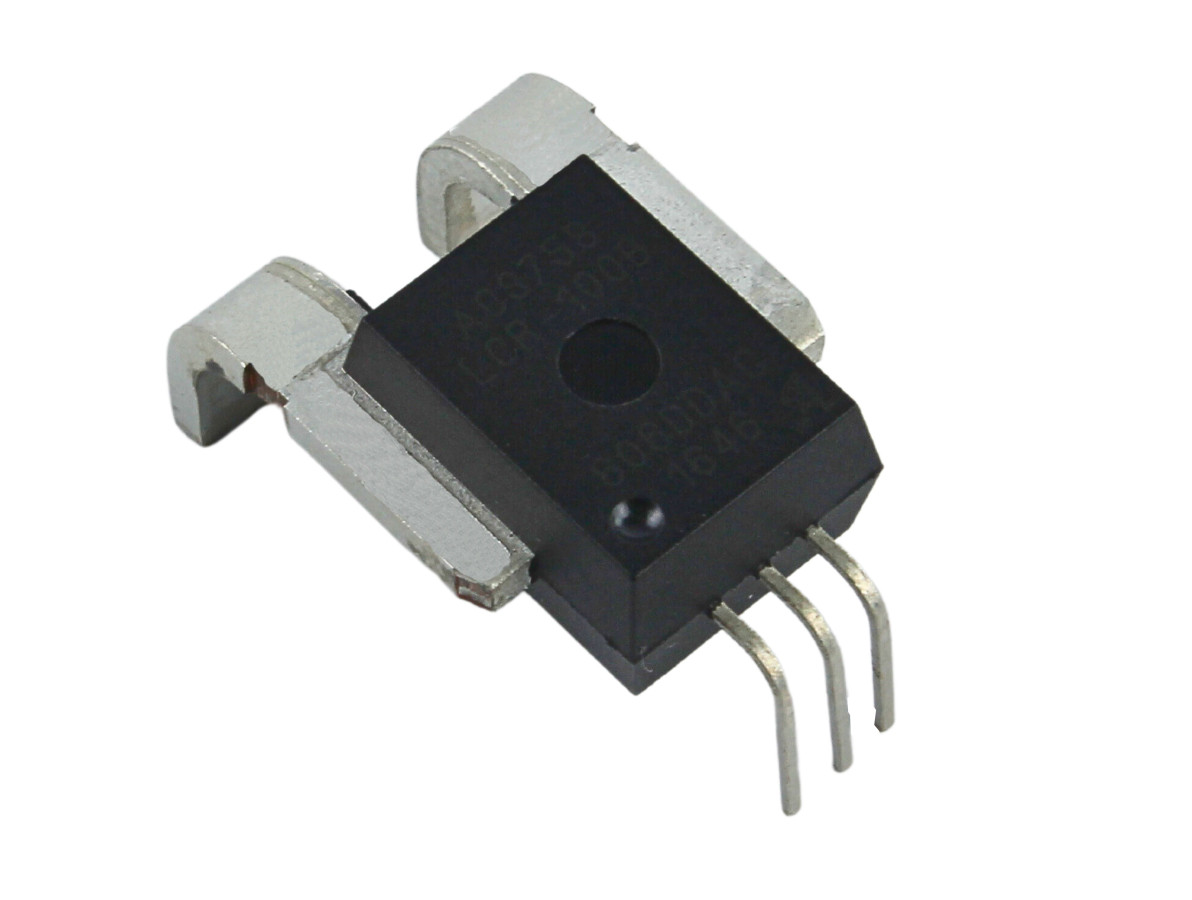

O Sensor de Corrente AC/DC ACS758 100A Efeito Hall Original é um componente eletrônico projetado para diversas aplicações em circuitos elétricos. Quando utilizado com plataformas como Arduino, AVR, PIC, Raspberry PI e outras, este módulo sensor de corrente original permite a medição precisa do consumo de corrente em motores, detecção de carga, controle de conversores DC-DC, monitoramento de inversores e detecção de falhas de sobrecorrente, entre outras funcionalidades.
Este componente robusto de alta capacidade fornece informações cruciais aos microcontroladores, permitindo que os operadores acompanhem o consumo de corrente dos dispositivos elétricos conectados ao sensor. Uma característica notável do Sensor de Corrente AC/DC ACS758 100A Efeito Hall Original é sua capacidade de medir tanto correntes alternadas (AC) quanto correntes contínuas (DC) de até 100A, com um funcionamento simples e eficiente.
O princípio de funcionamento baseia-se na passagem da carga pelo terminal do sensor, gerando um campo magnético interno que é detectado pelo sensor Hall. Isso resulta em uma tensão de saída que pode ser interpretada pelo microcontrolador, proporcionando informações precisas sobre o consumo de corrente em tempo real.
![Sensor de Corrente AC/DC ACS758 100A Efeito Hall Original - [1032384]](https://www.usinainfo.com.br/1032384-desc-longa/sensor-de-corrente-acdc-acs758-100a-efeito-hall-original.jpg "Sensor de Corrente AC/DC ACS758 100A Efeito Hall Original - [1032384]")

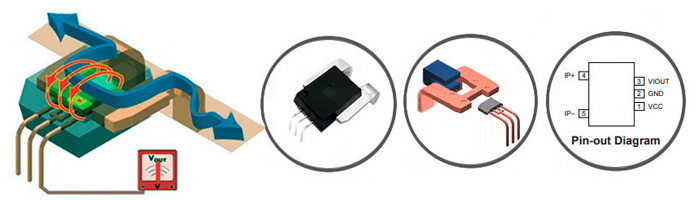

Pinout e Funcionamento Sensor de Corrente ACS758 100A Efeito Hall
CARACTERÍSTICAS:
- Sensor de corrente ACS758 100A Original;
- Sensor efeito hall de corrente;
- Medidor de corrente AC / DC;
- Mede o consumo de módulos elétricos;
- Compatível com Arduino, Raspberry PI, PIC, AMR, etc.;
- Calibração de fábrica;
- Tensão de saída proporcional à corrente AC ou DC;
- Tensão de deslocamento de saída extremamente estável;
- Praticamente zero histerese magnética;
- Isolamento galvânico;
- Detecção de corrente em sistemas de alta tensão;
- Compacto;
- Datasheet ACS758.
ESPECIFICAÇÕES:
- Modelo: ACS758LCB100B;
- Medição de corrente: Até 100A;
- Alimentação: 3 a 5,5V (VCC);
- Saída analógica 40mV/A;
- Largura de banda: 120 kHz;
- Pinos: OUT/GND/VCC;
- Dimensões totais (CxLxE): 22x14x7mm;
- Peso: 5g.
