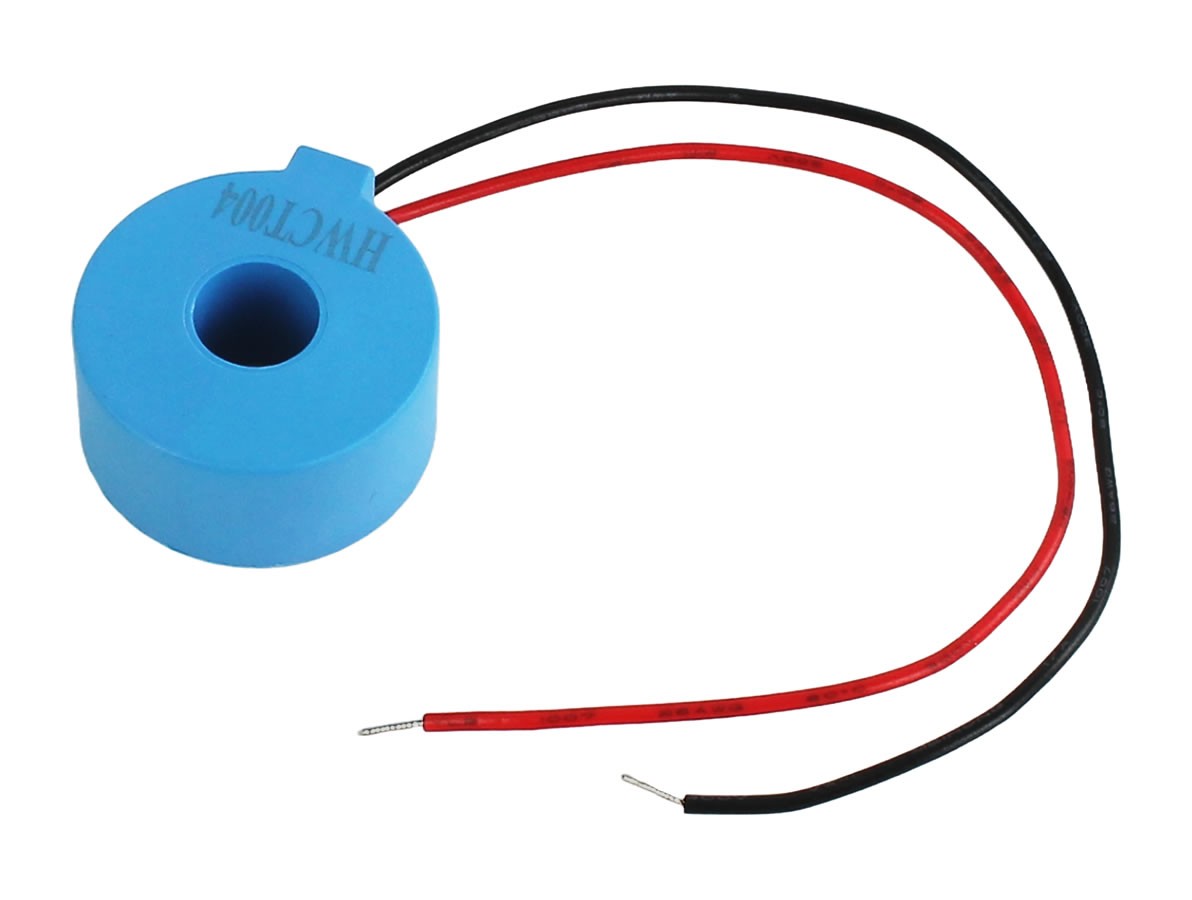

O Transformador de Corrente 50A HWCT004 é um componente eletrônico desenvolvido para aplicação em diversos circuitos elétricos. Por meio do Arduino, AVR, PIC, Raspberry PI, ou outras plataformas de prototipagem é possível, aplicando o sensor de corrente, medir o consumo de motores, por exemplo, só que sem o uso de uma conexão direta.
Como este transformador pode ser utilizado para medir corrente?
Ele produz no enrolamento do seu secundário um valor de corrente que é proporcional à corrente que é medida em seu primário, também é correto afirmar que ele produz uma tensão proporcional ao valor da corrente medida no primário.
Seu diferencial em medição de corrente é que não necessita interromper o circuito para realizar a medição, basta passar o cabo pelo seu orifício, ele possui 8,4mm de diâmetro.
É possível utilizar o Transformador de Corrente com Arduino?

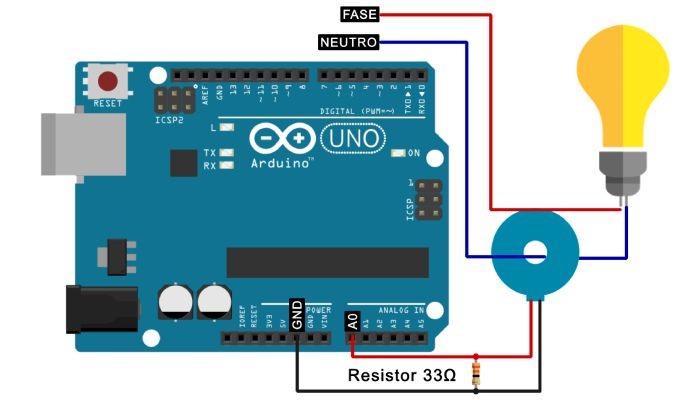

Sim, vamos ver como realizar a conexão logo abaixo, utilize um resistor de 33Ω (Ohms) em paralelo de seus terminais. Para carga neste exemplo uma lâmpada incandescente de 70W para realizar a calibração.
![Conexões Transformador de Corrente com Arduino - [1034020]](https://www.usinainfo.com.br/1034020-infografico/transformador-corrente-ac-de-precisa-o-hwct004-50a.jpg "Conexões Transformador de Corrente com Arduino - [1034020]")
Conexões Transformador de Corrente com Arduino
Agora com o código já em seu Arduino, com a ajuda de um multímetro, medindo a corrente da carga que está no cabo que passa dentro do seu transformador de corrente, realize o ajuste do parâmetro CALIBRACAO_CORRENTE até obter o mesmo resultado da corrente que temos no multímetro, na saída do monitor serial.
Pronto, agora encontramos o valor correto para calibragem, podemos seguir medindo outras cargas sem a necessidade de mexer no código novamente.
Atenção: Cuidado ao realizar a medição de corrente, risco de choque elétrico!
CARACTERÍSTICAS:
- Transformador de corrente;
- Sensor de Corrente;
- Medidor de corrente AC;
- Mede o consumo de componentes elétricos;
- Compatível com Arduino, Raspberry PI, PIC, AMR, etc.;
- Excelente relação custo x benefício;
- Com fios já soldado;

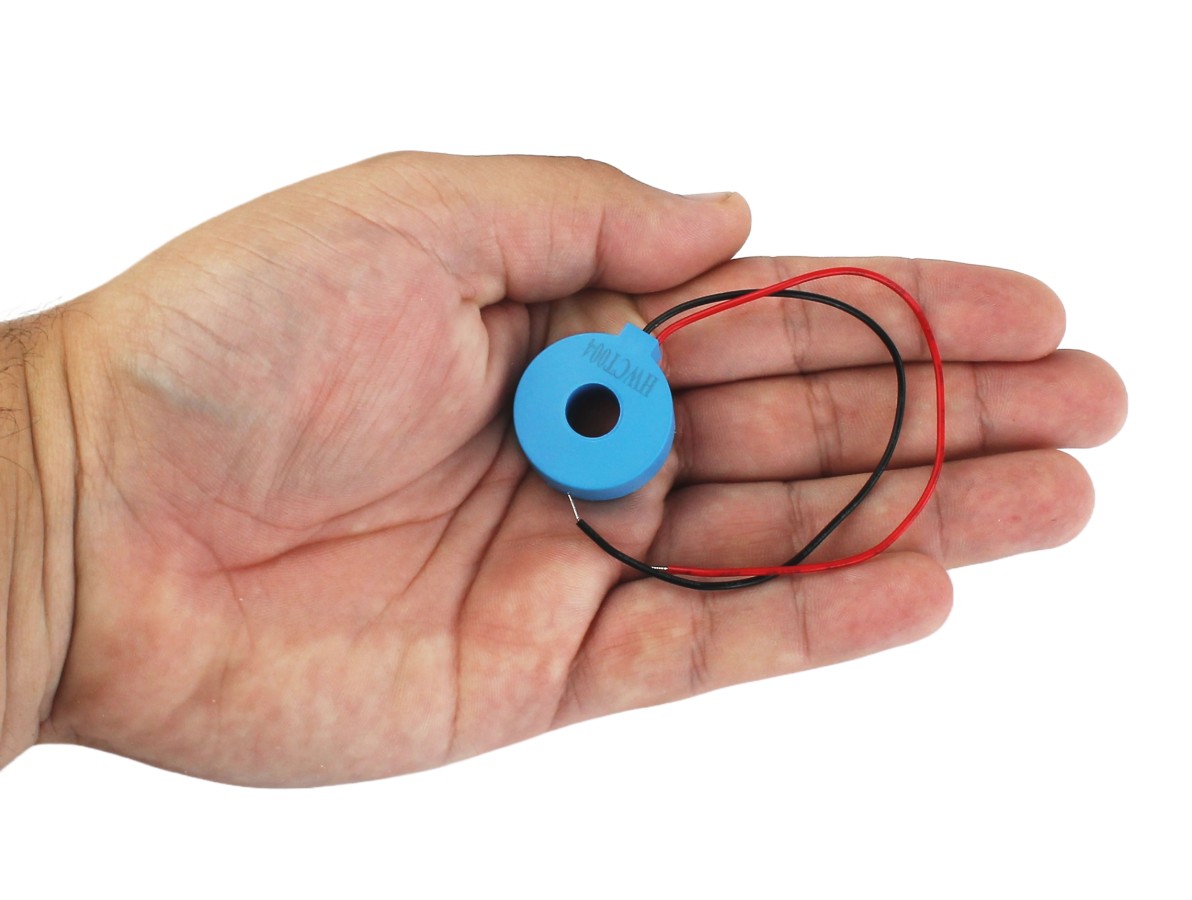

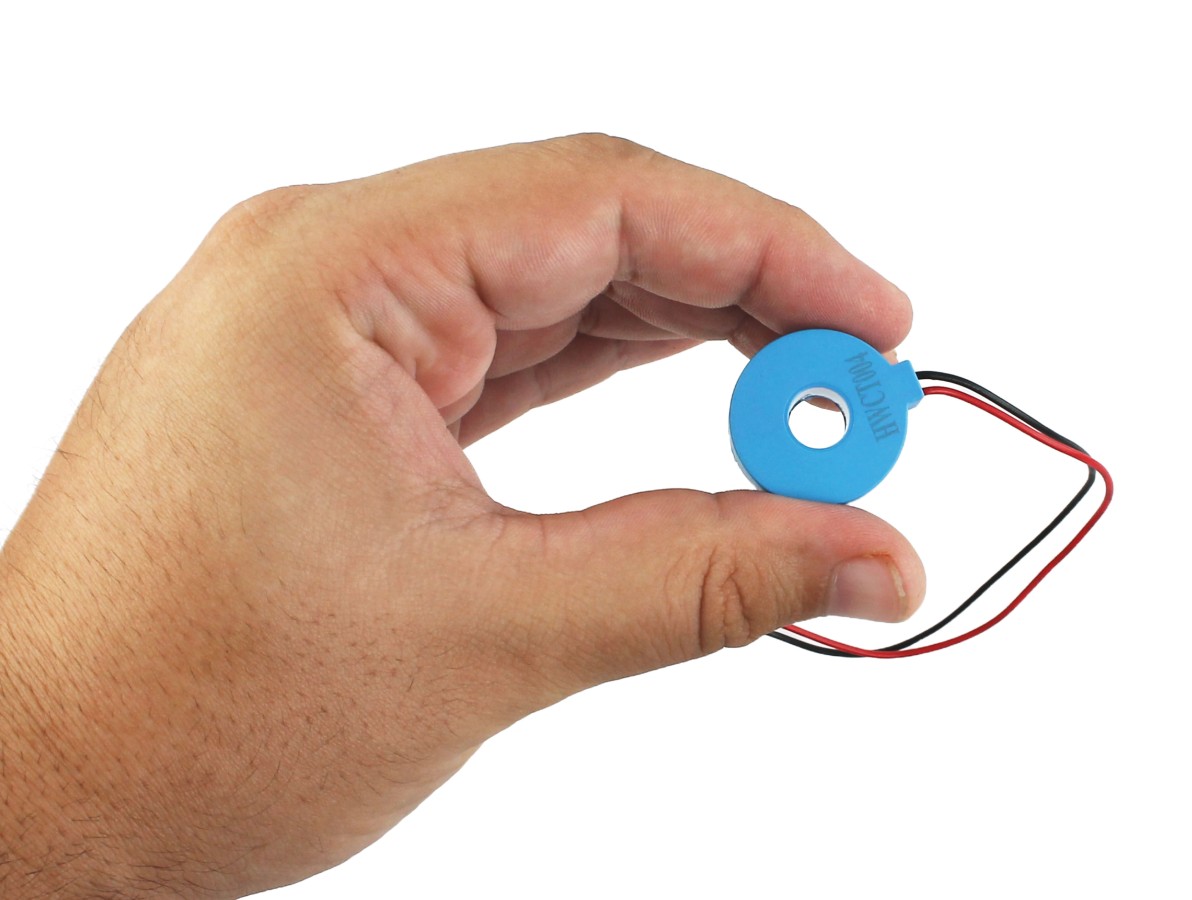

- Compacto;
- Download Códigos Arduino;
ESPECIFICAÇÕES:
- Transformador: HWCT004;
- Corrente de entrada nominal: 50A;
- Corrente de saída nominal: 50mA;
- Fase (quando a entrada nominal): <= 20 (50 ohm);
- Proporção de 1000:1;
- Isolamento tensão: 500V;
- Temperatura de operação: -25 a 75°C;

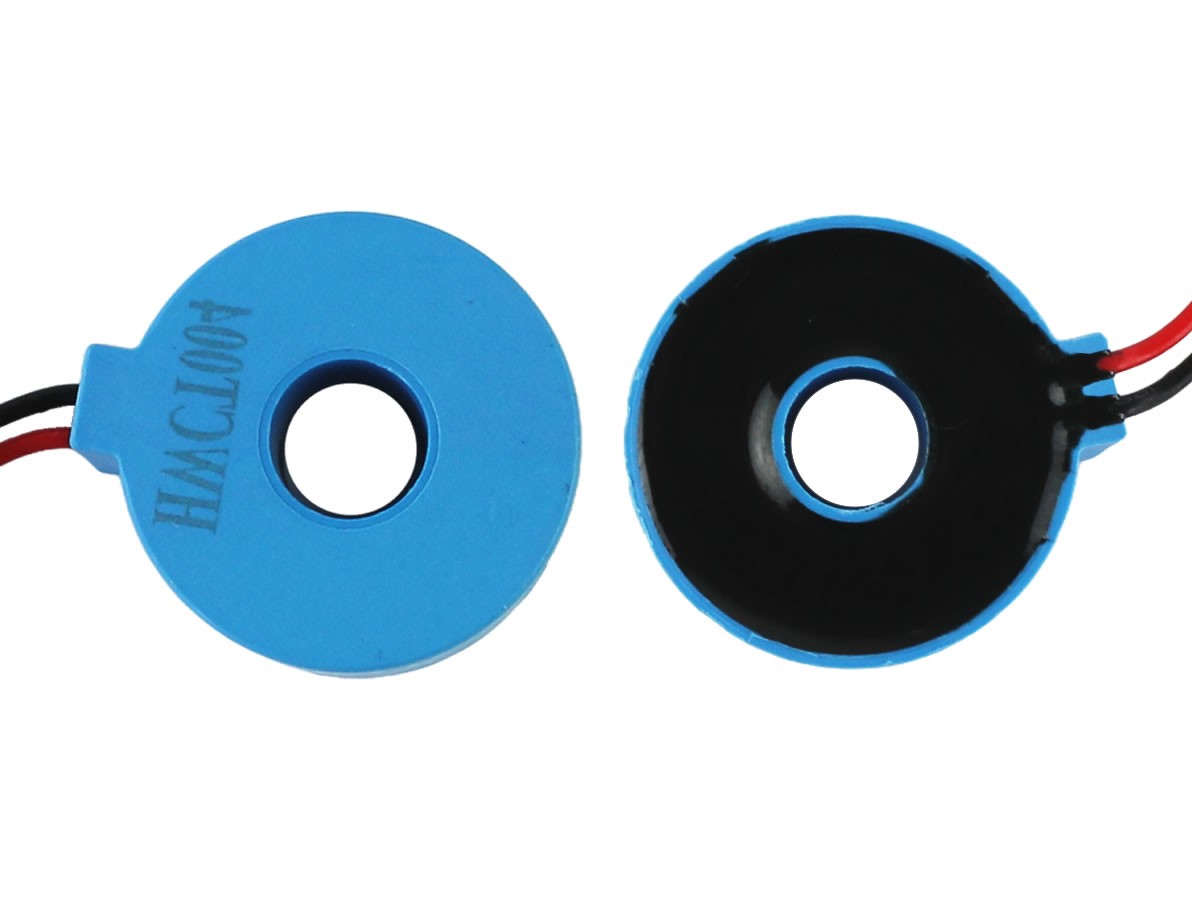

- Material de vedação: Resina epóxi;
- Material invólucro: ABS retardador de chamas;
- Diâmetro abertura central: 8,4mm;
- Dimensões (CxLxA): ~26x12,7x26mm;
- Peso: 17g.
