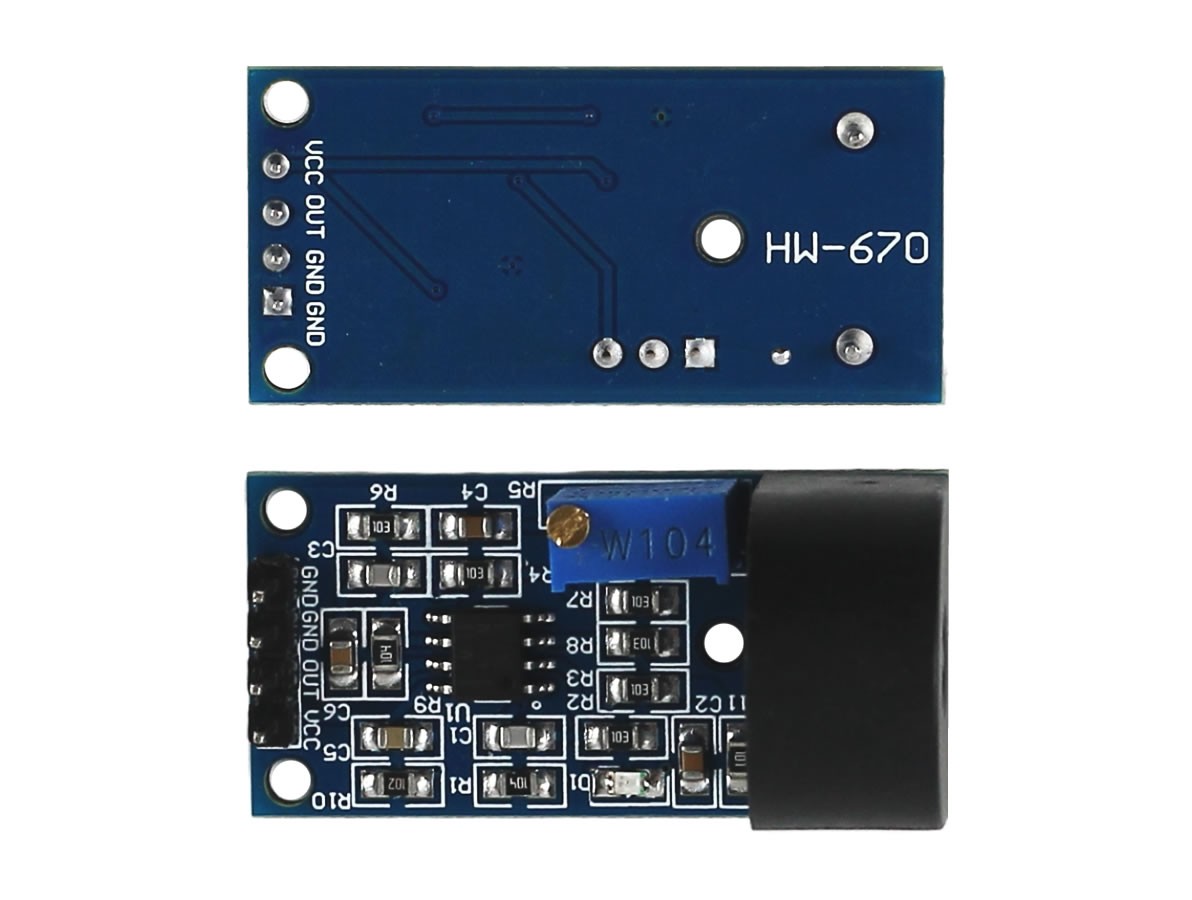

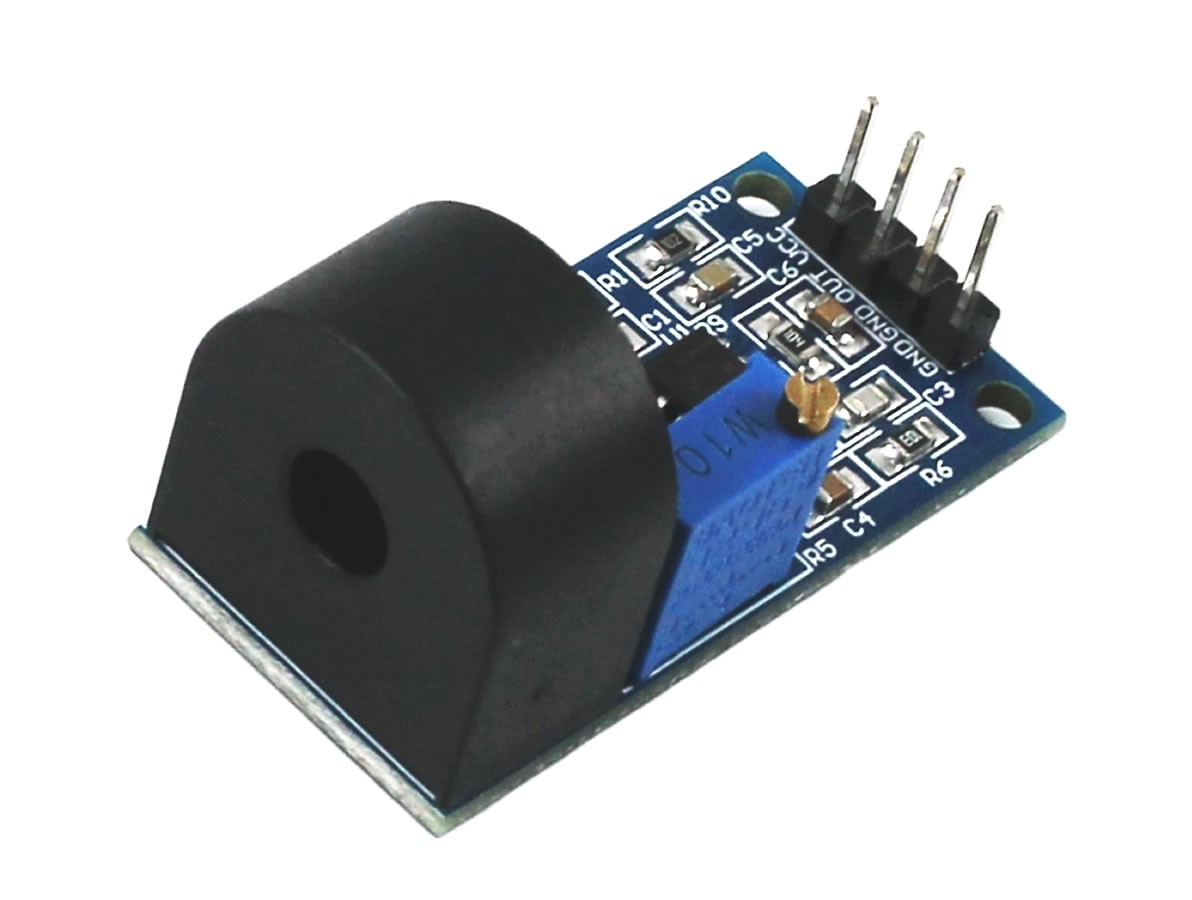

Transformador de Corrente TC 5A / Sensor de Corrente com Saída Analógica - HW-670

O Transformador de Corrente é um componente eletrônico desenvolvido para aplicação em diversos circuitos elétricos. Por meio do Arduino, AVR, PIC, Raspberry PI, ou outras plataformas de prototipagem é possível, aplicando o módulo sensor de corrente, medir o consumo de motores, por exemplo, só que sem o uso de uma conexão direta.

Mas, por que medir o consumo de um componente elétrico? A medição desta corrente pode ser muito útil para acionar outras cargas baseada na corrente de um dispositivo ou até emitir alertas de consumo acima do esperado, ajudando a monitorar seu sistema.

O Módulo Transformador de Corrente é um componente extremamente útil, que oferece informações importantes aos microcontroladores, deixando o operador ciente da corrente consumida no momento.

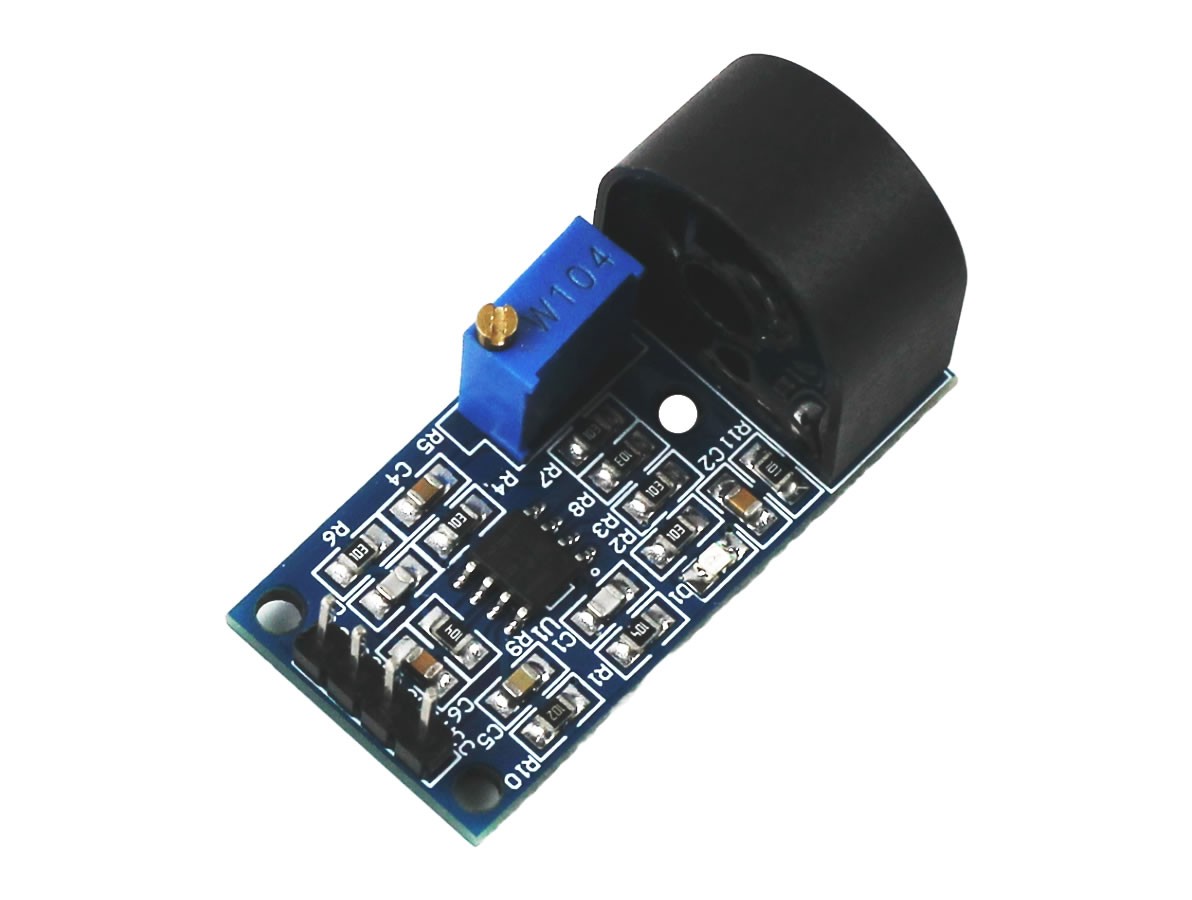

Você pode ajustar o ganho do amplificador operacional ajustando o potenciômetro azul.
Sua saída começa aos 2,5V DC, oscilando na mesma frequência que a corrente medida, assim ficando na metade dos 5V (pico da onda máxima), evitando energia negativa aos microcontroladores.

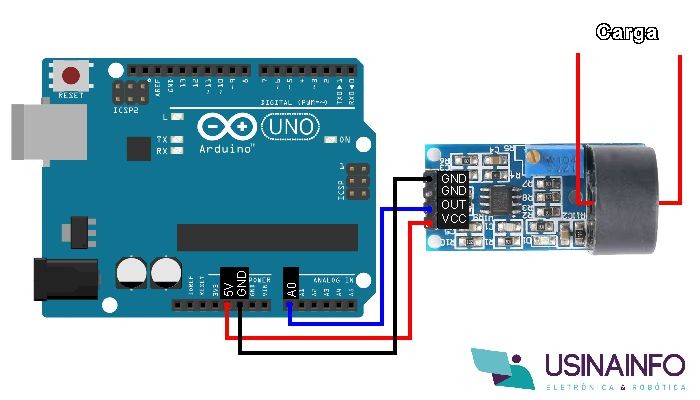

Ligação Sensor de Corrente Saída analógica HW-670 com Arduino

Você pode utilizar nosso código base, e ajustar a variável de calibração conforme necessário para
obter melhores resultados, lembrando que este sensor tem dificuldades em medir correntes abaixo de 1A.

CARACTERÍSTICAS:

Código Exemplo Arduino

ESPECIFICAÇÕES:
