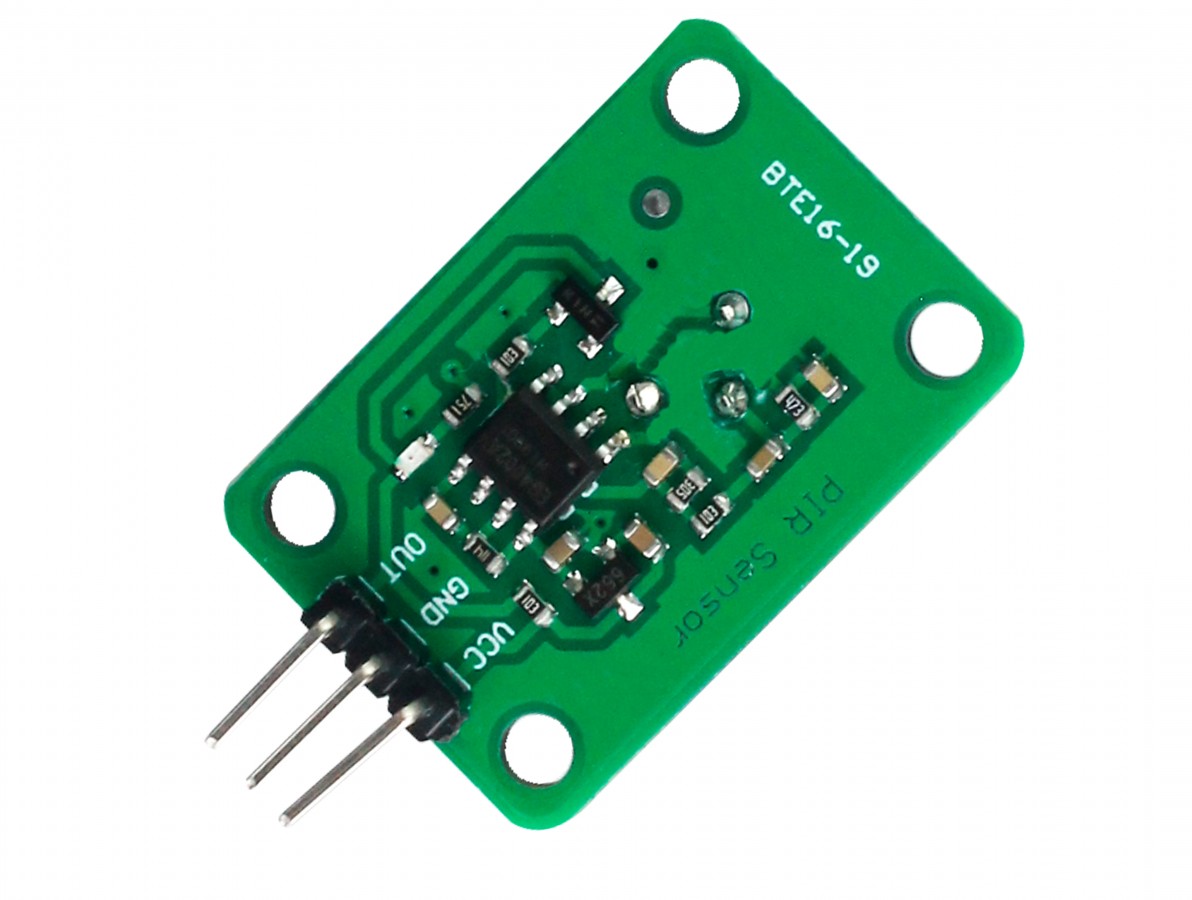

Sensor PIR de Movimento BTE16-19 120°

O Sensor PIR de Movimento BTE16-19 120° é um módulo automático de controle que utiliza um sensor piroelétrico capaz de detectar movimentos baseados na variação da luz infravermelha emitida pela radiação.
Quando em uso, ele é capaz de detectar movimento em uma área de até 5 metros trabalhando com um ângulo de até 120°, é claro que como age por sistema infravermelho capta somente movimento de objetos que exalam calor como, por exemplo, o corpo humano.
No momento em que o Sensor PIR de Movimento BTE16-19 120° detectar algum movimento em sua área de alcance, o mesmo emite um sinal através de seu pino OUT, permitindo ao microcontrolador (Arduino ou outro) executar uma função determinada, como acionar uma sirene.

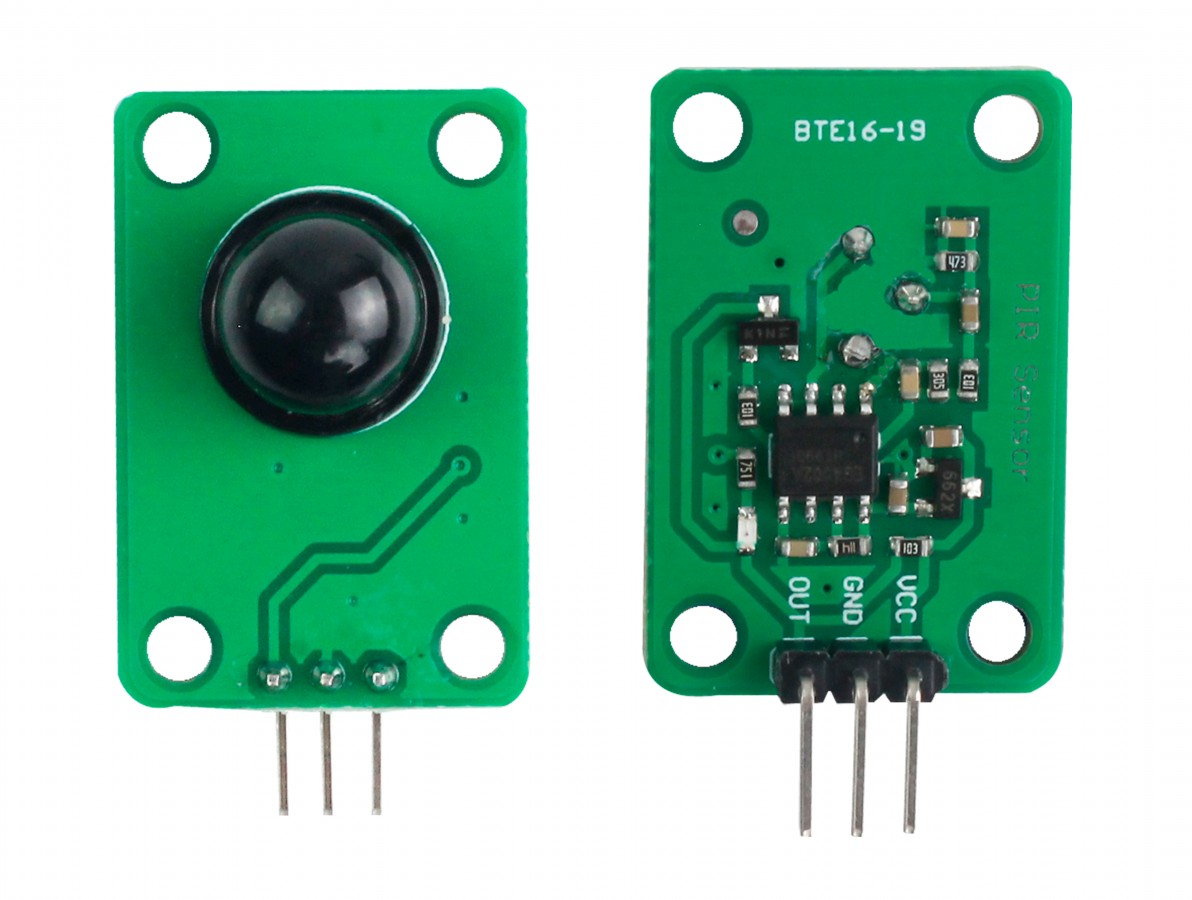

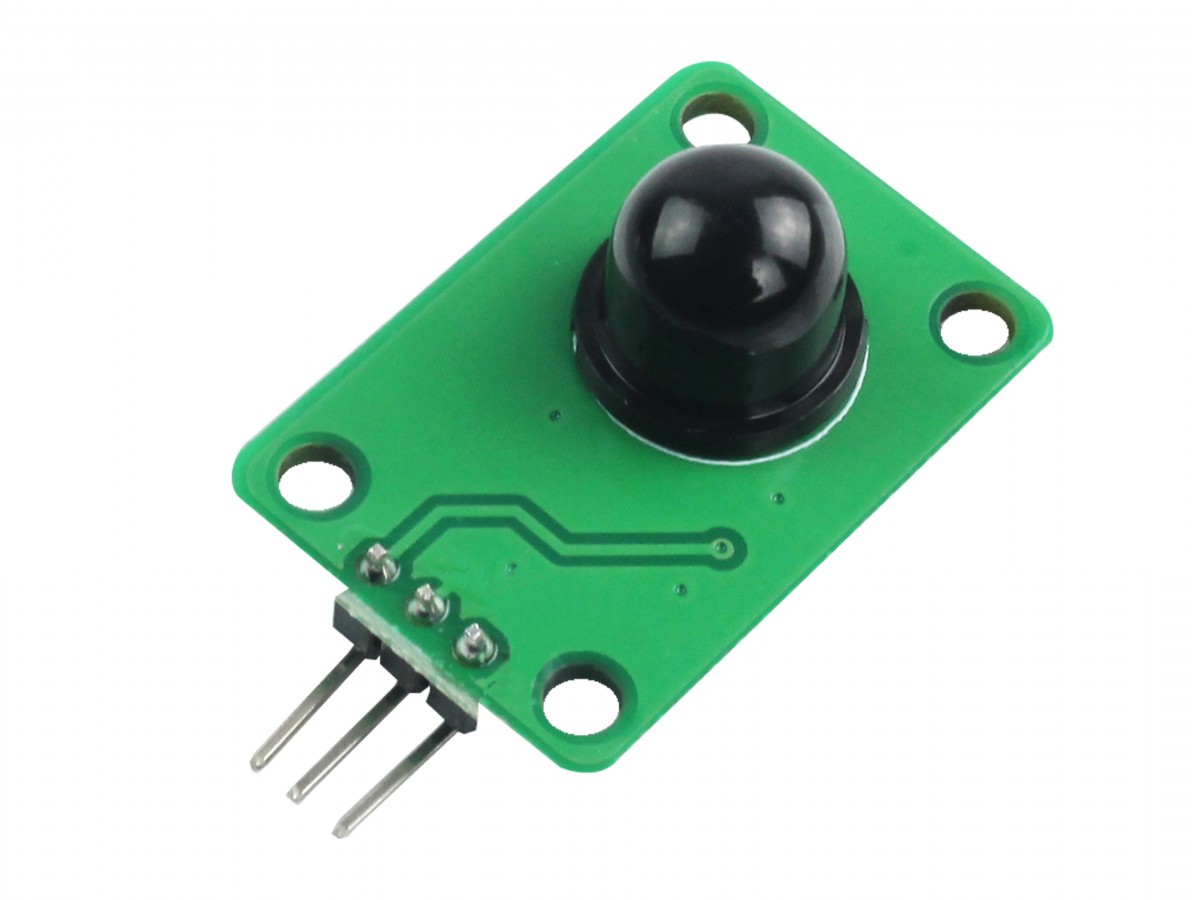

Para funcionamento conta um sensor PIR D203S protegido por uma capa removível, além do controlador EG4002, possuindo elementos de compensação dupla para suprimir a interferência resultante da variação de temperatura, o que melhora significativamente a estabilidade operacional.

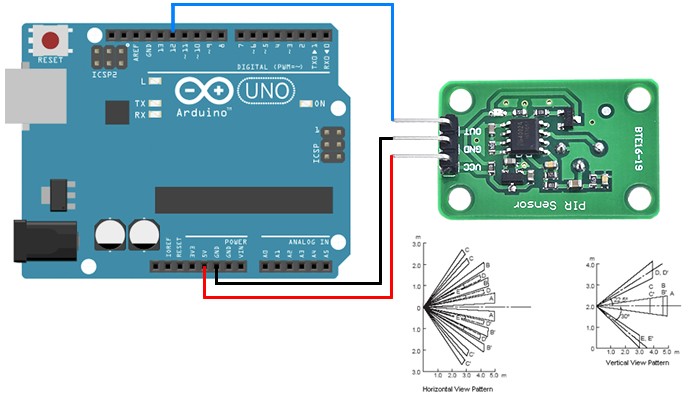

Esquema de Ligação Sensor PIR de Movimento BTE16-19 com Arduino

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
