Sensor de Nível de Líquidos Sem Contato WS03 com calibração

O Sensor de Nível de Líquidos Sem Contato WS03 é um módulo eletrônico capacitivo, que possui a incrível capacidade de verificar o nível de líquido em um recipiente, sem que haja qualquer tipo de contato com a água, o que aumenta drasticamente seu rol de aplicação.

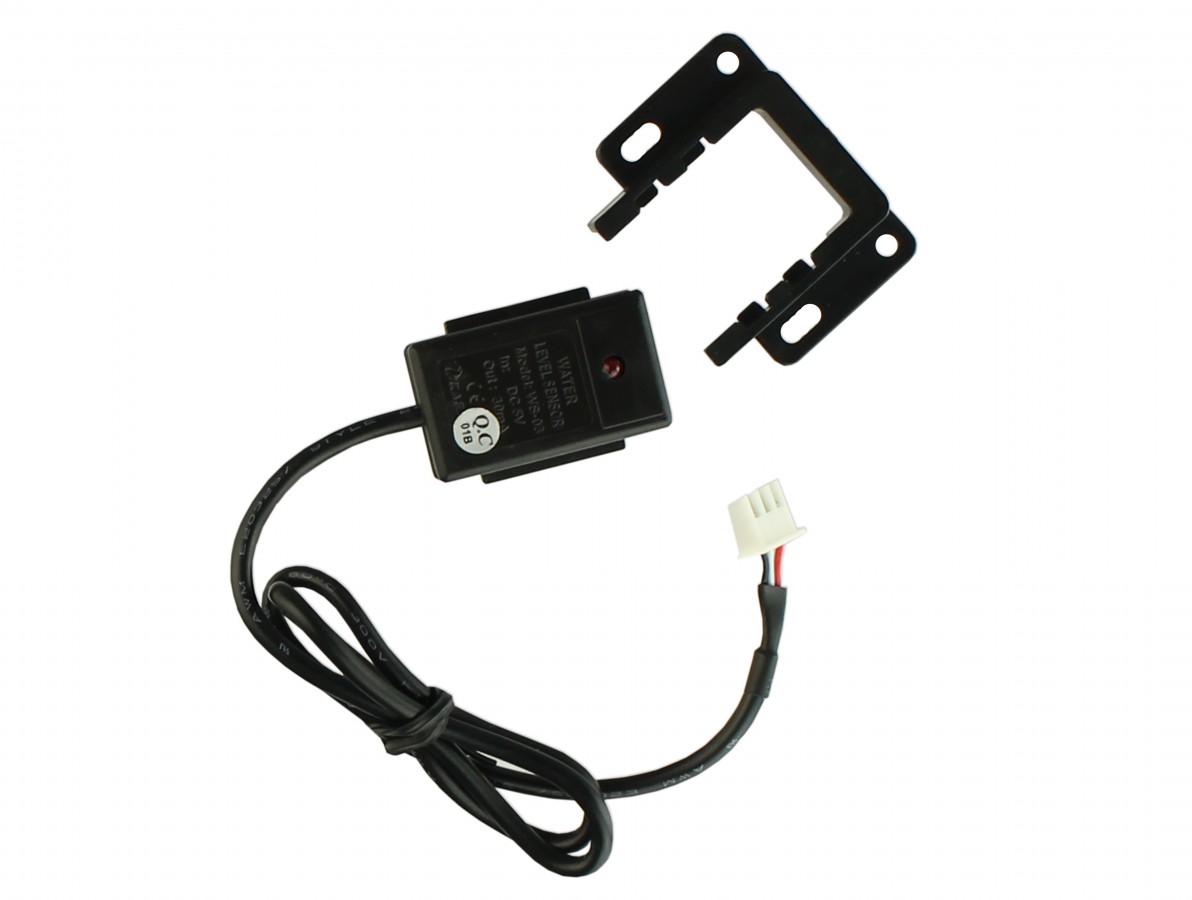

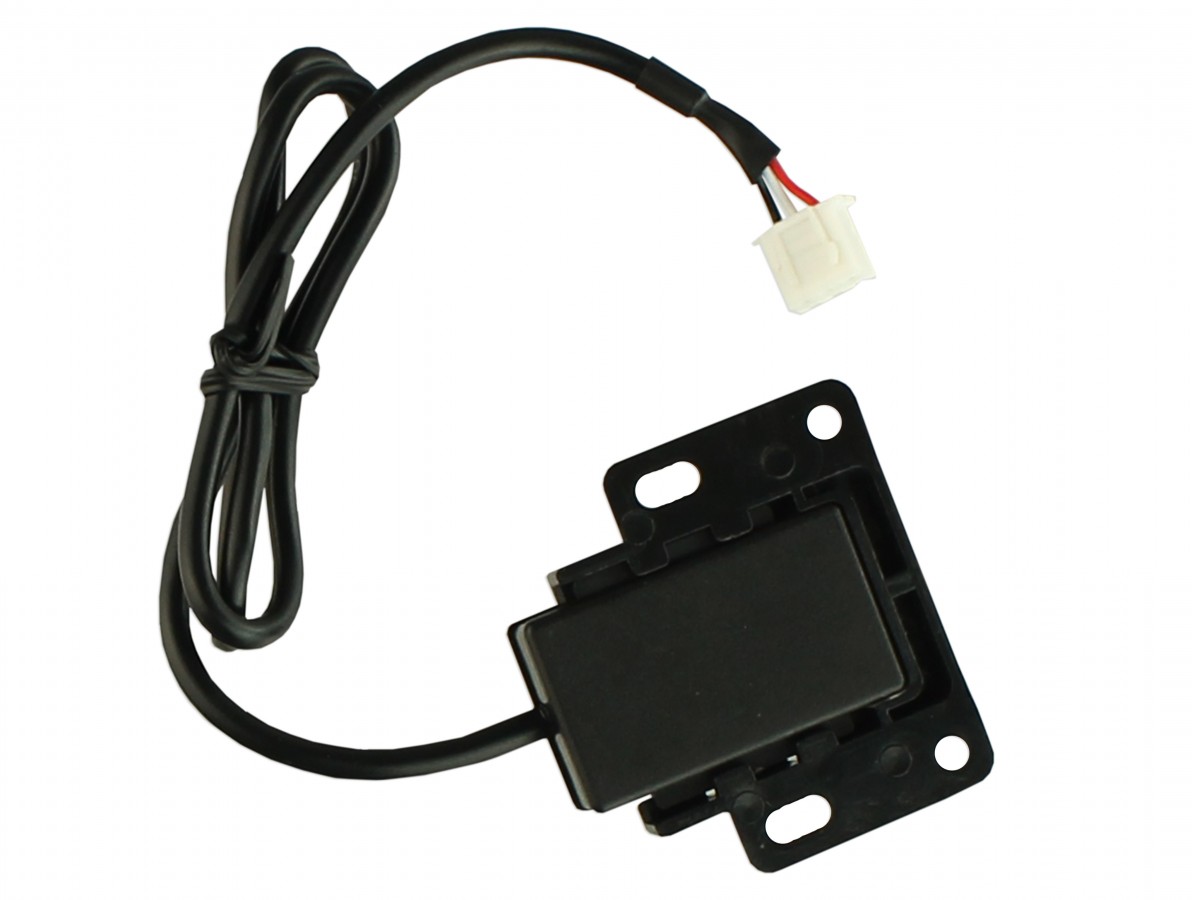

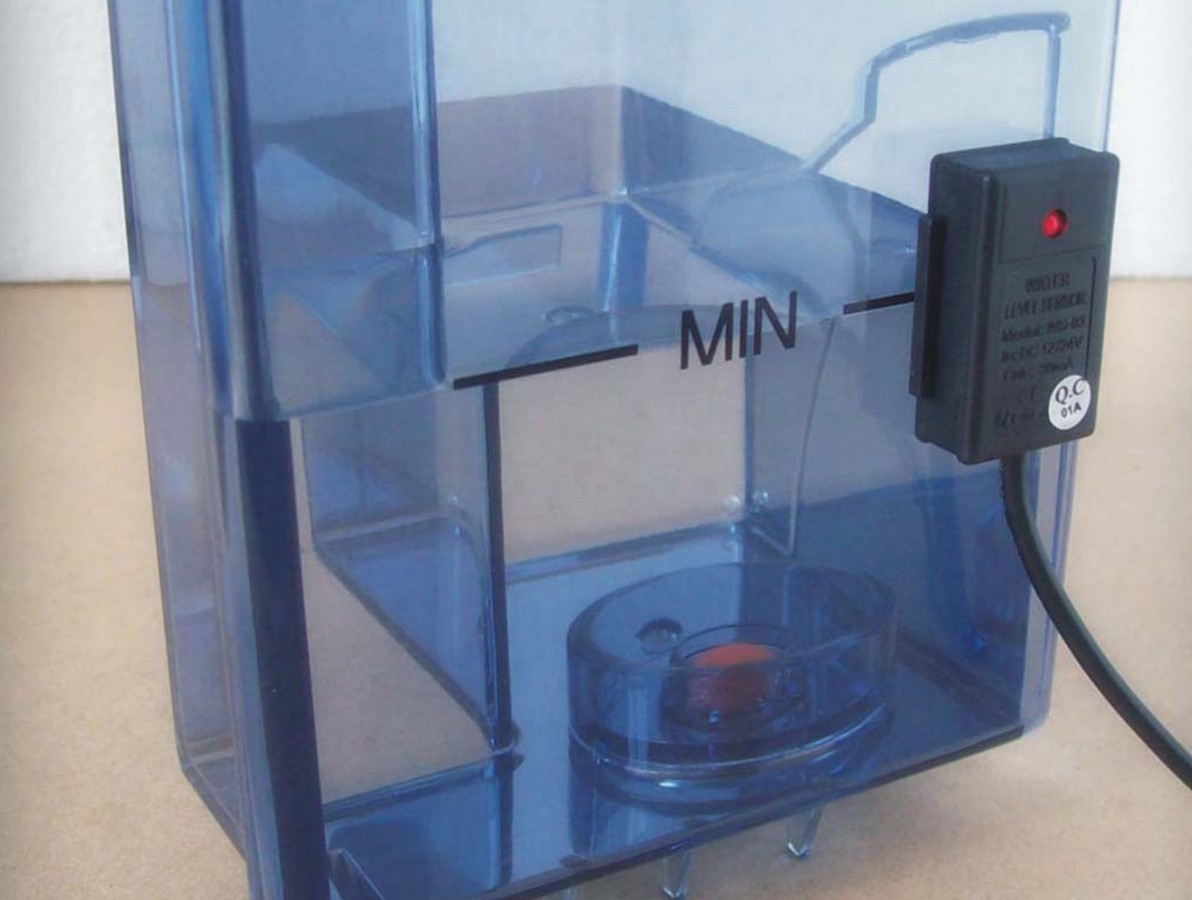

A instalação é muito prática, bastando apenas prender o sensor em um recipiente, um aquário ou uma caixa de água, por exemplo, do lado externo, podendo fazer isso por meio do suporte que acompanha ou um com uma fita dupla face.

Compatível com a maioria dos sistemas microcontroladores, entre eles, o Arduino, é capaz de emitir um sinal elétrico quando o nível do recipiente atingir o ponto de detecção do sensor, fazendo com o que o Arduino execute a tarefa que está programado, por exemplo, fechando ou abrindo uma válvula de água.

O Sensor de Nível de Líquidos Sem Contato WS03 possui ainda ajuste de sensibilidade, por meio de um botão integrado em sua estrutura, podendo ser utilizado para verificação de nível de líquidos, pó ou mesmo grãos. O fato de trabalhar sem contato, aumenta consideravelmente sua durabilidade, já que não há risco de corrosão em razão de líquidos, possuindo alta estabilização e sensibilidade e nenhuma interferência por eletromagnetismo com origem fora do recipiente.

Muito eficiente, pode penetrar seu campo em diversos recipientes de materiais não metálicos, como, por exemplo, plásticos, vidros, entre outros,  onde a cor do recipiente não influencia na detecção do sensor.

A aplicação vai depender da necessidade do usuário, podendo ser utilizado em aquários, caixas d’água, bebedouros, equipamentos de limpeza, mecanismos com gêneros alimentícios ou mecanismos com produtos químicos (sem contato direto com o sensor em todos os casos).

A calibração do sensor pode ser efetuada da seguinte maneira: pressione o botão de ajuste por cinco segundos para ativar o modo de calibração, indicado pelo piscar do LED. Em seguida, mova o sensor entre os pontos de detecção e não detecção. Ele se calibrará automaticamente durante esse processo.

A saída Output possui sinal NC (normalmente conectado) normalmente emitindo sinal o qual é interrompido no momento que detectar o liquido.

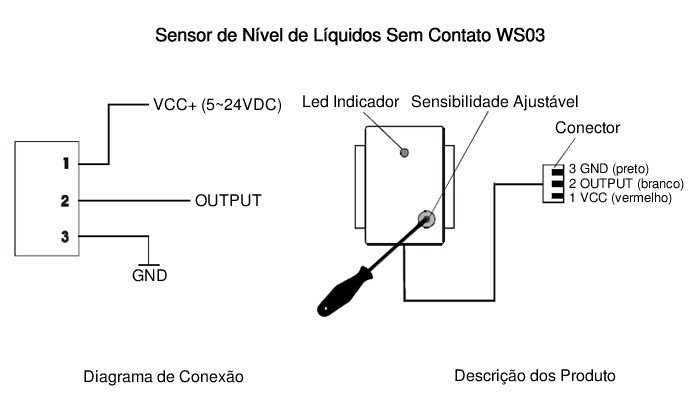

Diagrama Sensor de Nível de Líquidos Sem Contato WS03

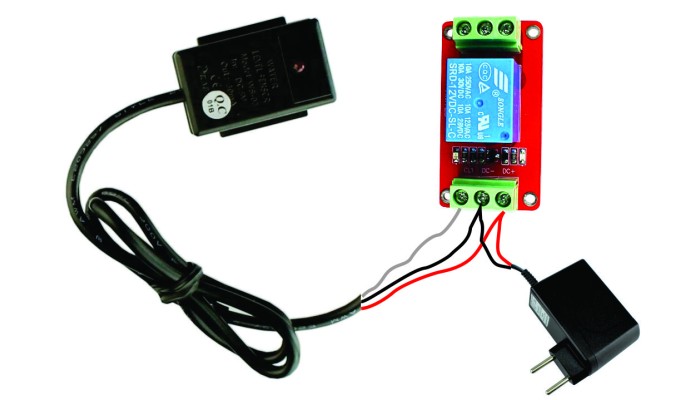

Sugestão para conexão do Sensor WS03

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
