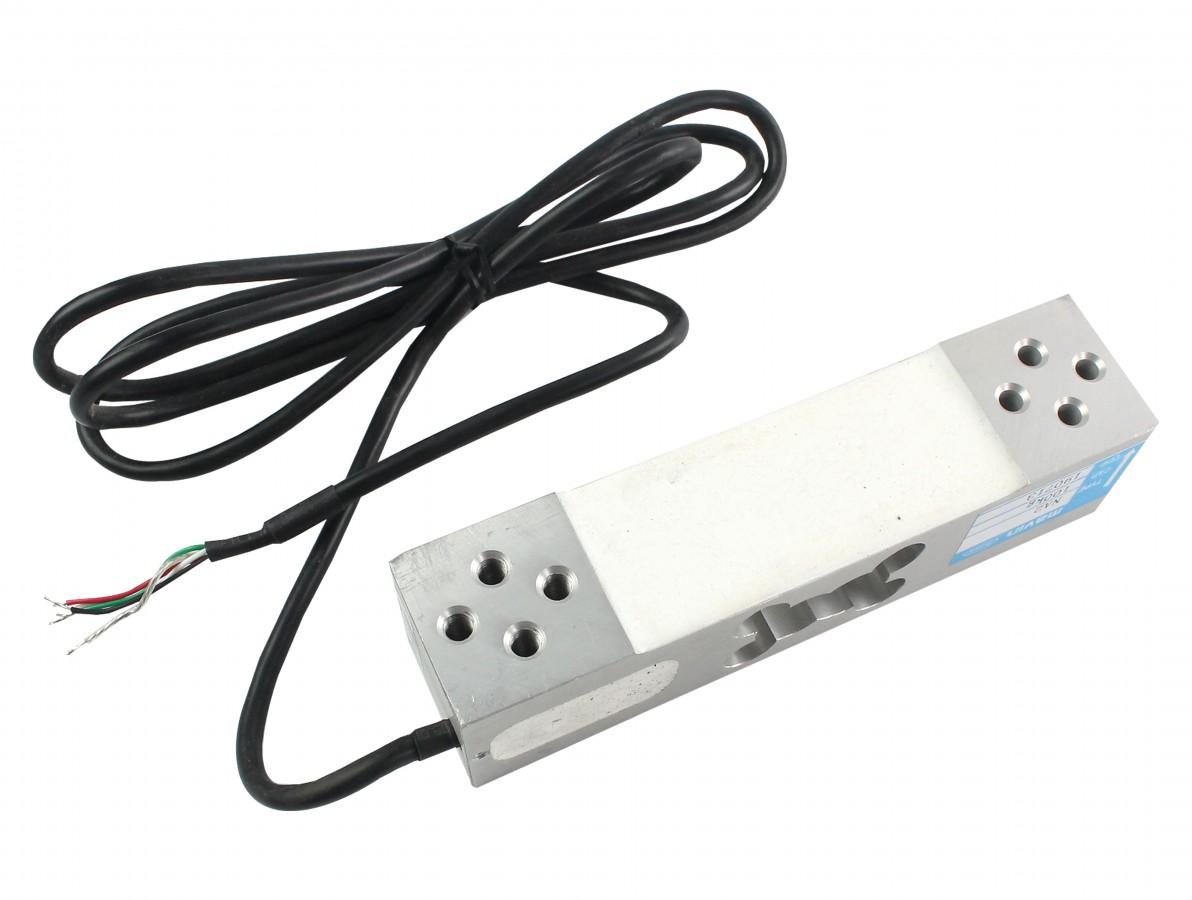

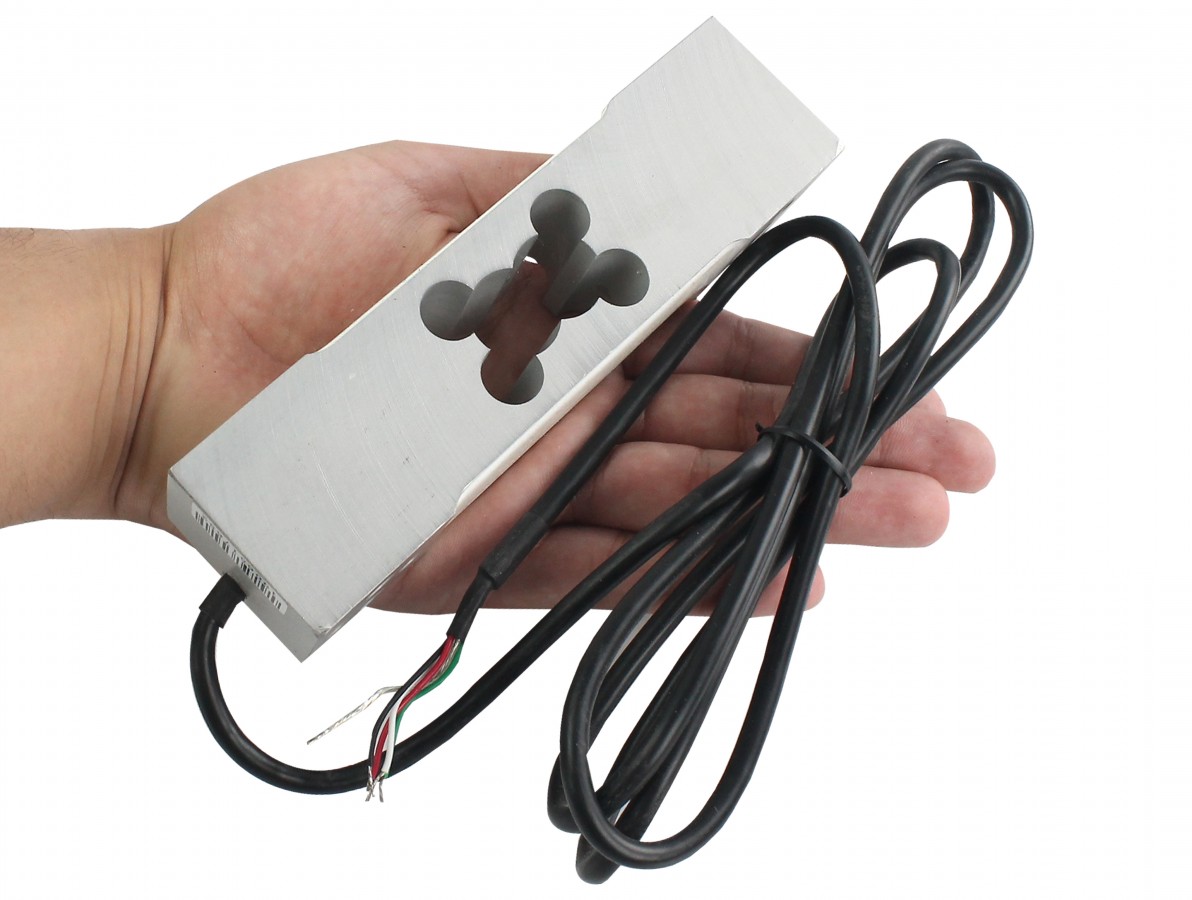

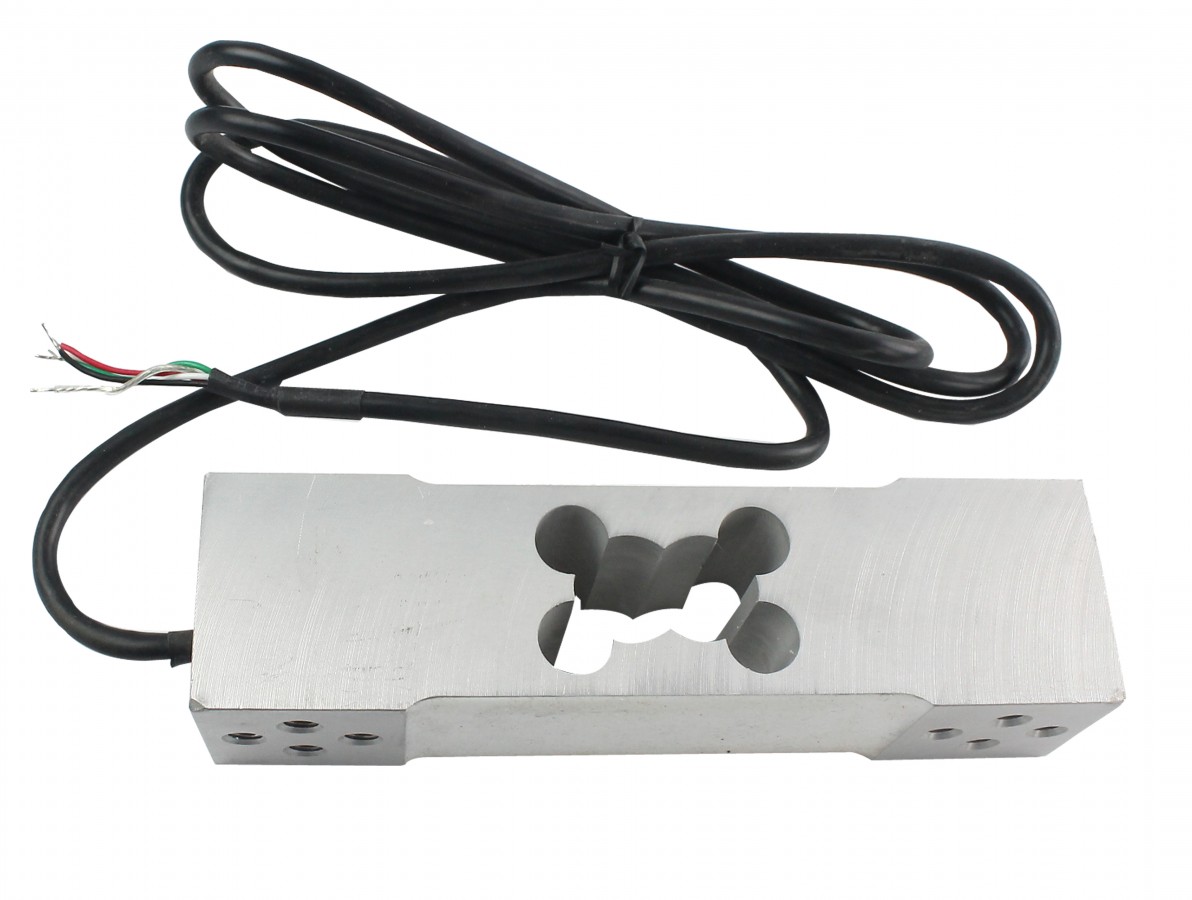

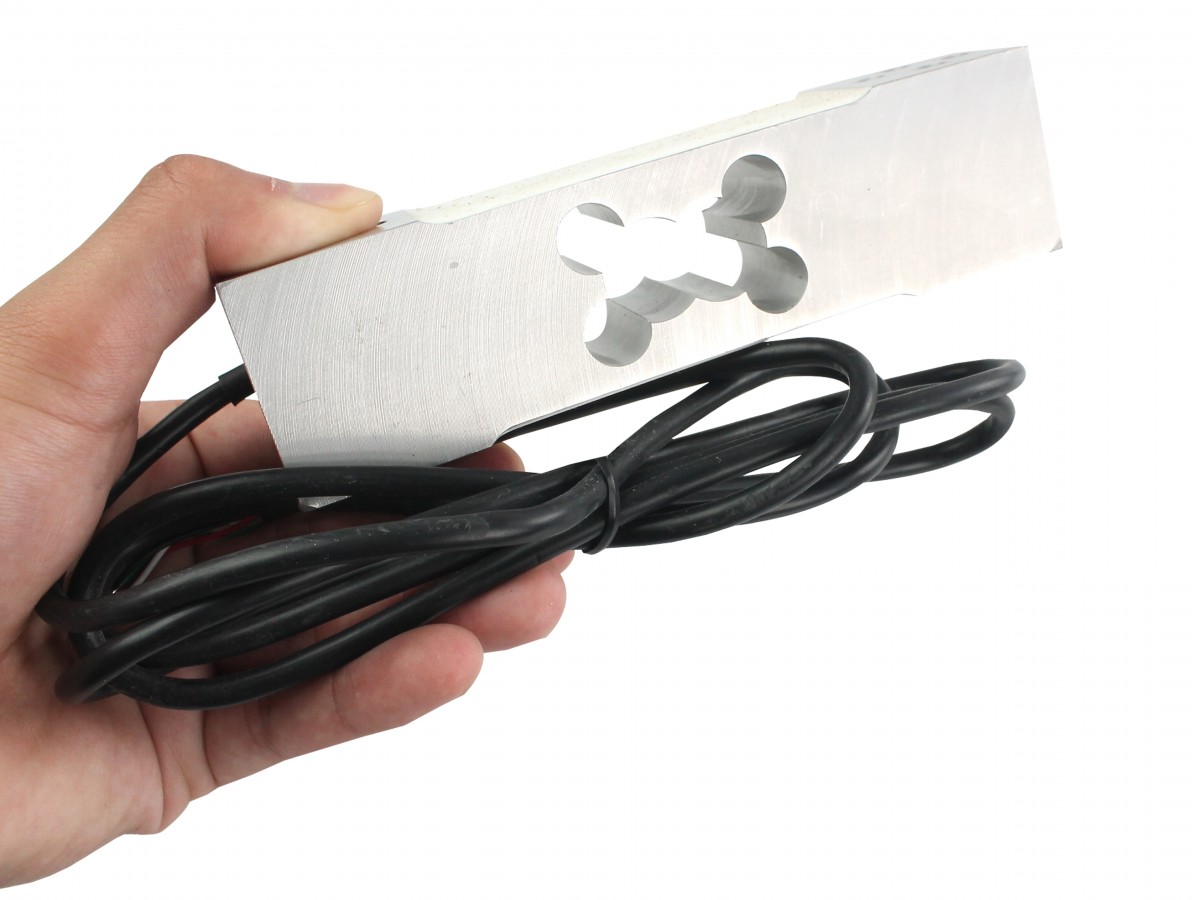

A Célula de Carga 100kg para Arduino trata-se de um acessório eletrônico capaz de detectar diferentes cargas que estejam sobre sua meia-ponte, entretanto para funcionamento deve atuar em conjunto com uma plataforma de prototipagem, entre elas, Arduino, PIC, ARM, AVR, entre outros.
Comumente é utilizada na construção de balanças, onde cada sensor de peso consegue medir até 100kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.
A Célula de Carga Arduino 100kg apresenta funcionamento simplificado, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados.
Mecanicamente ele é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado. Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar.
Importante lembrar que a tensão é tão baixa que é necessário utilizar um amplificador de sinal HX711 para comunicação com o Arduino, comunicação esta que não deve ser feita por meio de pino digital.
CARACTERÍSTICAS:
- Sensor de Peso / célula de peso 100Kg;
- Célula de Carga para Arduino;
- Compatível com Arduino, Raspberry Pi, ARM, AVR, entre outros;
- É possível combinar diversos sensores para aumentar a capacidade de carga;
- A tensão de saída varia conforme o peso;
- Fabricado em alumínio;
- Alta Precisão;
- Compatível com parafusos M6;
- Excelente relação custo x benefício;
- Suporta prato de até 35x45cm;
- É necessário utilizar um amplificador de sinal HX711;
- Datasheet Mavin NA2.
ESPECIFICAÇÕES:
- Modelo: NA2;
- Saída classificada: 2,0 mV / V ± 5%;
- Saldo Zero: ± 0,0200 mV / V;
- Não-linearidade: 0,02% RO;
- Histerese: 0,02% RO;
- Repetibilidade: 0,02% RO;
- 30 mins Creep: 0,02% RO;
- 30 mins Return: 0,02% RO;
- Sobrecarga segura: 150% RO;
- Sobrecarga final: 200% RO;
- Efeito da temperatura na saída: 0,002% RO / ℃;
- Efeito da temperatura em zero: 0,003% RO / ℃;
- Impedância de entrada: 410 ± 15Ω;
- Impedância de saída: 350 ± 5Ω;
- Impedância de Isolamento: ≥5000 MΩ / (50VDC);
- Excitação Recomendada: 5 ~ 12 VDC;
- Excitação Máxima: 15 VDC;
- Faixa de temperatura operacional: -20 ~ 60 ℃;
- Construção: Liga de alumínio;
- Proteção: IP66 / IP67;
- Cabo: 1,5m;
- Rosca: M6;
- Tamanho de plataforma recomendado: 35×45cm;
- Dimensões (CxLxE): 150x40x35mm;
- Peso: 505g.
