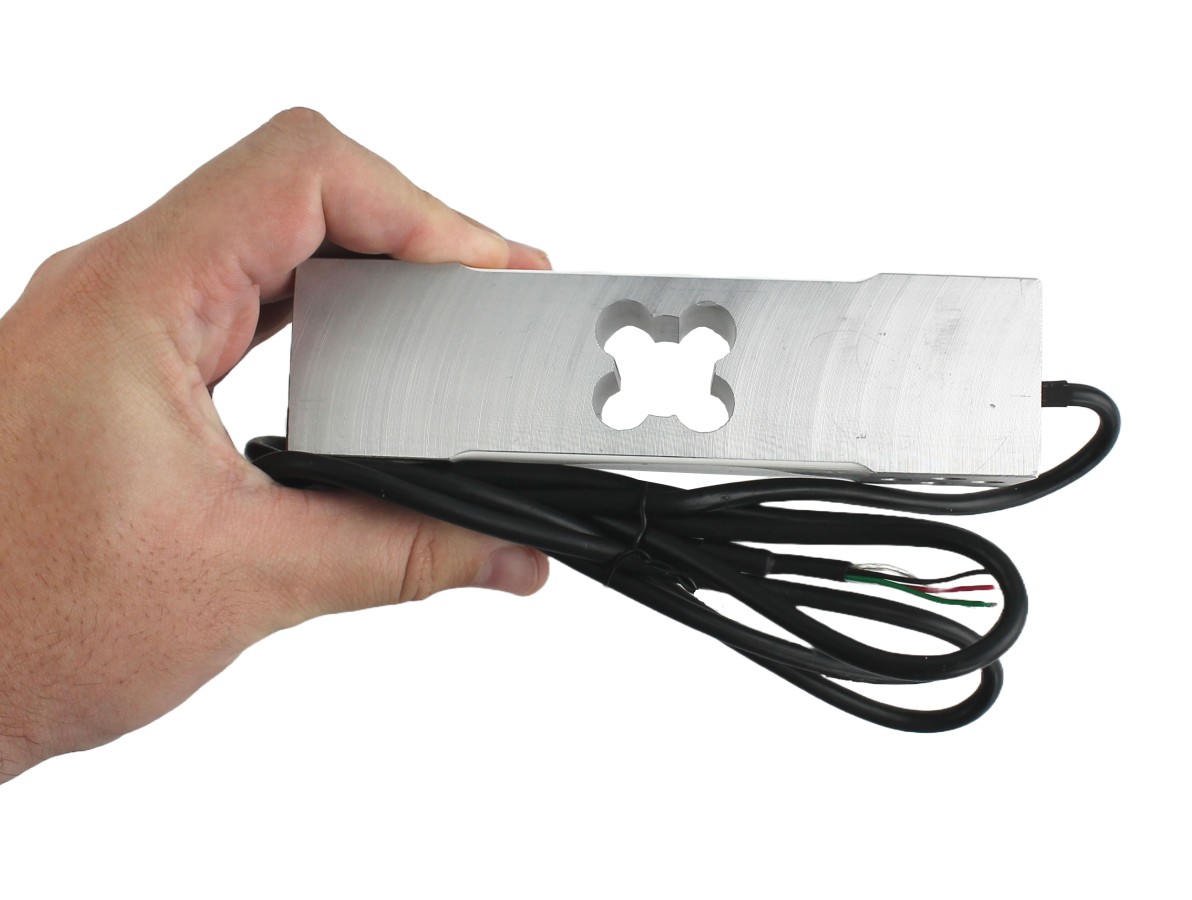

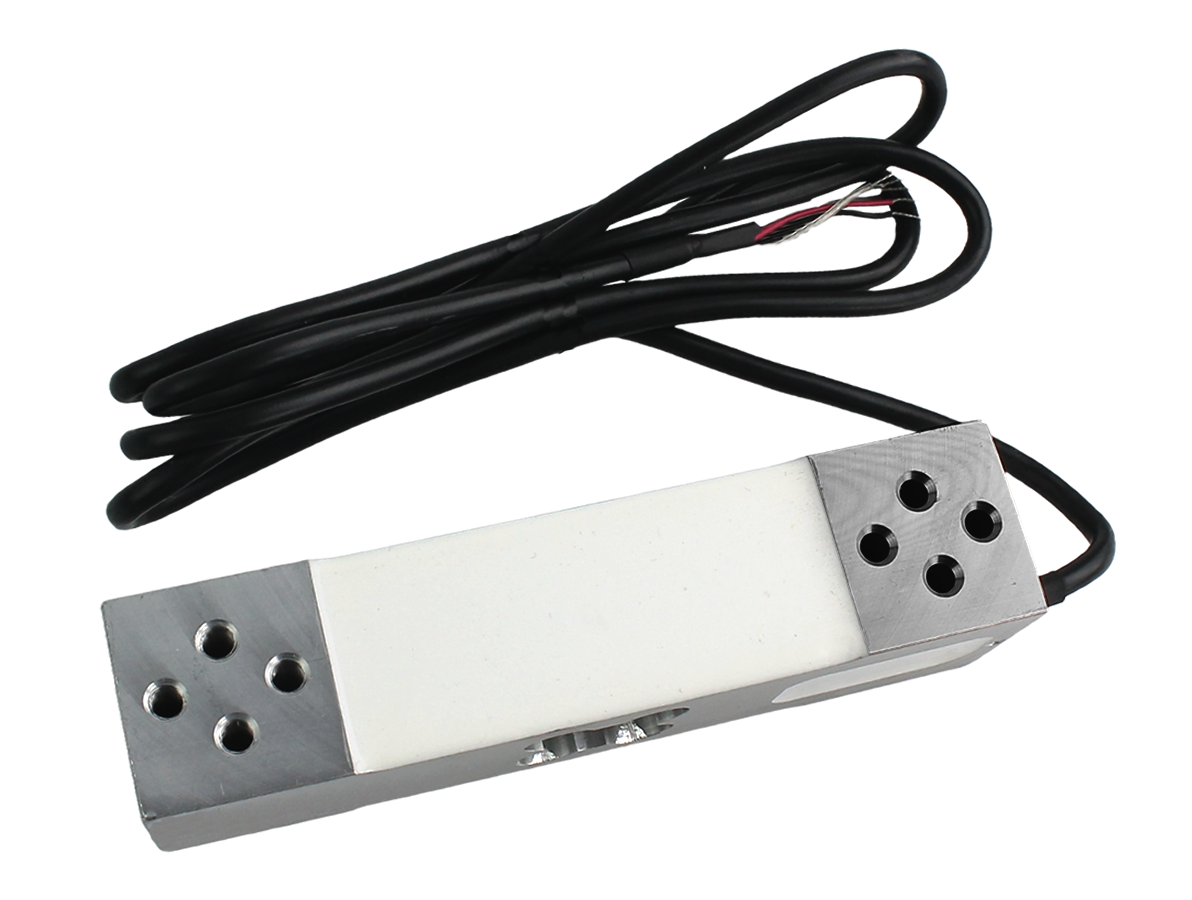

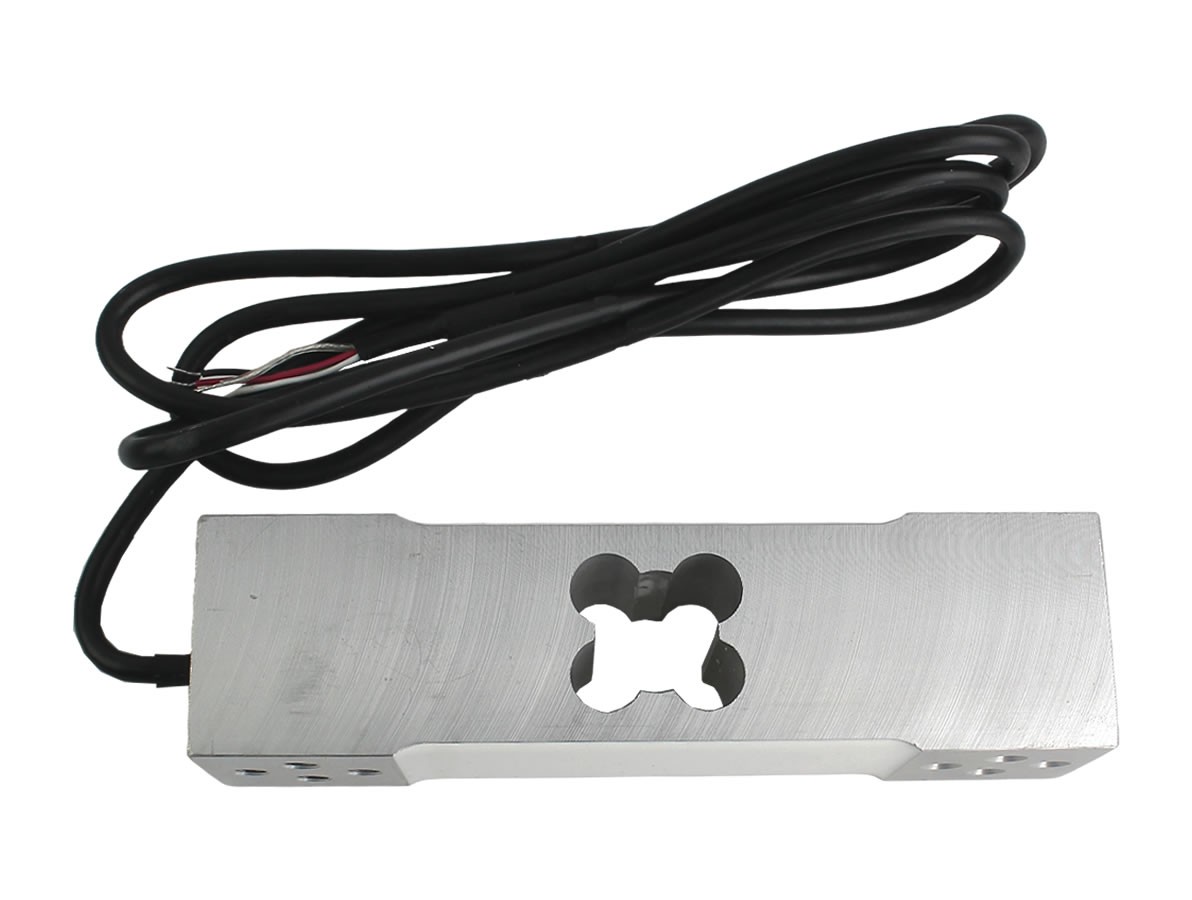

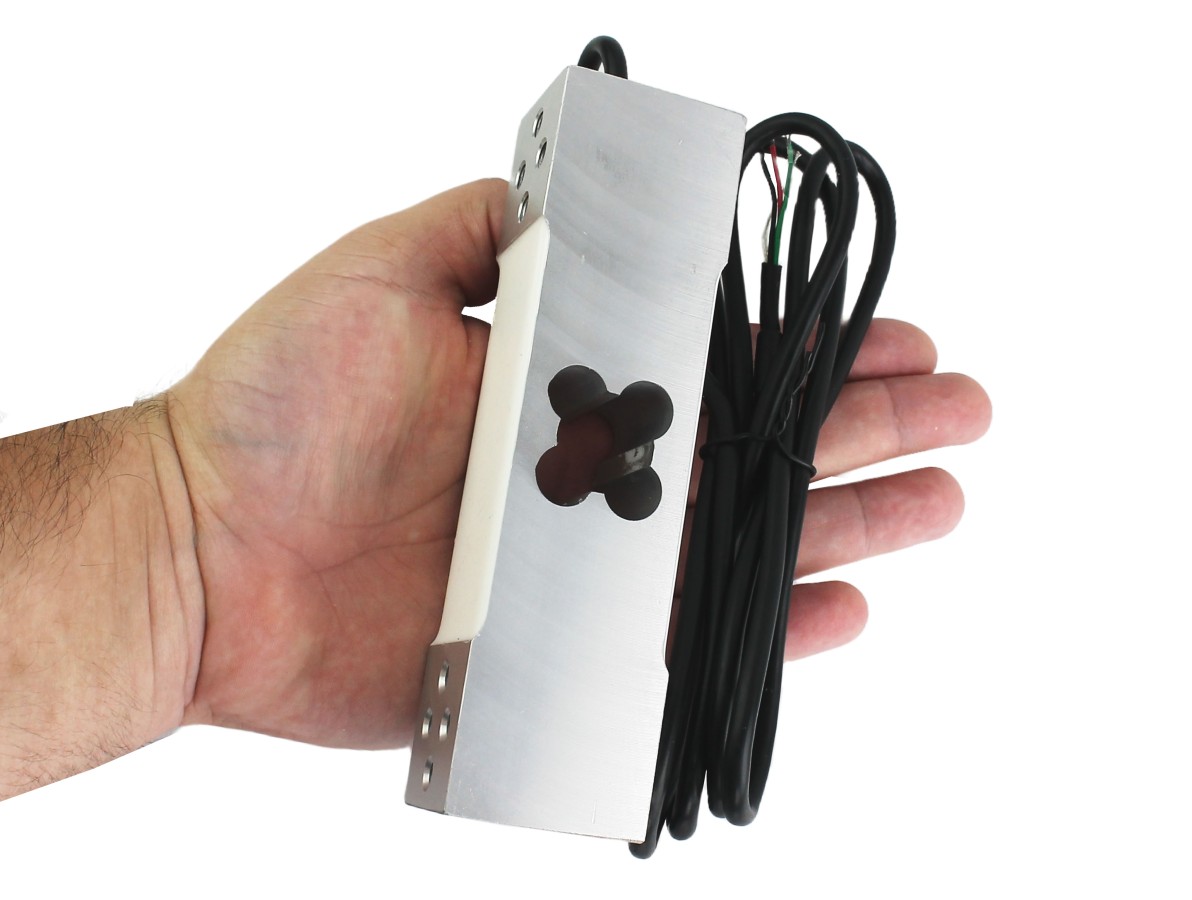

A Célula de Carga 350kg é um componente essencial para projetos que envolvem a medição de peso, oferecendo precisão e robustez na detecção de cargas. Este sensor, com capacidade de medir até 350kg, deve ser integrado a uma plataforma de prototipagem, como Arduino, PIC, ARM, ou AVR, para funcionar corretamente. Ele é amplamente utilizado em balanças, permitindo a combinação de múltiplos sensores para aumentar a capacidade total de medição.
O funcionamento da célula de carga é baseado na variação da resistência em uma ponte resistiva interna. Quando uma carga é aplicada ao sensor, essa resistência é alterada, gerando uma tensão que é enviada ao microcontrolador. Como essa tensão é muito baixa, é necessário o uso de um amplificador de sinal, como o HX711, para que a comunicação com o Arduino seja eficaz. Vale ressaltar que essa comunicação não deve ser feita através de pinos digitais.

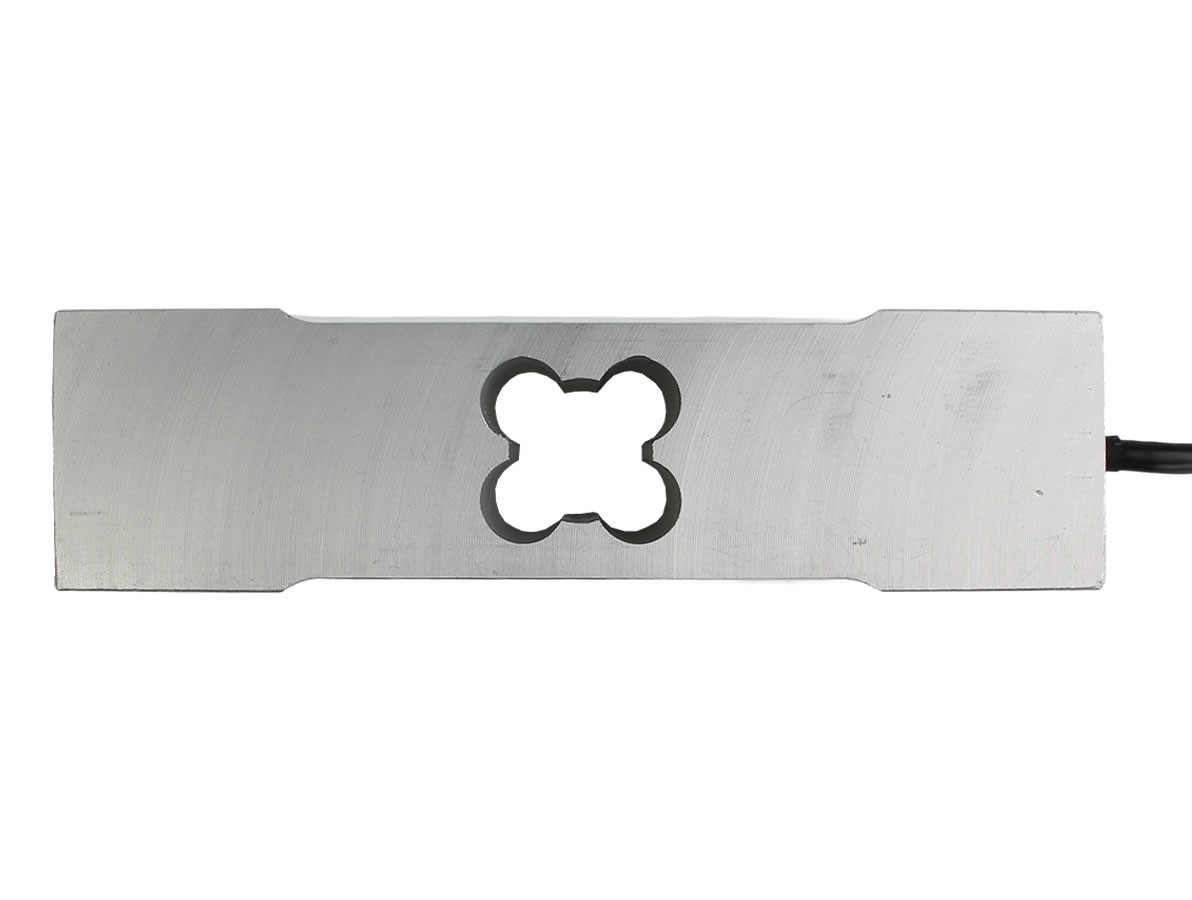

Mecanicamente, a célula de carga possui uma área sensível em seu centro, que é responsável por detectar a carga aplicada. No entanto, o peso não precisa ser aplicado diretamente nesta área para que os resultados sejam precisos, proporcionando flexibilidade na aplicação do sensor em diferentes tipos de projetos.
CARACTERÍSTICAS:
- Sensor de Peso / célula de peso 350Kg;
- Célula de Carga para Arduino;
- Compatível com Arduino, Raspberry Pi, ARM, AVR, entre outros;
- É possível combinar diversos sensores para aumentar a capacidade de carga;
- A tensão de saída varia conforme o peso;
- Fabricado em alumínio;
- Alta Precisão;
- Compatível com parafusos M6;
- Excelente relação custo x benefício;
- Suporta prato de até 35x45cm;
- É necessário utilizar um amplificador de sinal HX711;
- Datasheet Mavin NA2.
ESPECIFICAÇÕES:
- Modelo: NA2;
- Saída classificada: 2,0 mV / V ± 5%;
- Saldo Zero: ± 0,0200 mV / V;
- Não-linearidade: 0,02% RO;
- Histerese: 0,02% RO;
- Repetibilidade: 0,02% RO;
- 30 mins Creep: 0,02% RO;
- 30 mins Return: 0,02% RO;
- Sobrecarga segura: 150% RO;
- Sobrecarga final: 200% RO;
- Efeito da temperatura na saída: 0,02% % / 10 ℃;
- Efeito da temperatura em zero: 0,02% % / 10 ℃;
- Impedância de entrada: 410 ± 15Ω;
- Impedância de saída: 350 ± 5Ω;
- Impedância de Isolamento: ≥5000 MΩ / (50VDC);
- Excitação Recomendada: 5 ~ 12 VDC;
- Excitação Máxima: 15 VDC;
- Faixa de temperatura operacional: -30 ~ 70 ℃;
- Construção: Liga de alumínio;
- Proteção: IP66 / IP67;
- Cabo: 1,45m;
- Rosca: M6;
- Tamanho de plataforma recomendado: 35×45cm;
- Dimensões (CxLxE): 150x40x35mm;
- Peso: 525g.
