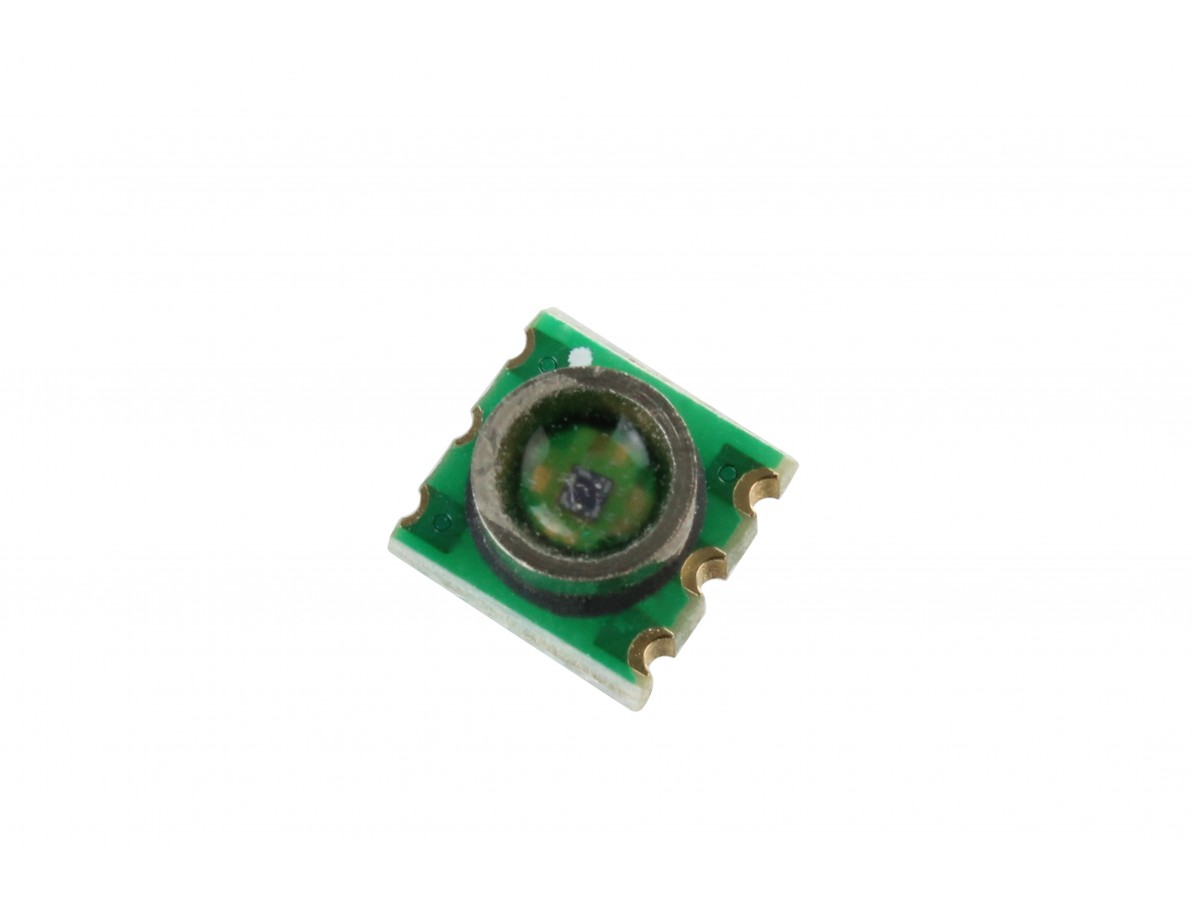

O Sensor de Pressão Absoluta MD-PS002 é um módulo digital baseado no módulo MD-PS002, onde ver a ser utilizado nas mais diversas aplicações em conjunto com microcontroladores, entre eles, o Arduino e Raspberry Pi.

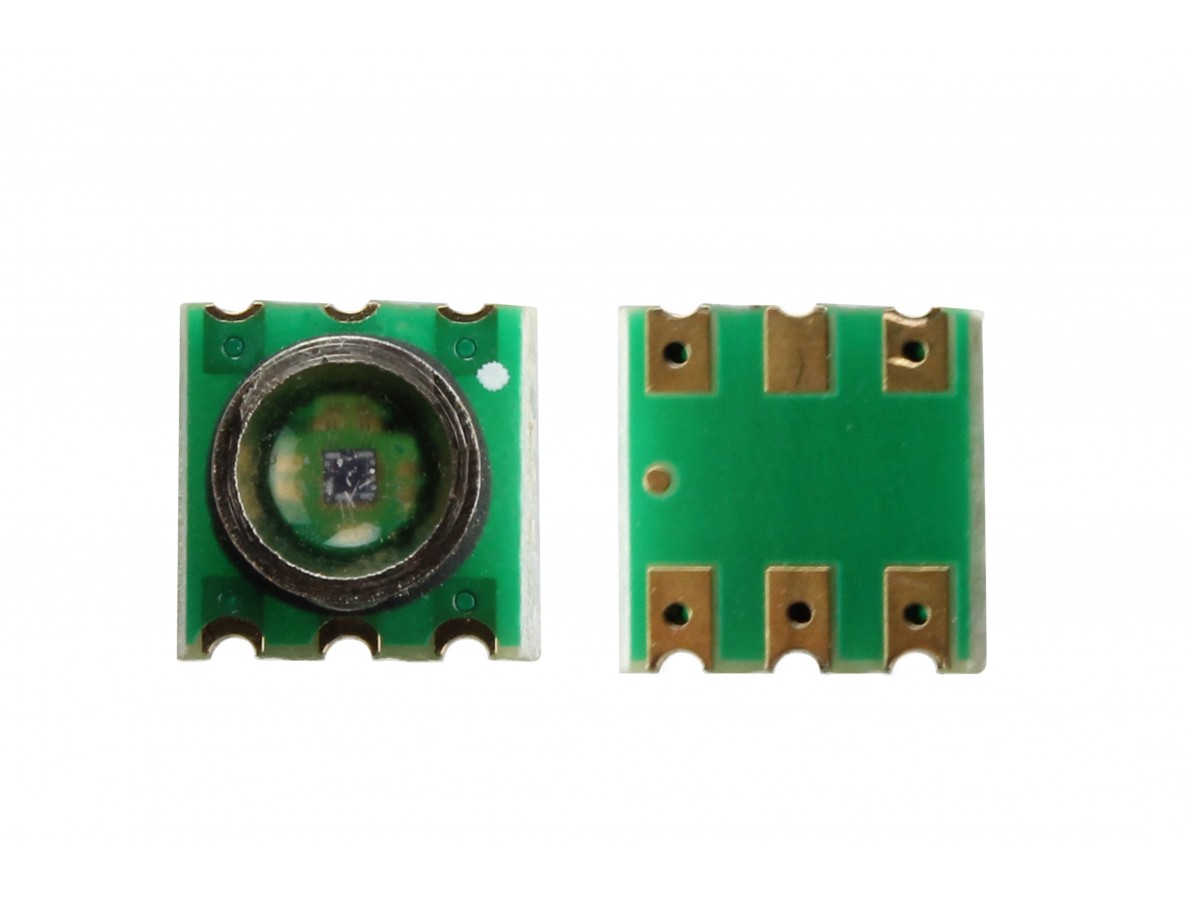

Muito eficaz, é capaz de medir a pressão absoluta ou ainda como um sensor de vácuo, possuindo cinco portas de conexão conforme imagem logo abaixo. Importante lembrar que para utilizá-lo é necessário uma Ponte de Wheatstone milivolt, além de um amplificador, como o Módulo Conversor Amplificador HX711, por exemplo.

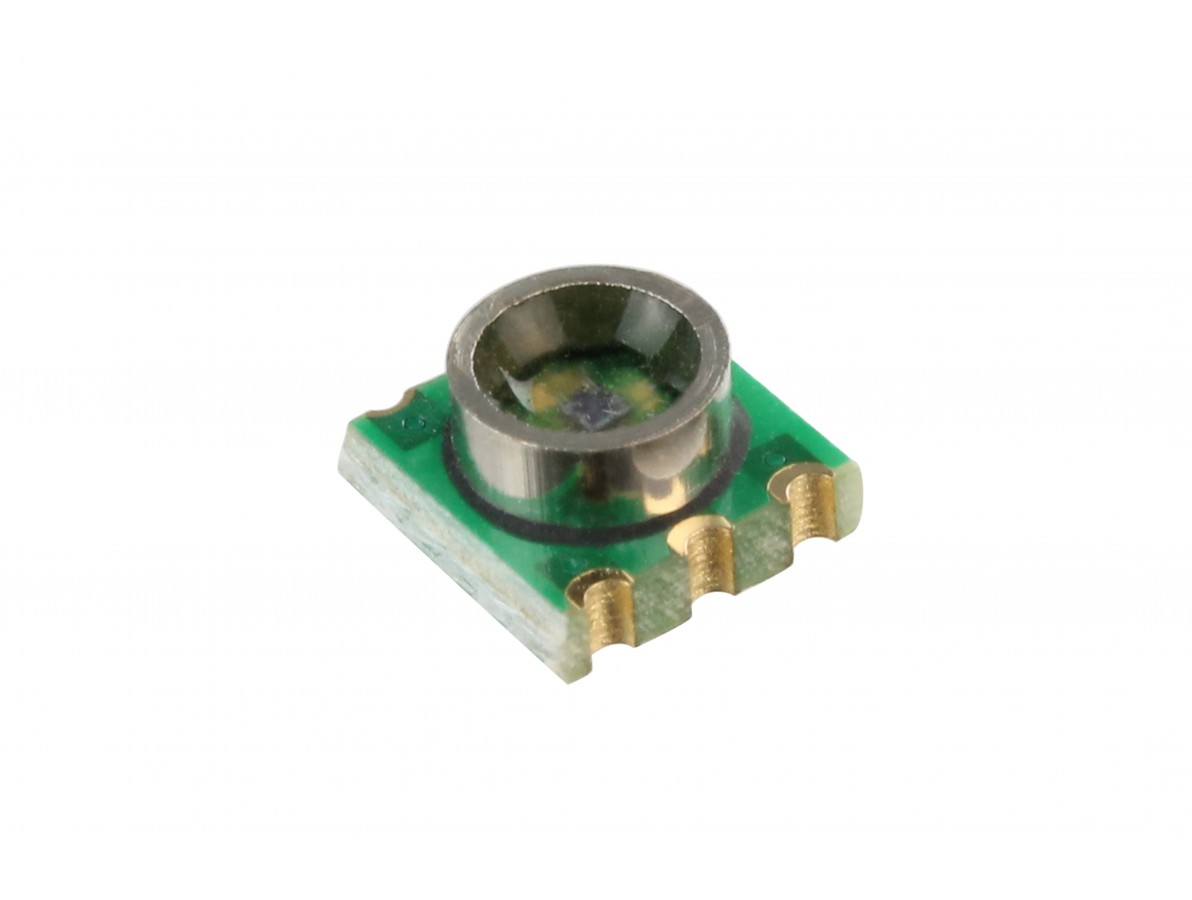

A parte superior do sensor conta ainda com uma membrana, permitindo maior proteção do sensor, além de evitar o contato direto com substâncias ou partículas que possam danificá-lo.
Entre as mais diversas aplicações encontram-se as possibilidades de uso automotivo (pressão dos pneus, instalação em bombas de ar, Sensor MAPA, equipamentos de diagnóstico, etc), uso industrial (interruptores de pressão e controle, sistemas de interruptores de freios, medidor de pressão portátil ou detecção de fugas, etc) ou na área da aerodinâmica, atuando como um mini sensor de pressão absoluta.

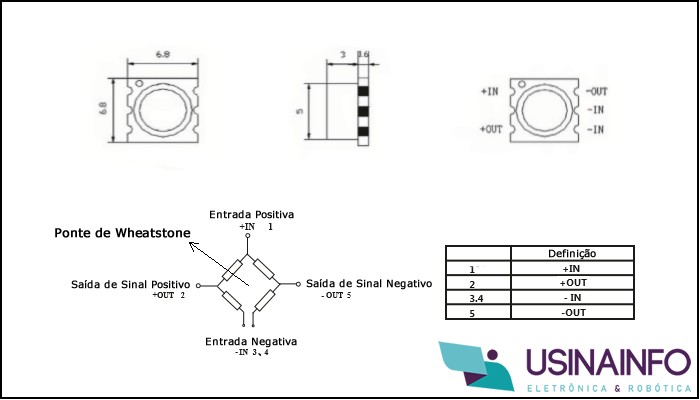

Pinagem Sensor de Pressão Absoluta MD-PS002
CARACTERÍSTICAS:
- Sensor de Pressão Absoluta;
- Sensor de Pressão MD-PS002;
- Confiabilidade elevada;
- Sinal de saída em mV;
- Para maiores informações consulte o datasheet;
- Datasheet MD-PS002;
- Tabela de dados MD-PS002.
ESPECIFICAÇÕES:
- Modelo: MD-PS002;
- Pressão: 150kpa (pressão absoluta) faixa de pressão de vácuo (absoluta de zero) acima da pressão atmosférica 50kpa;
- Capacidade de sobrecarga: 2 vezes;
- Tensão de trabalho: 5VDC ou corrente constante 1mA;
- Saída: mV;
- Margem de Erro: ±0,2% FS;
- Temperatura de operação: -40 a +125℃;

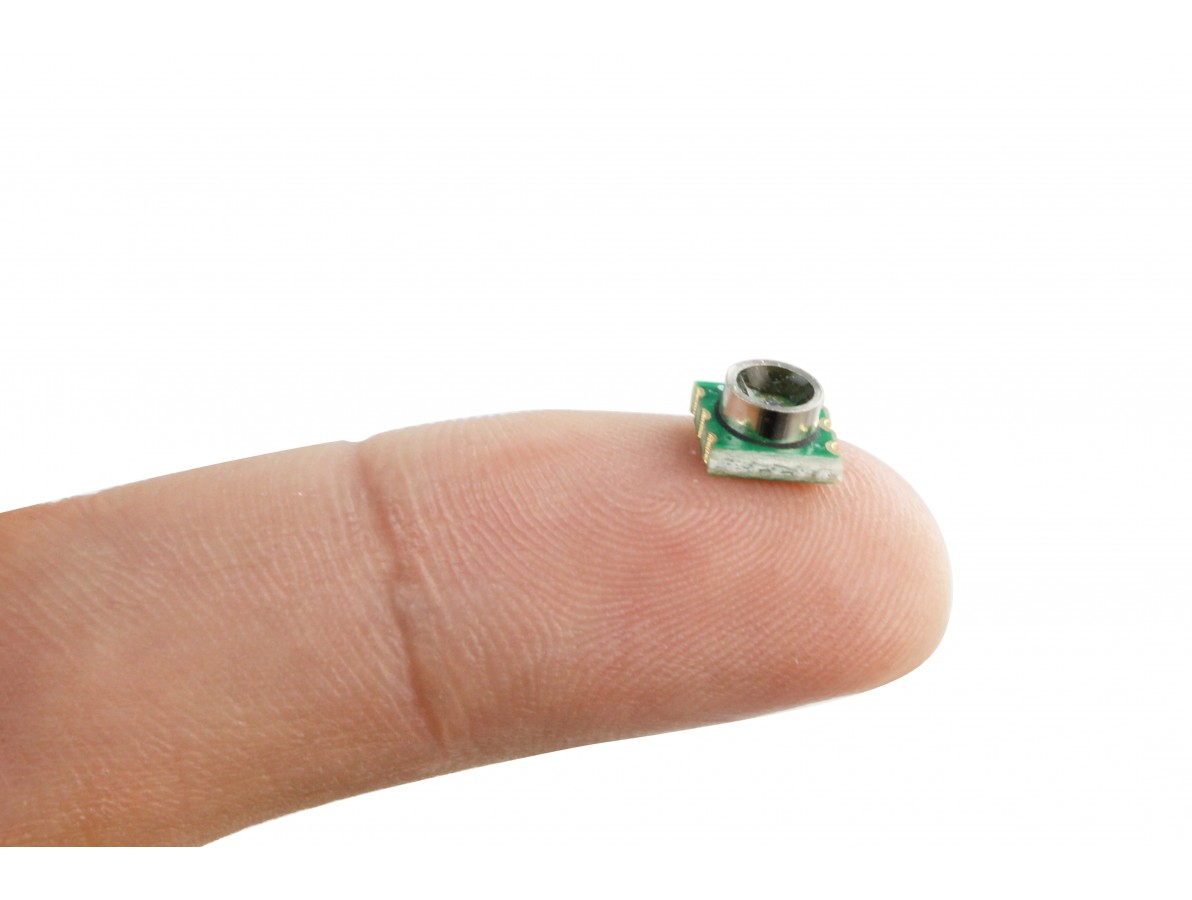

- Dimensões (CxLxE): 6,8x6,8x3,6mm;
- Peso: 0,2g
Comentários
Equipe Usinainfo
Bom dia Roberto, você chegou a montar a "Ponte de Wheatstone" e utilizar um amplificador de sinal? Pra funcionar, os dois são essenciais.
