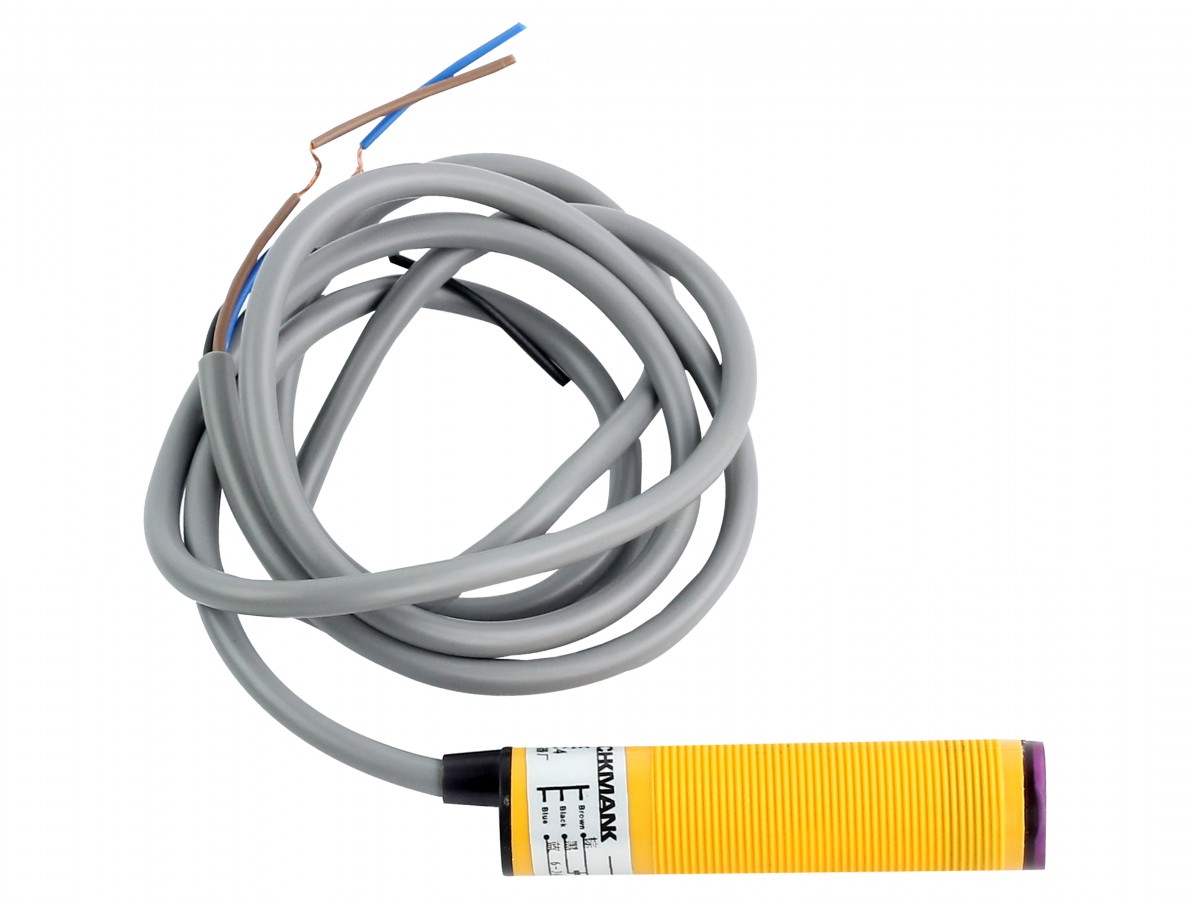

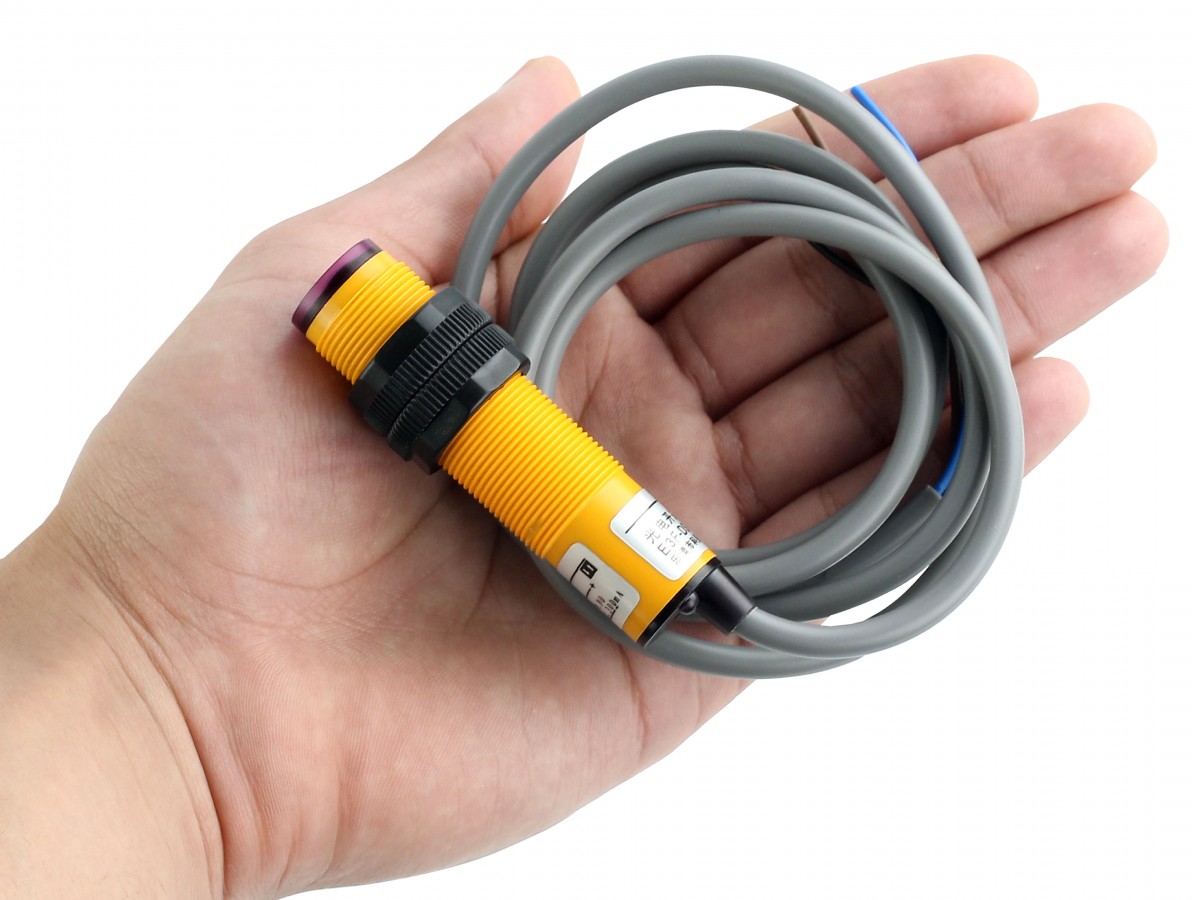

O Sensor de Proximidade E3F-DS30C4 trata-se de módulo eletrônico profissional, ideal para aplicação em projetos robóticos ou de automação residencial onde consegue detectar com precisão a presença de obstáculos, bem como pode ser utilizado como um sensor para contagem.
A lógica é simples, ele é composto por um transmissor e um receptor infravermelho responsável por perceber a presença de determinado objeto.

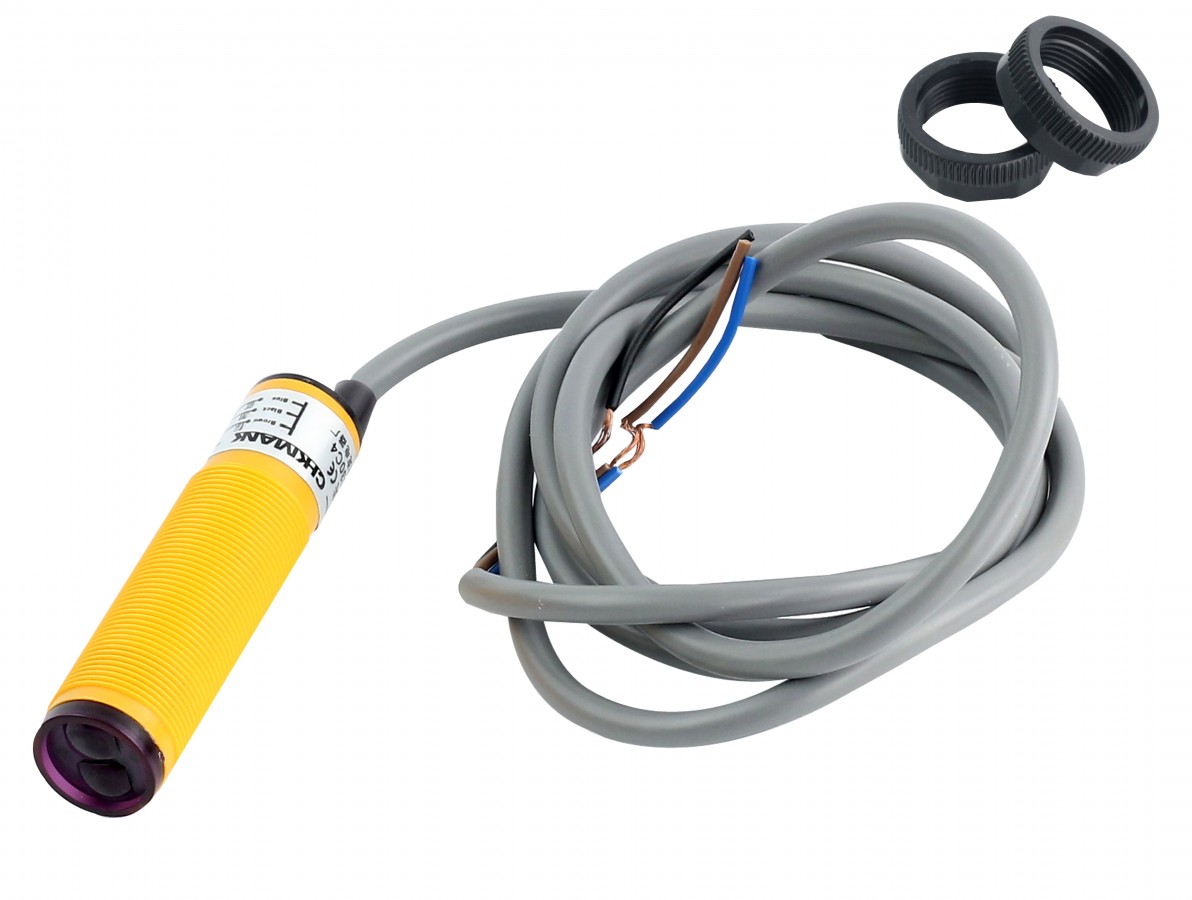

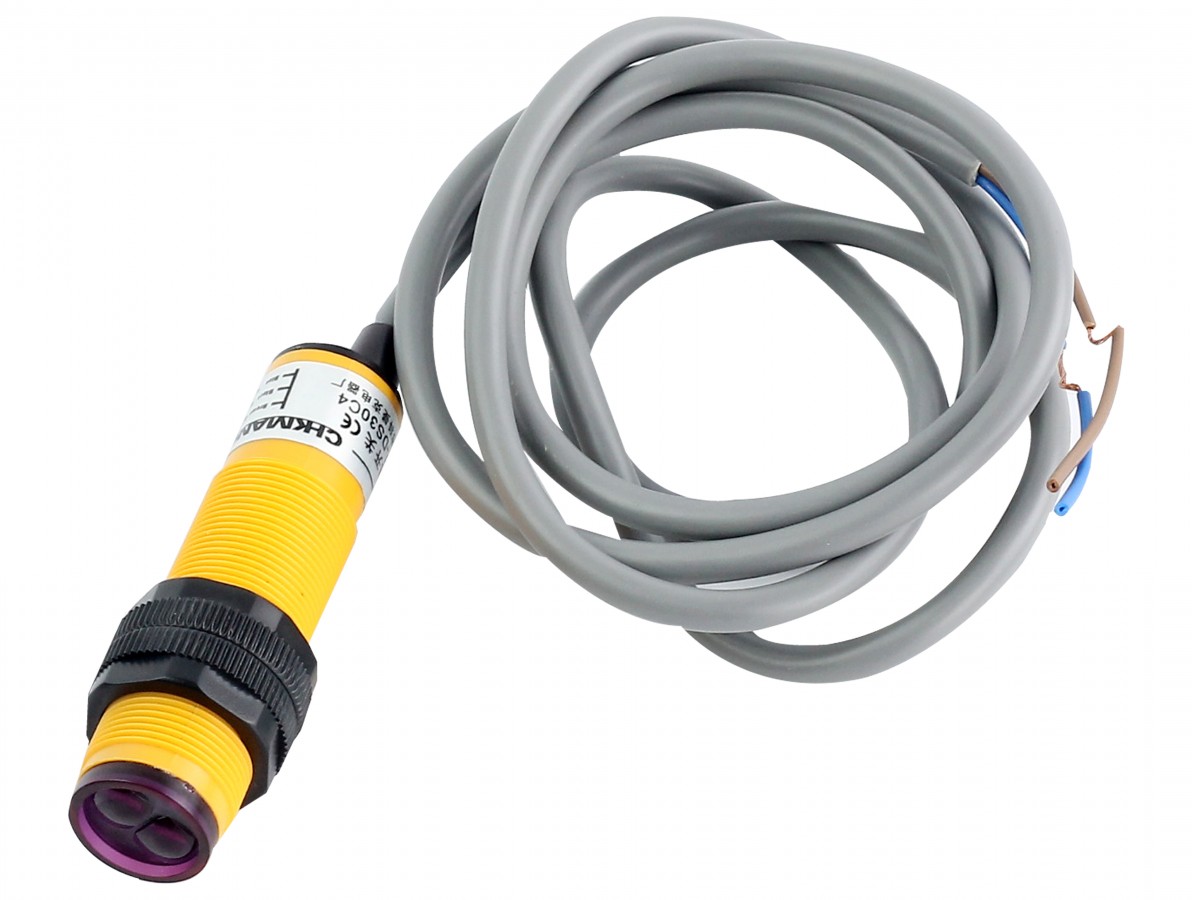

Por ser desenvolvido especialmente para projetos, possui um corpo em formato cilindrico que pode ser encaixado facilmente em protótipos por meio de perfuração, contando ainda com 2 anéis para fixação, um na parte interna e outro na parte externa do protótipo.
Ele é comumente aplicado em robôs para detecção de obstáculos e consequente desvio de rota, para contagem em linhas de produção ou ainda em sistemas de segurança, entre outros.
A principal vantagem do Sensor de proximidade E3F-DS30C4 infravermelho para Arduino esta na montagem do transmissor e receptor infravermelho com detecção de distâncias entre 10 e 30cm, ajustadas por meio de um potenciômetro localizado na parte inferior do sensor.
Para conexão conta com 3 pinos, 2 de alimentação: GND (preto) e VCC (vermelho), e um pino de Sinal (amarelo) ou, dependendo do modelo: GND (azul) e VCC (marrom), e um pino de Sinal (preto). Para leitura poderá ser utilizada um porta analógica ou digital a depender do projeto.
O Sensor de proximidade infravermelho E3F-DS30C4 para Arduino trabalha com dois níveis de sinal, o baixo e o alto . O princípio de funcionamento é que o sensor emite uma luz infravermelha, que a depender da superfície é refletida e recepcionada pelo receptor IR, que entenderá que existe um objeto logo a frente.
CARACTERÍSTICAS:
- Sensor de proximidade E3F-DS30C4 NPN NO;
- Sensor de proximidade infravermelho;
- Sensor fotoelétrico;
- Possui um transmissor e um receptor infravermelho;
- Ideal para detecção de obstáculos;
- Detecta inclusive materiais transparentes e opacos;
- Indicado para projetos robóticos e de automação residencial;
- Compatível com Arduino, PIC, ARM, AVR, entre outros;
- Pode ser utilizado como sensor de contagem;
- Jumper integrado para ligação;
- Corpo cilindrico mais de aplicar;
- Acompanha um par de anéis para fixação;
- Produto preciso e confiável;
- Datasheet E3F-DS30C4.
ESPECIFICAÇÕES:
- Modelo: E3F-DS30C4;
- Estado: NPN NO (Normalmente Aberto);
- Alimentação: 6 a 36VDC;
- Consumo de Corrente: 8mA/12V, 15mA/24V;
- Corrente máx.: 300mA;
- Tempo de resposta: <2ms;
- Ângulo de detecção: 15 °;
- Distância de detecção: 10 à 30cm (ajustável);
- Temperatura de trabalho: -25 ~ +55;
- Nível Proteção: IP54~IP67;
- Comprimento do fio: 1m;
- Dimensões (CxD (diâmetro)): ~69x17,8mm;
- Diâmetro dos anéis de fixação: 23,3mm;
- Peso: 56g.
