Sensor Infravermelho XKC-KL200 UART TTL de Proximidade - Detecção 0 ~ 4m

O Sensor Infravermelho XKC-KL200 UART TTL de Proximidade é um dispositivo de alta precisão projetado para detecção de objetos em uma faixa de distância de 0 a 3,8 metros. Este sensor é ideal para aplicações indoor, automação residencial, segurança e monitoramento, oferecendo um funcionamento simplificado sem a necessidade de microcontroladores ou outros dispositivos adicionais.

O sensor possui encapsulamento robusto em policarbonato PC-V0, garantindo resistência a raios UV, impactos, calor e poeira. Além disso, conta com proteção IP67, tornando-o adequado para ambientes adversos e aplicações industriais que exigem confiabilidade.

O sensor conta com um botão na parte traseira que permite definir a distância de acionamento de forma fácil e intuitiva. Para configurar a distância de acionamento:

1. Fixação do Sensor : Primeiro, fixe o sensor na distância desejada de algum objeto ou parede, mantendo-se dentro do intervalo de 10mm a 4000mm.

2. Início da Calibração : Pressione o botão na parte traseira do sensor por 3 segundos. O LED integrado deverá piscar lentamente, indicando o início da calibração.

3. Finalização da Calibração : Espere 3 segundos para que o processo de calibração seja concluído. Ao final, o LED deve permanecer aceso, indicando que a calibração foi bem-sucedida.

4. Falha na Calibração : Se a calibração falhar, o LED irá piscar rapidamente por 2 segundos e depois se apagará. Isso indica que o processo de calibração não foi concluído com êxito.

5. Detecção de Objetos : Se nenhum objeto for detectado durante o processo de calibração, o LED irá desligar após 10 segundos. Certifique-se de que o sensor está estático e livre de reflexos, como espelhos, que podem interferir na detecção.

Para obter melhores resultados, garanta que o sensor esteja fixo em seu local e evite ambientes com reflexos que possam afetar a performance do sensor.

A precisão na detecção de objetos depende também do seu tamanho e da distância do sensor. A fórmula utilizada para determinar o diâmetro mínimo do objeto detectável é Tamanho do objeto(mm) = Distância(mm) x 0,4666. Por exemplo, um objeto a 1 metro do sensor deve ter no mínimo 45,6 cm para ser detectado corretamente.

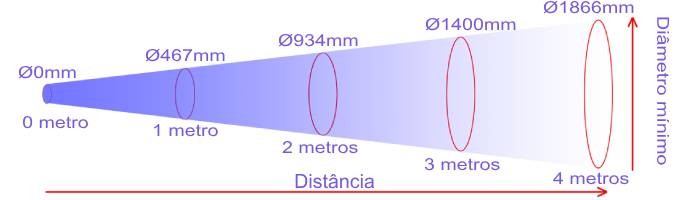

Relação entre o Tamanho do Objeto e a Distância de Detecção Sensor XKC-KL200

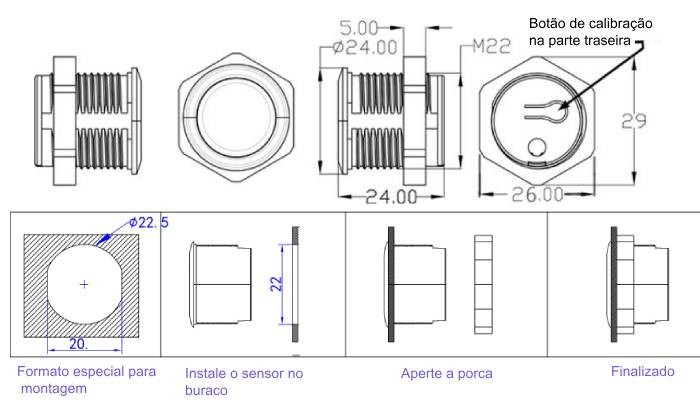

Dimensões para instalação sensor XKC-KL200

Além da calibração de maneira manual também é possível realizar via comandos UART e realizar sua leitura por meio de um microcontrolador ou outro dispositivo serial, permitindo uma automação inteligente com o dispositivo.

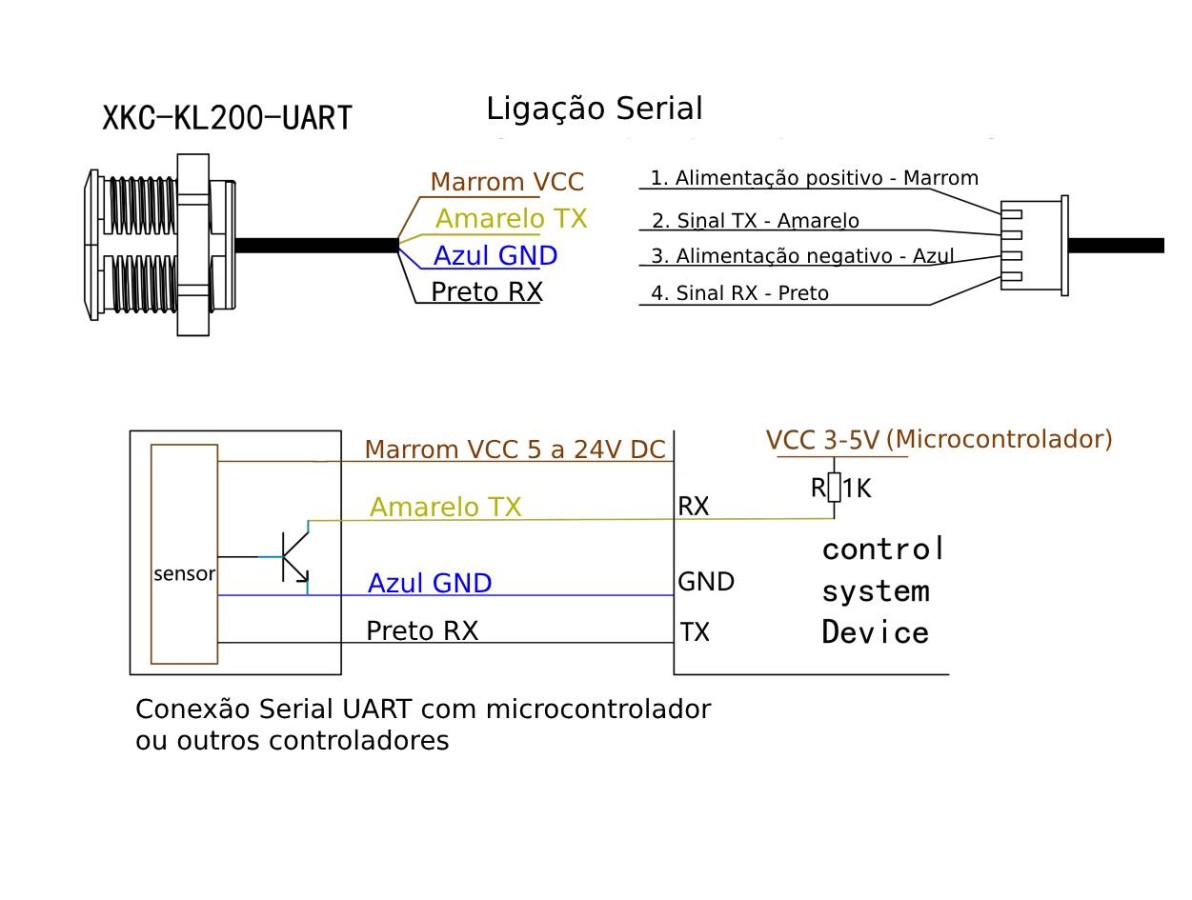

Modo de ligação e conexão sensor XKC-KL200-UART

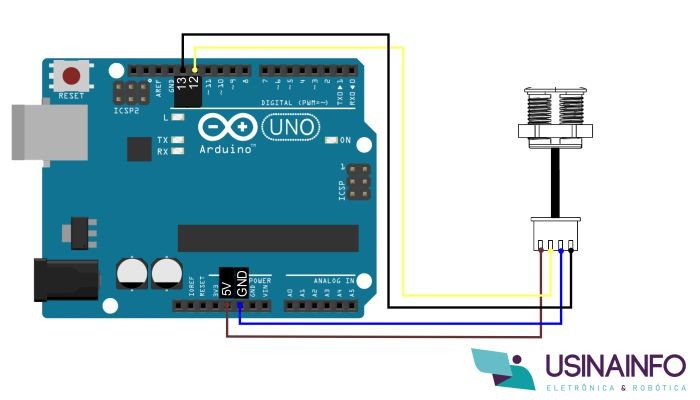

Exemplo ligação sensor XKC-KL200-UART com Arduino

Atenção: A medição será instável em objetos pretos ou reflexivos.

CARACTERÍSTICAS:

Código Exemplo Arduino

ESPECIFICAÇÕES:
