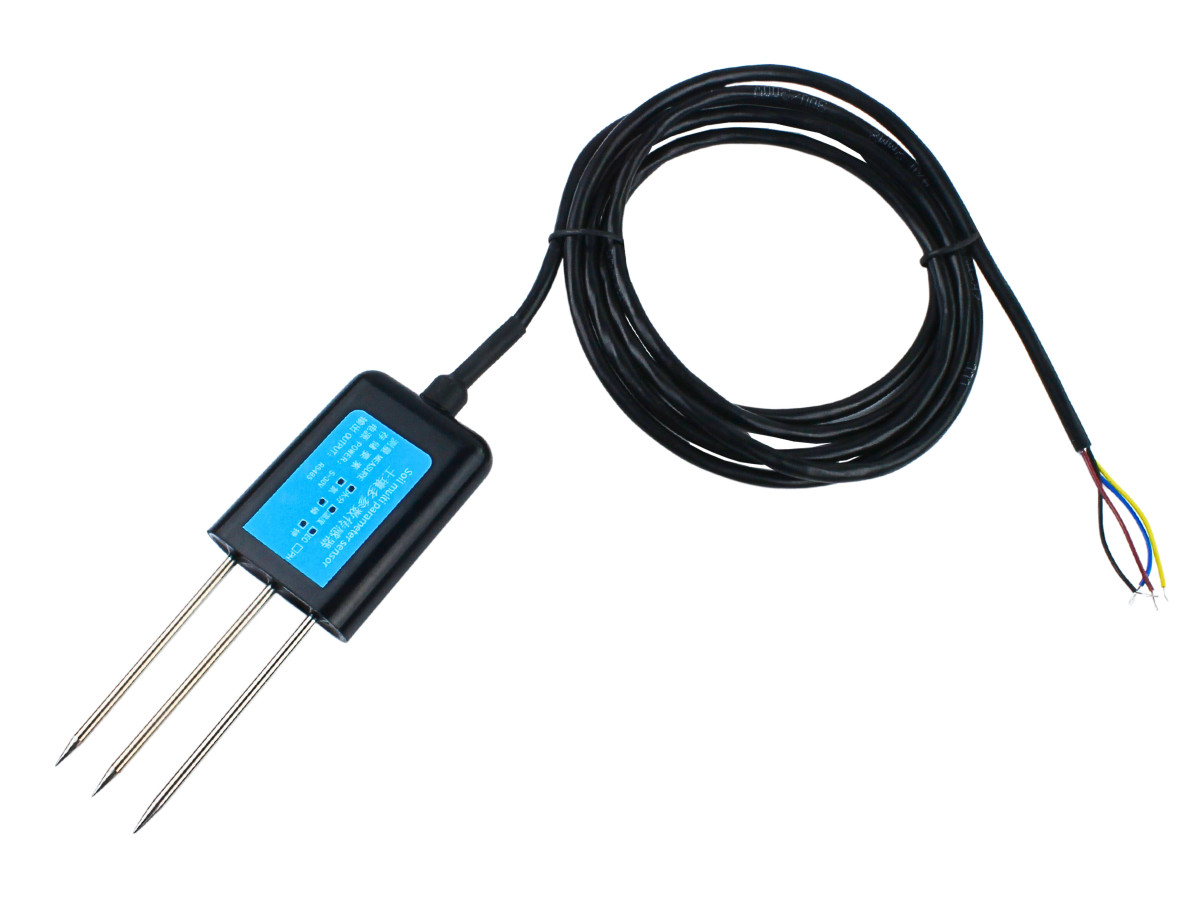

Sensor Condutividade, Umidade e Temperatura do Solo RS485 NPKTHC-S 6 em 1 com Leitura de Nitrogênio, Fósforo e Potássio

O Sensor de Condutividade, Umidade e Temperatura do Solo RS485 NPKTHC-S 6 em 1 é um dispositivo avançado projetado para monitorar as condições do solo de forma precisa e eficiente. Ele é especialmente projetado para agricultura de precisão, pesquisa científica e aplicações agronômicas.

Este sensor possui várias capacidades integradas em um único dispositivo compacto. Ele mede a condutividade elétrica do solo, que é uma indicação da concentração de íons no solo, permitindo avaliar sua fertilidade e salinidade. A condutividade elétrica é um fator importante a ser considerado ao determinar a quantidade correta de nutrientes a serem aplicados nas culturas.

Além disso, o sensor também mede a umidade do solo, fornecendo informações sobre a quantidade de água disponível para as plantas. A umidade do solo é um fator crítico para o crescimento saudável das culturas, pois afeta diretamente a absorção de nutrientes pelas raízes.

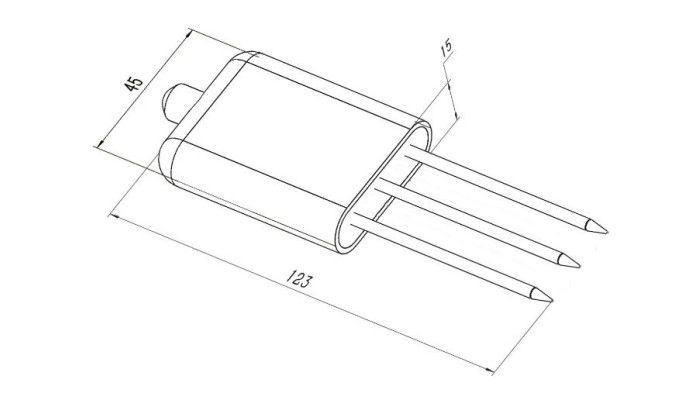

Dimensões do Sensor NPK

O sensor também monitora a temperatura do solo, que desempenha um papel fundamental no metabolismo das plantas e nas reações químicas que ocorrem no solo. A temperatura ideal do solo varia de acordo com a cultura e pode afetar o desenvolvimento das plantas e a atividade microbiana.

Além das medições de condutividade, umidade e temperatura do solo, o sensor RS485 NPKTHC-S 6 em 1 é capaz de realizar leituras de nitrogênio, fósforo e potássio, três macronutrientes essenciais para o crescimento das plantas. Essas leituras fornecem informações valiosas sobre o estado nutricional do solo, permitindo ajustar a adubação de acordo com as necessidades específicas das culturas.

Este sensor utiliza a tecnologia RS485 para a transmissão de dados, o que possibilita uma integração perfeita com sistemas de monitoramento e controle. Sua notável precisão e confiabilidade garantem resultados consistentes e de alta qualidade.

Importante, a medição de NPK adota um método geral de detecção rápida, o que pode levar a certas imprecisões. Portanto, é importante usar essa informação com cautela como referência para o plantio. No entanto, o sensor possui a capacidade de gravar dados NPK. Você pode utilizar instrumentos padrão para medir os níveis de NPK e, em seguida, registrar esses dados para fornecer informações ao sistema de monitoramento.

INSTALAÇÃO

Na hora da instalação é importante que não haja materiais sólidos abaixo na hora da perfuração.

Também é possível instalar horizontalmente, cavando num raio de 20cm e instalando. Sendo na instalação horizontal o cuidado de instalar a pelo menos 7cm abaixo do solo para uma boa leitura.
Sua área de medição é 5cm de diâmetro.

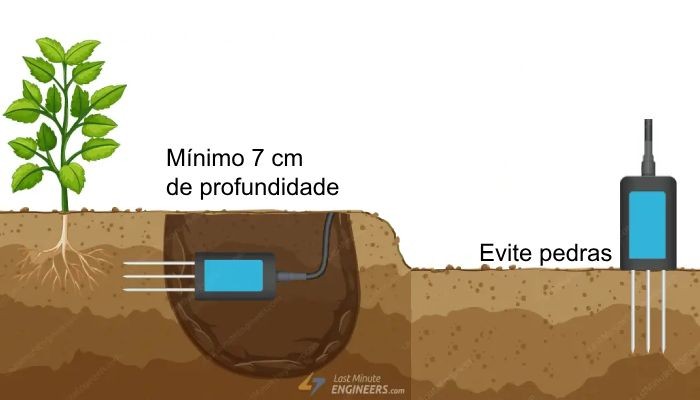

Métodos de instalação do Sensor NPKTHC-S

CONEXÕES

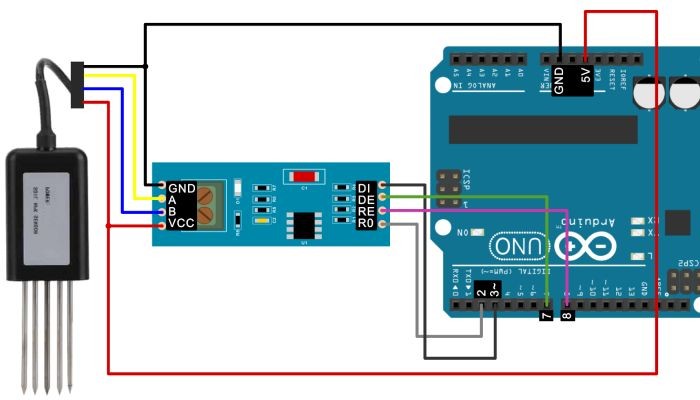

Exemplo de conexão do sensor NPKTHC-S

COMO RESETAR PARA OS PADRÕES DE FÁBRICA?

Para resetar aos padrões de fábrica, é necessário utilizar o software do fabricante, na parte superior configure a porta, baud rate e paridade. Clique em abrir e na parte inferior clique no botão "Reset NPK". Só aguardar todos os comandos serem enviados.

TESTE VIA SOFTWARE DO FABRICANTE

Para testar utilizando o software do fabricante, basta conectar o sensor em um módulo conversor USB para RS485 conectando seus respectivos cabos e alimentando de forma externa.

Após isto abra o software do fabricante, selecione a porta COM do dispositivo na parte superior esquerda, clique em Open (Caso seja novo, basta escolher a porta apenas).
Logo após isto pode selecionar nas opções o dado que será lido em Register Address, depois clique no botão "Read" localizado ao lado de Register Value.

Comandos em hexadecimal serão apresentados na caixa, TX é o que foi enviado e RX o que foi recebido. Caso nada apareça, verifique suas conexões e repita o processo.

O valor lido é mostrado no campo "Register Value", conforme unidades de medidas do datasheet.

Atenção, manual não é do mesmo modelo em específico, porém funciona perfeitamente como o manual, a diferença que este sensor não lê PH e há apenas 3 sondas.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
