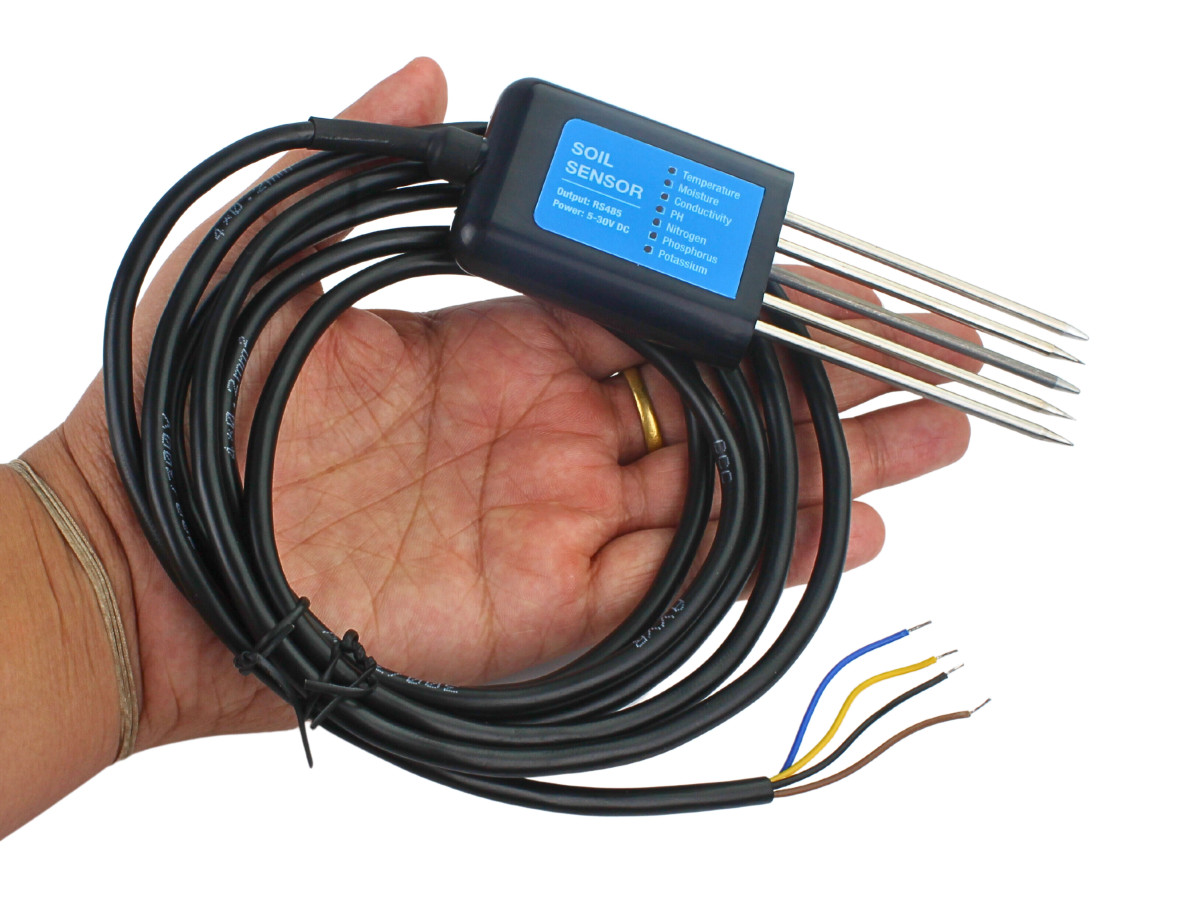

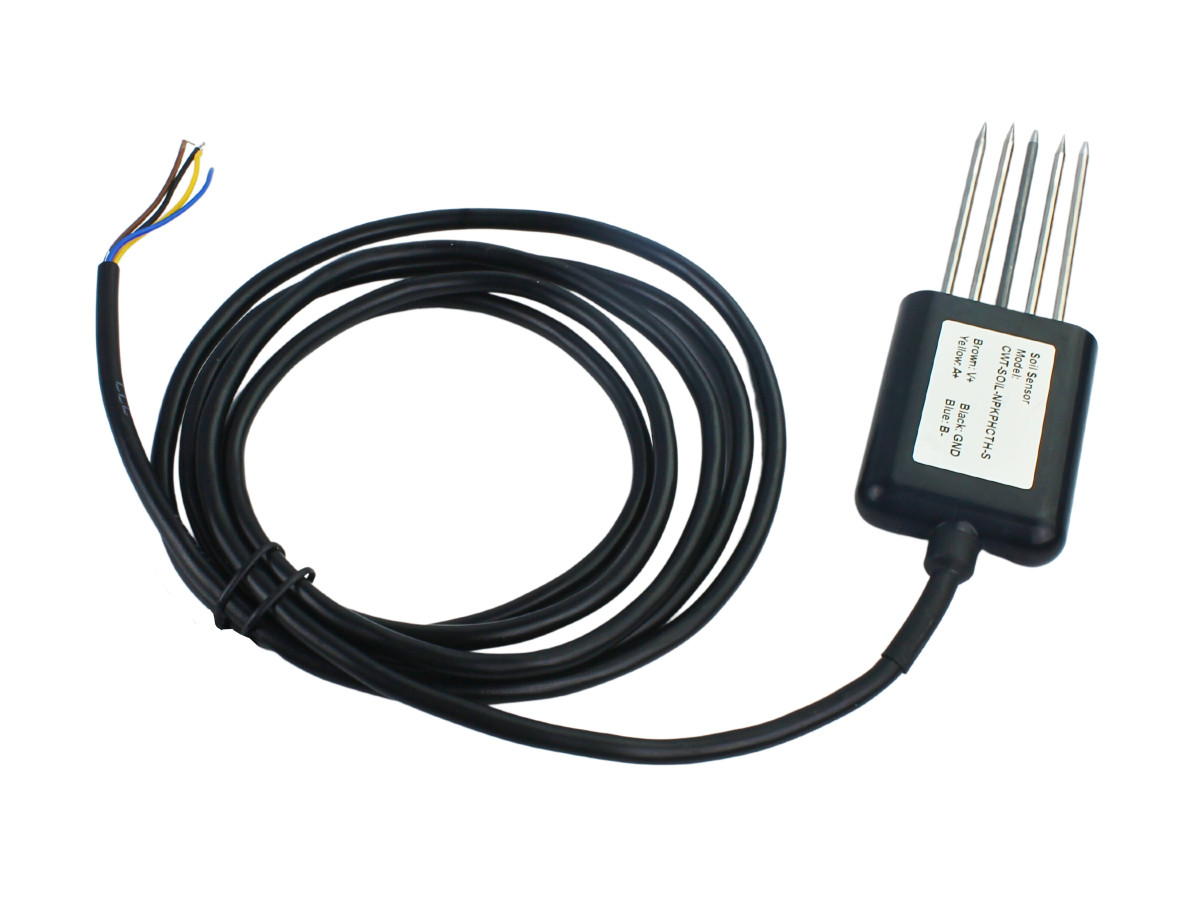

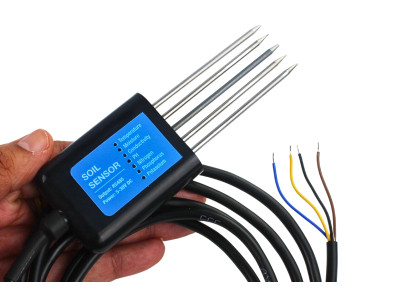

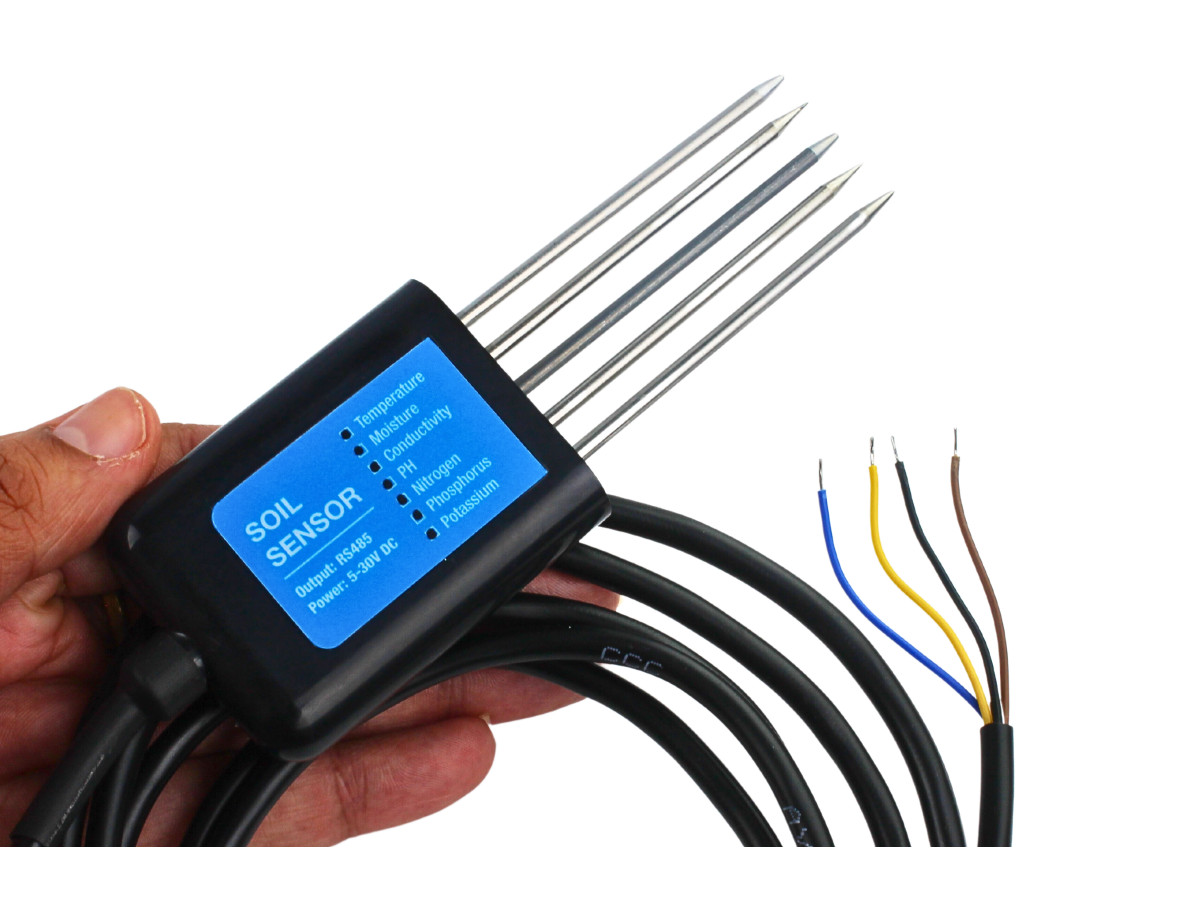

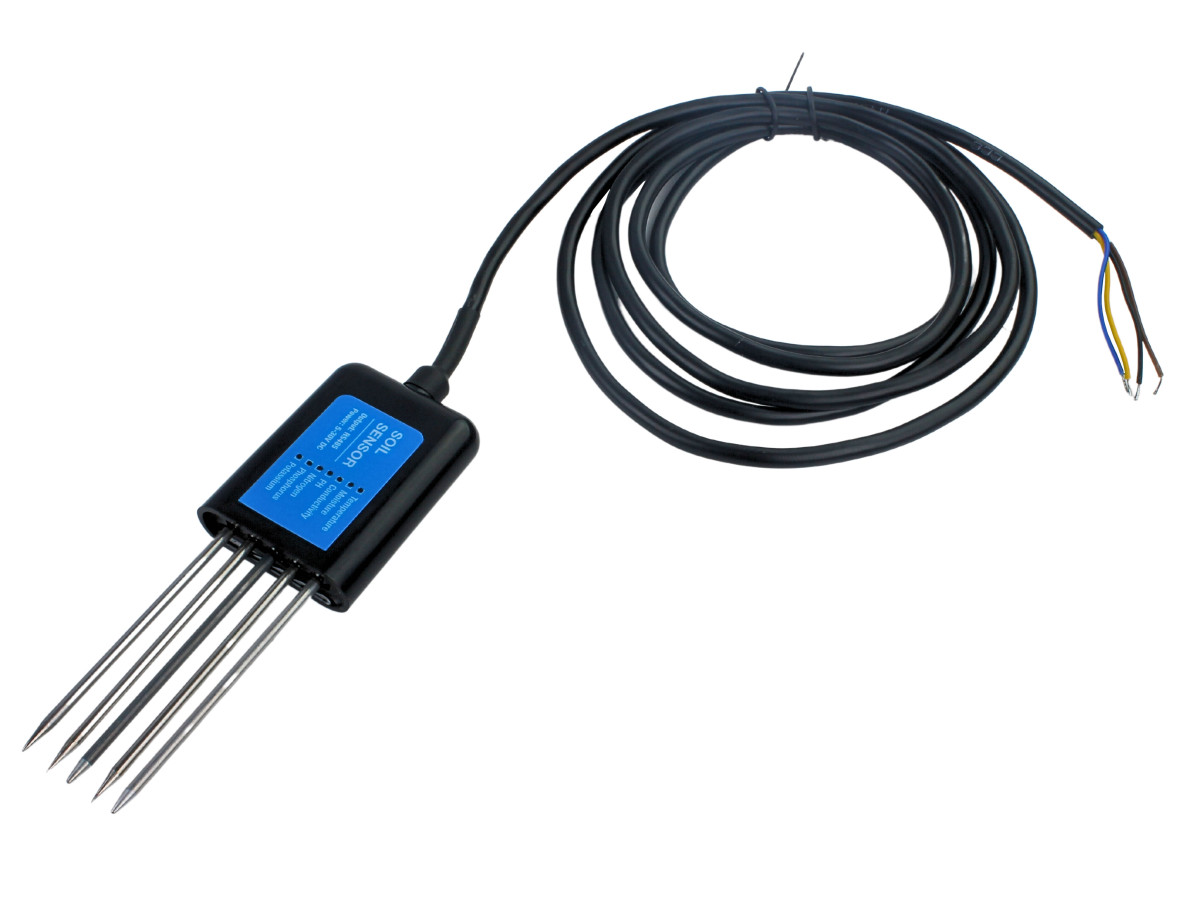

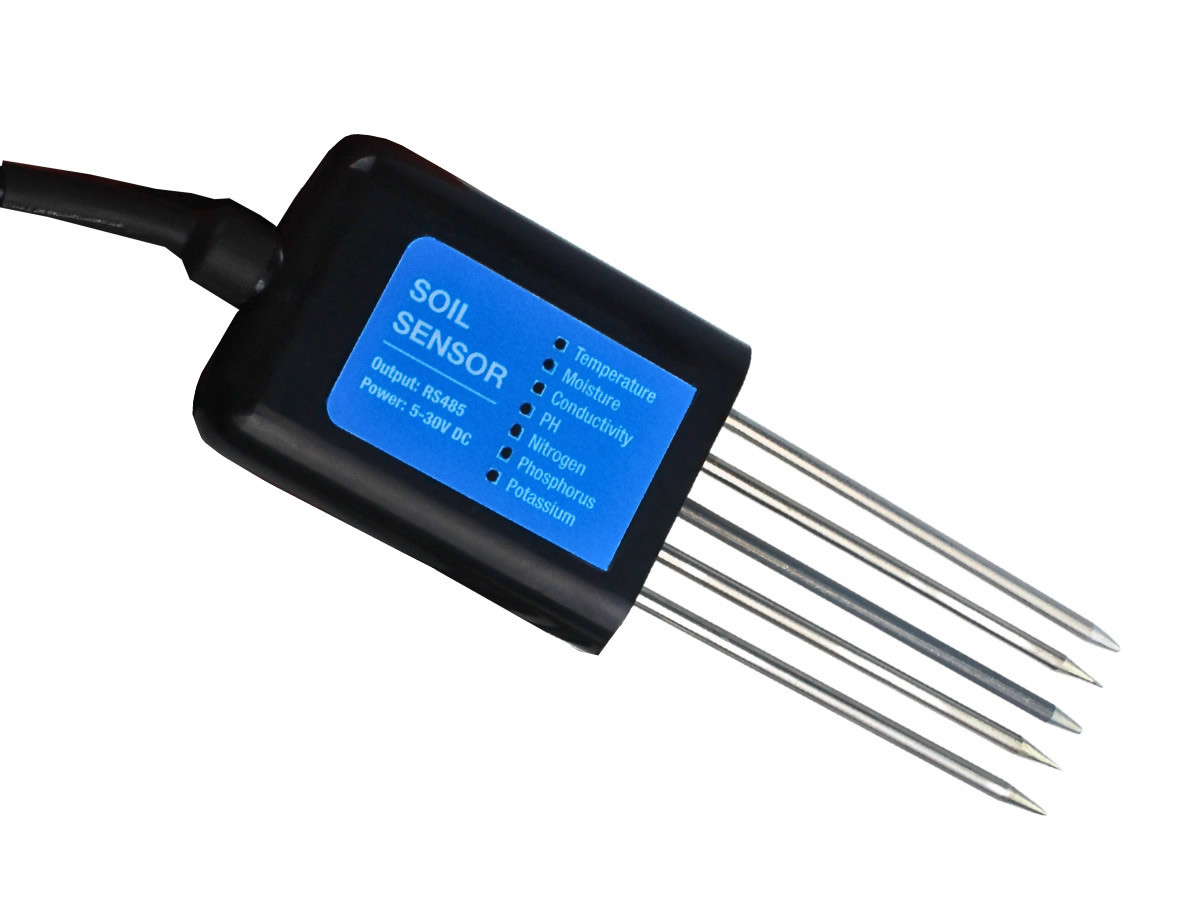

Sensor NPK, PH, Condutividade, Temperatura e Umidade do Solo NPKPHCTH-S 7 em 1 RS485

O Sensor NPKPHCTH-S RS485 7 em 1, que mede  Nitrogênio, Fósforo, Potássio, PH, Condutividade(EC), Umidade do solo e Temperatura do Solo, é um dispositivo de última geração criado para monitorar as condições do solo de maneira precisa e eficaz. Ele foi especialmente desenvolvido para atender às necessidades da agricultura de precisão, pesquisa científica e aplicações agronômicas.

Este sensor integra diversas funcionalidades em um único dispositivo compacto. Ele realiza a medição da condutividade elétrica do solo, que oferece insights sobre a concentração de íons no solo, permitindo uma avaliação detalhada da fertilidade e salinidade do solo. A condutividade elétrica é um fator essencial para determinar a dosagem adequada de nutrientes a ser aplicada nas culturas.

Além disso, o sensor fornece informações sobre a umidade do solo, revelando a quantidade de água disponível para as plantas. A umidade do solo desempenha um papel fundamental no crescimento saudável das culturas, influenciando diretamente a absorção de nutrientes pelas raízes.

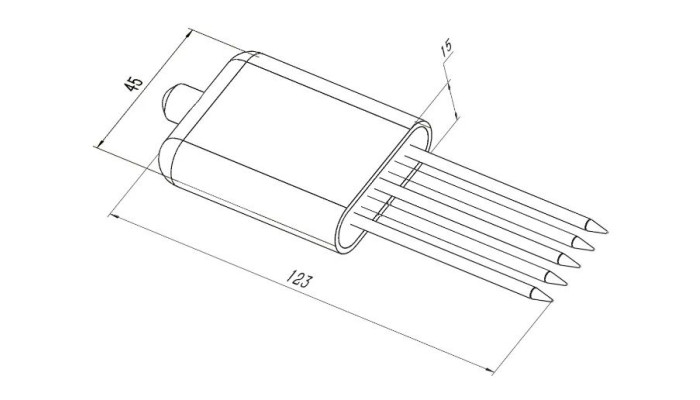

Dimensões do Sensor NPK

O dispositivo também monitora a temperatura do solo, um fator crucial para o metabolismo das plantas e as reações químicas que ocorrem no solo. A temperatura ideal do solo varia de acordo com o tipo de cultura e pode afetar significativamente o desenvolvimento das plantas e a atividade microbiana.

Além de medir a condutividade, umidade e temperatura do solo, o versátil sensor RS485 NPKPHCTH-S 7 em 1 oferece a capacidade de realizar leituras dos níveis de nitrogênio, fósforo e potássio, três macronutrientes fundamentais para o crescimento das plantas. Essas medições fornecem insights valiosos sobre o estado nutricional do solo, permitindo a adequação da fertilização de acordo com as necessidades específicas de cada cultura.

Este sensor utiliza a tecnologia RS485 para a transmissão de dados, o que possibilita uma integração perfeita com sistemas de monitoramento e controle. Sua notável precisão e confiabilidade garantem resultados consistentes e de alta qualidade.

Importante, a medição de NPK adota um método geral de detecção rápida, o que pode levar a certas imprecisões. Portanto, é importante usar essa informação com cautela como referência para o plantio. No entanto, o sensor possui a capacidade de gravar dados NPK. Você pode utilizar instrumentos padrão para medir os níveis de NPK e, em seguida, registrar esses dados para fornecer informações ao sistema de monitoramento.

Instalação

Na hora da instalação é importante que não haja materiais sólidos abaixo na hora da perfuração.

Também é possível instalar horizontalmente, cavando num raio de 20cm e instalando. Sendo na instalação horizontal o cuidado de instalar a pelo menos 7cm abaixo do solo para uma boa leitura.
Sua área de medição é 5cm de diâmetro.

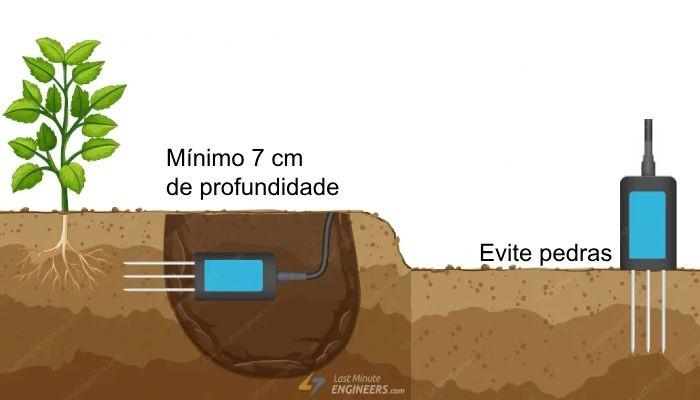

Métodos de instalação do Sensor NPKPHCTH-S

Conexões

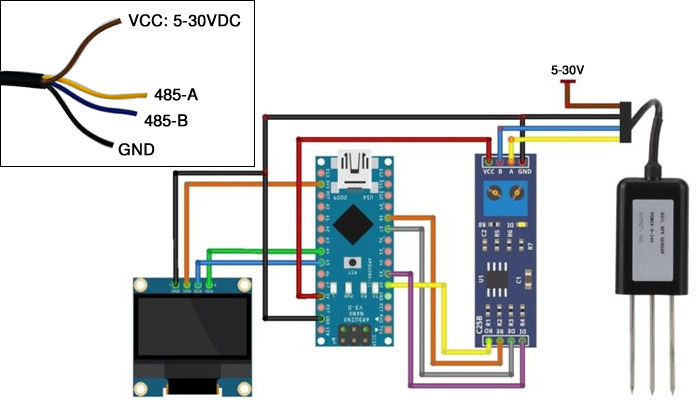

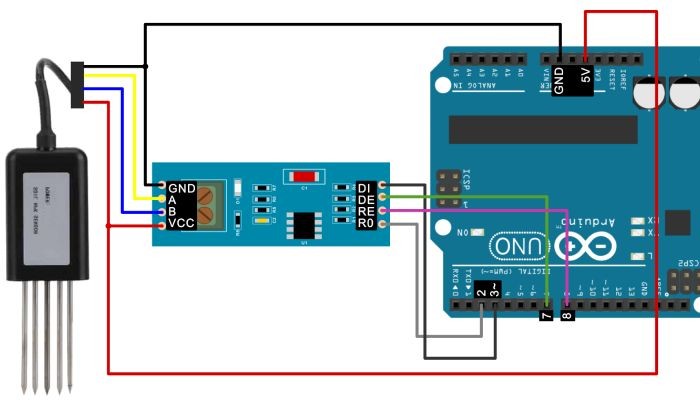

Exemplo de conexão do sensor NPKPHCTH-S

Como resetar para os padrões de fábrica?

Para resetar aos padrões de fábrica, é necessário utilizar o software do fabricante, na parte superior configure a porta, baud rate e paridade. Clique em abrir e na parte inferior clique no botão "Reset NPK". Só aguardar todos os comandos serem enviados.

Teste via software do fabricante

Para testar utilizando o software do fabricante, basta conectar o sensor em um módulo conversor USB para RS485 conectando seus respectivos cabos e alimentando de forma externa. Lembre-se de instalar o driver CH340.

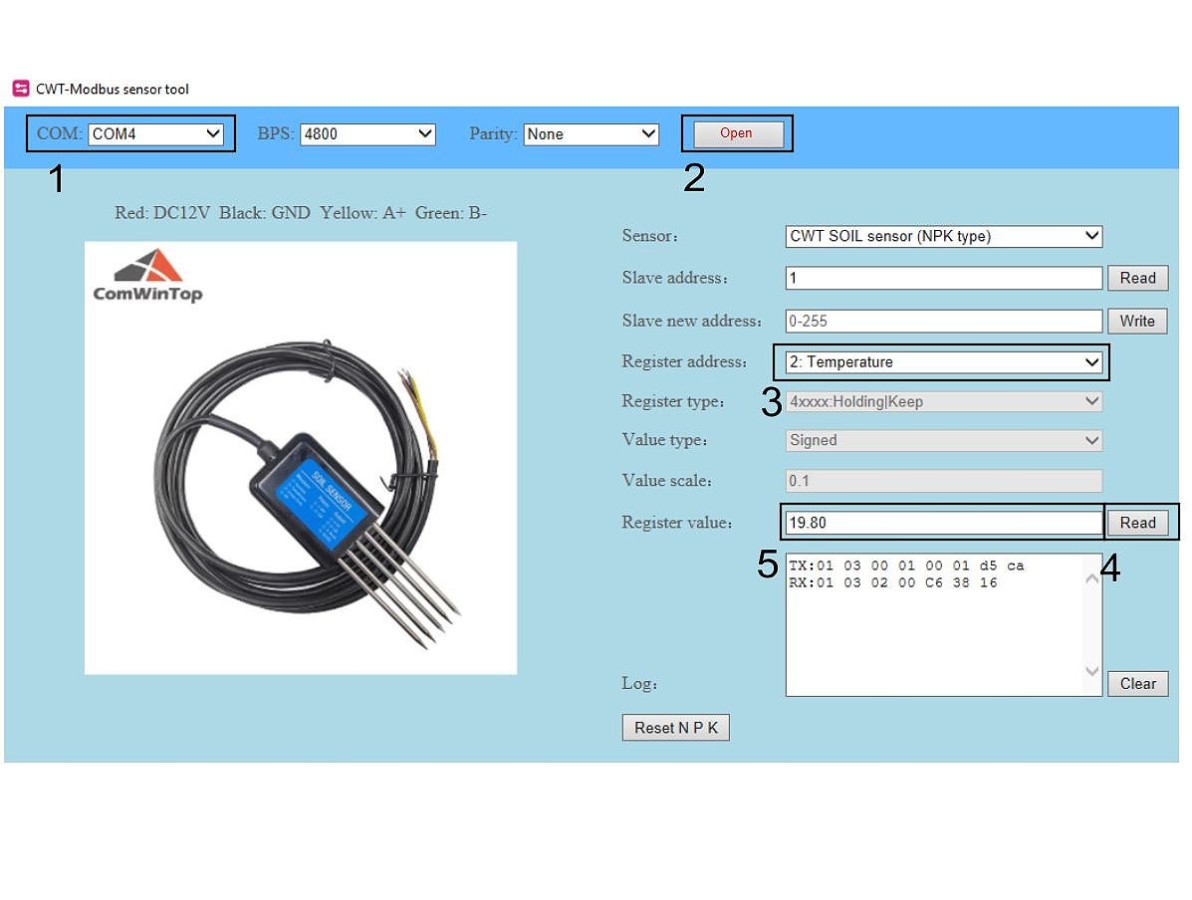

Utilização programa do fabricante

1 - Selecione a porta "COM" que está conectado o sensor com o conversor USB para RS485;

2 - Clique em "Open";

3 - Selecione em "Register Address" na direita "2: Temperature";

4 - Clique em "Read";

5 - Receba o valor em °C no campo "Register value".

Agora basta utilizar qualquer um dos "Register address" para ler o sensor o tipo de dado desejado.

Os comandos em hexadecimal serão apresentados na caixa.
TX é o que foi enviado e RX o que foi recebido. Caso nada apareça, verifique suas conexões e repita o processo.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
