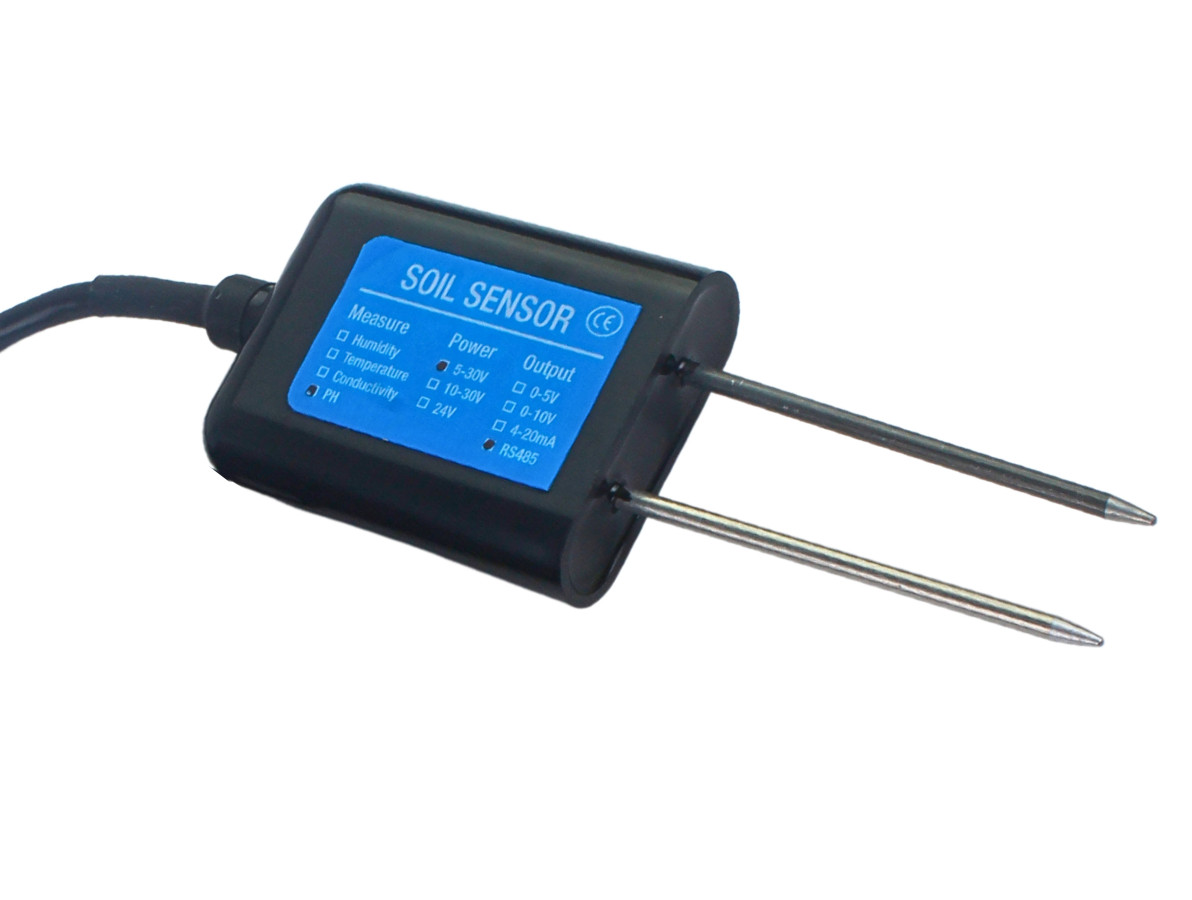

O Sensor de PH do Solo RS485 PH-S Modbus RTU é um dispositivo avançado projetado para monitorar as condições do solo de forma precisa e eficiente. Ele é especialmente projetado para agricultura de precisão, pesquisa científica e aplicações agronômicas.
Este sensor mede o nível de PH do solo. Ele é crucial para a agricultura, pois influencia a disponibilidade de nutrientes para as plantas. Níveis fora da faixa ideal (entre 5,5 e 7,0) podem limitar a absorção de nutrientes, afetando o crescimento e a produtividade das culturas. O solo ácido, por exemplo, torna certos nutrientes indisponíveis, enquanto o solo alcalino pode levar à toxicidade por outros.

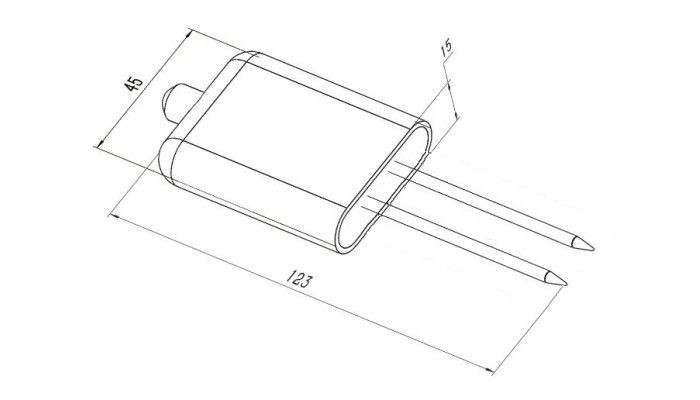

Dimensões do Sensor NPK
Este sensor utiliza a tecnologia RS485 para a transmissão de dados, o que possibilita uma integração perfeita com sistemas de monitoramento e controle. Sua notável precisão e confiabilidade garantem resultados consistentes e de alta qualidade.
Importante, a medição de PH adota um método geral de detecção rápida, o que pode levar a certas imprecisões. Portanto, é importante usar essa informação com cautela como referência para o plantio.
Na hora da instalação é importante que não haja materiais sólidos abaixo na hora da perfuração.
Também é possível instalar horizontalmente, cavando num raio de 20cm e instalando. Sendo na instalação horizontal o cuidado de instalar a pelo menos 7cm abaixo do solo para uma boa leitura.
Sua área de medição é 5cm de diâmetro.

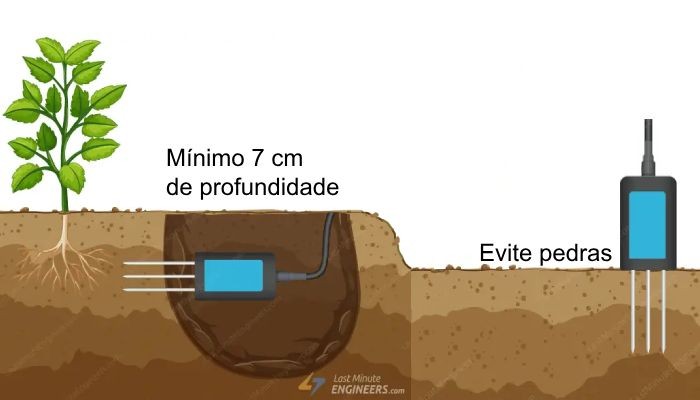

Métodos de instalação do Sensor PH-S

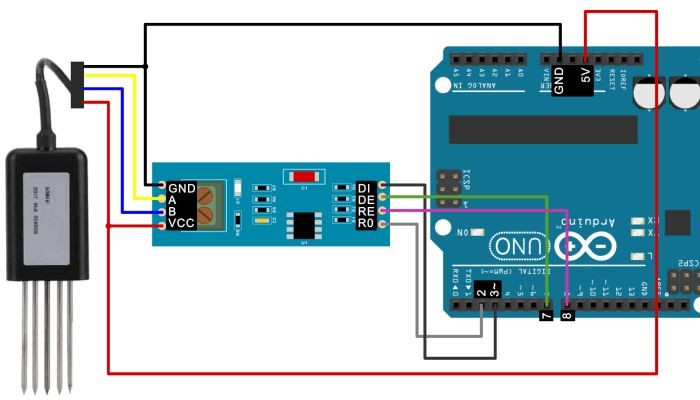

Exemplo de conexão do sensor PH-S
Para testar utilizando o software do fabricante, basta conectar o sensor em um módulo conversor USB para RS485 conectando seus respectivos cabos e alimentando de forma externa.
Após isto abra o software do fabricante, selecione a porta COM do dispositivo na parte superior esquerda, clique em Open (Caso seja novo, basta escolher a porta apenas).
Logo após isto pode selecionar o modelo em "Sensor", selecionando o CWT-SOIL-PH-S, logo abaixo nas opções, selecione o dado que será lido em Register Address, depois clique no botão "Read" localizado ao lado de Register Value.
Comandos em hexadecimal serão apresentados na caixa, TX é o que foi enviado e RX o que foi recebido. Caso nada apareça, verifique suas conexões e repita o processo.
O valor lido é mostrado no campo "Register Value", conforme unidades de medidas do datasheet.
CARACTERÍSTICAS:
- Sensor de PH do Solo;
- Desempenho Estável;
- Alta Sensibilidade;
- Resposta Rápida e Saída Estável;
- Apropriado para Todos os Tipos de Solos;
- Pode ser Enterrado no Solo a Longo Prazo;
- Resistência à Eletrólise;
- Resistência à Corrosão;
- Vedação a Vácuo;
- Completamente à Prova d'água;
- Sondas produzidas em aço inoxidável 316;
- Download Datasheet e programas;
- Download Código para Arduino.
ESPECIFICAÇÕES:
- Modelo: CWT-SOIL-PH-S;
- Sinal comunicação: RS485 Modbus RTU
- Tensão de Alimentação: 4,5 a 30VDC;
- Consumo Máx.: 0,5W (fonte de 24VDC)
- Categoria da Proteção: IP68;
- Material da Ponta de Prova: Aço Inoxidável 316;
- Material de Selagem: Resina epóxi;
- Faixa de PH: 3-9PH +-0.3PH (Tempo de Resposta: ≤10s);
- Comprimento do cabo: 2m;
- Quantidade de Sondas: 2;
- Dimensões (CxLxA): 123x45x15mm;
- Peso: 137g.
