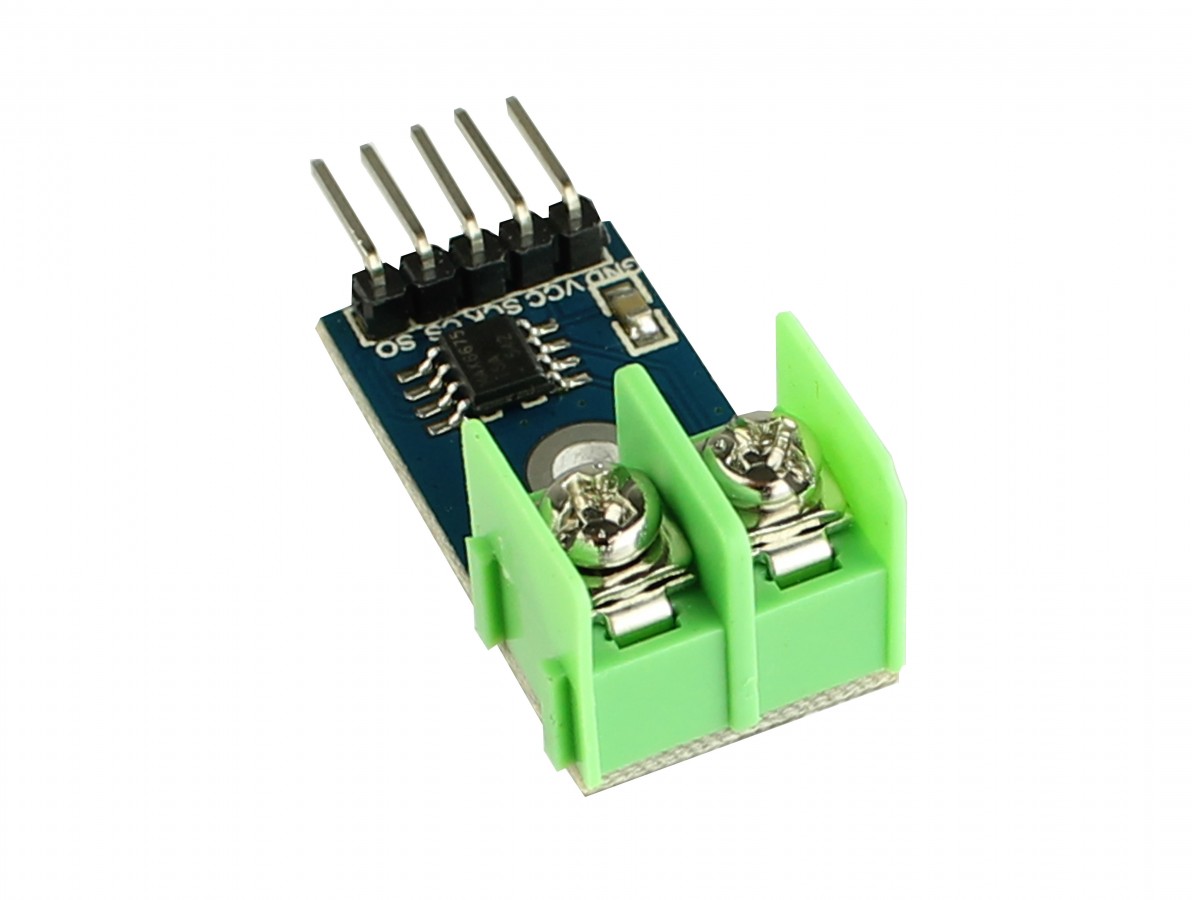

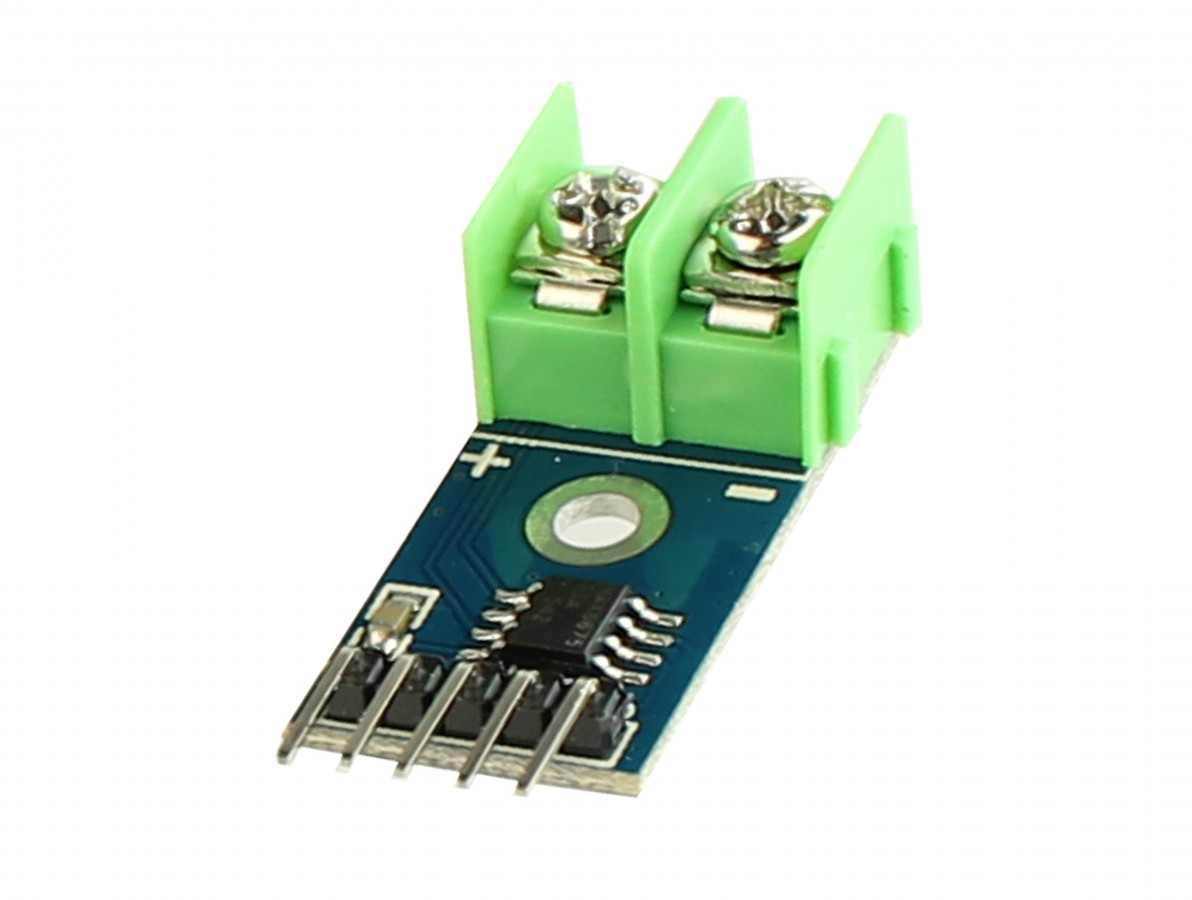

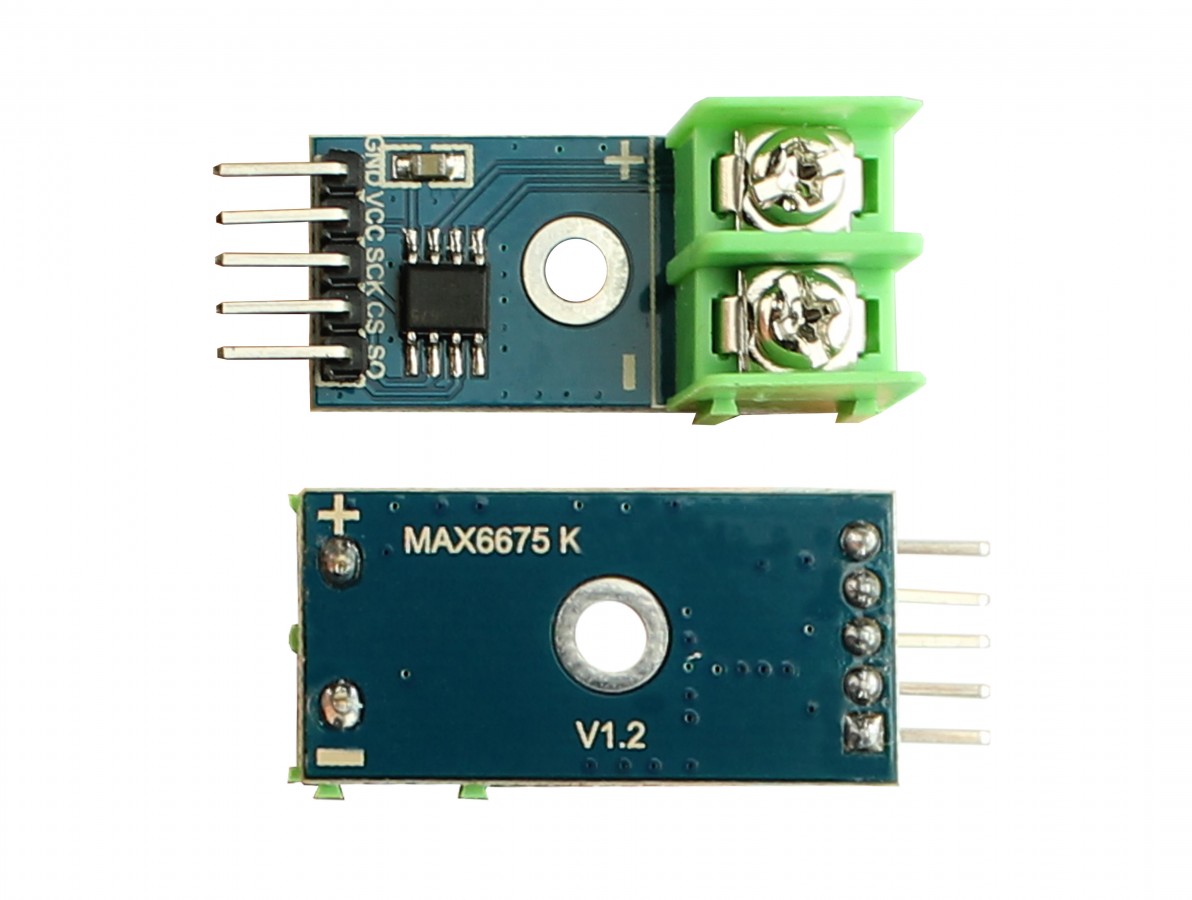

O Módulo de Leitura Max6675 é um excelente dispositivo eletrônico destinado a fazer a medição e leitura de temperaturas de termopares tipo k entre 0 a incríveis 1024°C, integrando os valores obtidos junto a microcontroladores Arduino, Raspberry Pi, PIC e outros.
Bastante compacto, pode ser considerado um modelo muito preciso, possibilitando comunicação do tipo SPI (3 fios), além de contar com bornes a parafuso para fixação dos conector da sonda de temperatura.
O Módulo de Leitura Max6675 é indicado para quem já possui um termopar, podendo ser amplamente empregado em projetos com estufas, fornos, refrigeradores e outros ambientes, lembrando que somente o sensor pode ficar exposto a essas máximas.
Para maior controle e eficiência, conta ainda com circuito para detecção de quebra do termopar, garantido que os resultados obtidos sejam corretos e defeitos de quebra sejam comunicados ao usuário.

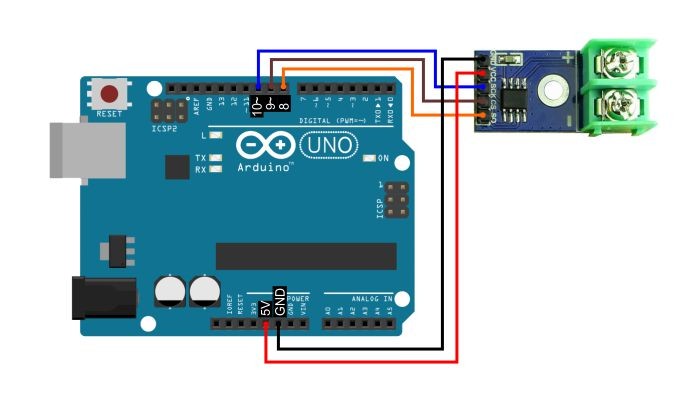

Ligação Max6675 com Arduino

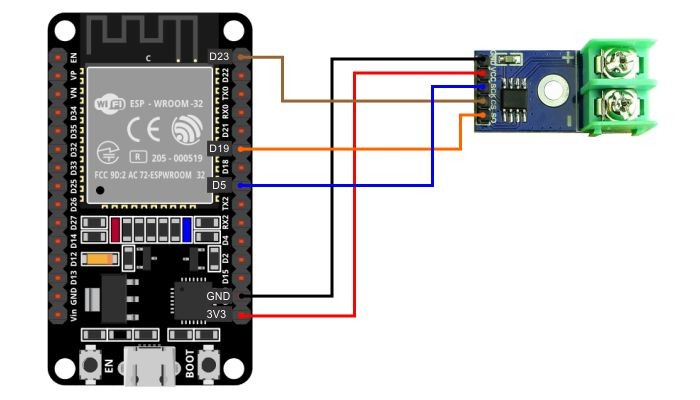

Ligação Max6675 com ESP32
CARACTERÍSTICAS:
- Módulo de Leitura para Termopar Tipo K;
- Módulo de Max6675 para leitura;
- Ideal para leituras externas e internas;
- Compatível com Arduino, Raspberry Pi, PIC, etc;
- Detecção de quebra de termopar;
- Compatível com Termopar tipo K;
- Comunicação do tipo SPI (3 fios);
- Perfuração para fixação;
- Acompanha bornes e barra de pinos;
- Fácil utilização;
- Download Código Exemplo ESP32;
- Download Datasheet Max6675.
ESPECIFICAÇÕES:
- Chip: Max6675;
- Tensão de operação: 3.0 - 5.5V DC;
- Corrente: 50mA;
- Temperatura de teste: 0 ° - 1024°C;
- Resolução: 0.25°C;
- Temperatura de trabalho: -20 - 85°C;
- Interface: SPI;

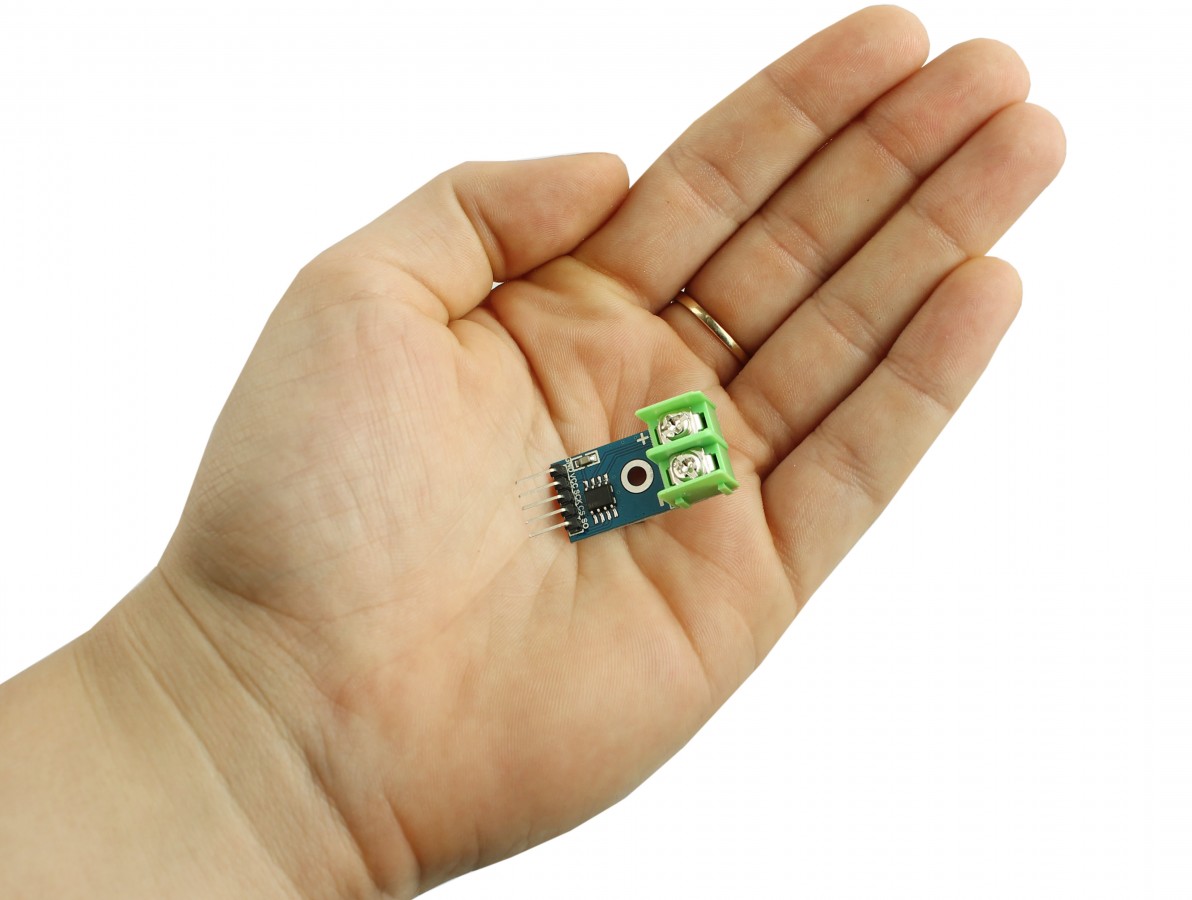

- Dimensões do módulo (CxLxA): 32x15x14mm; (ignorando-se os pinos)
- Peso com embalagem: 5,8g.
