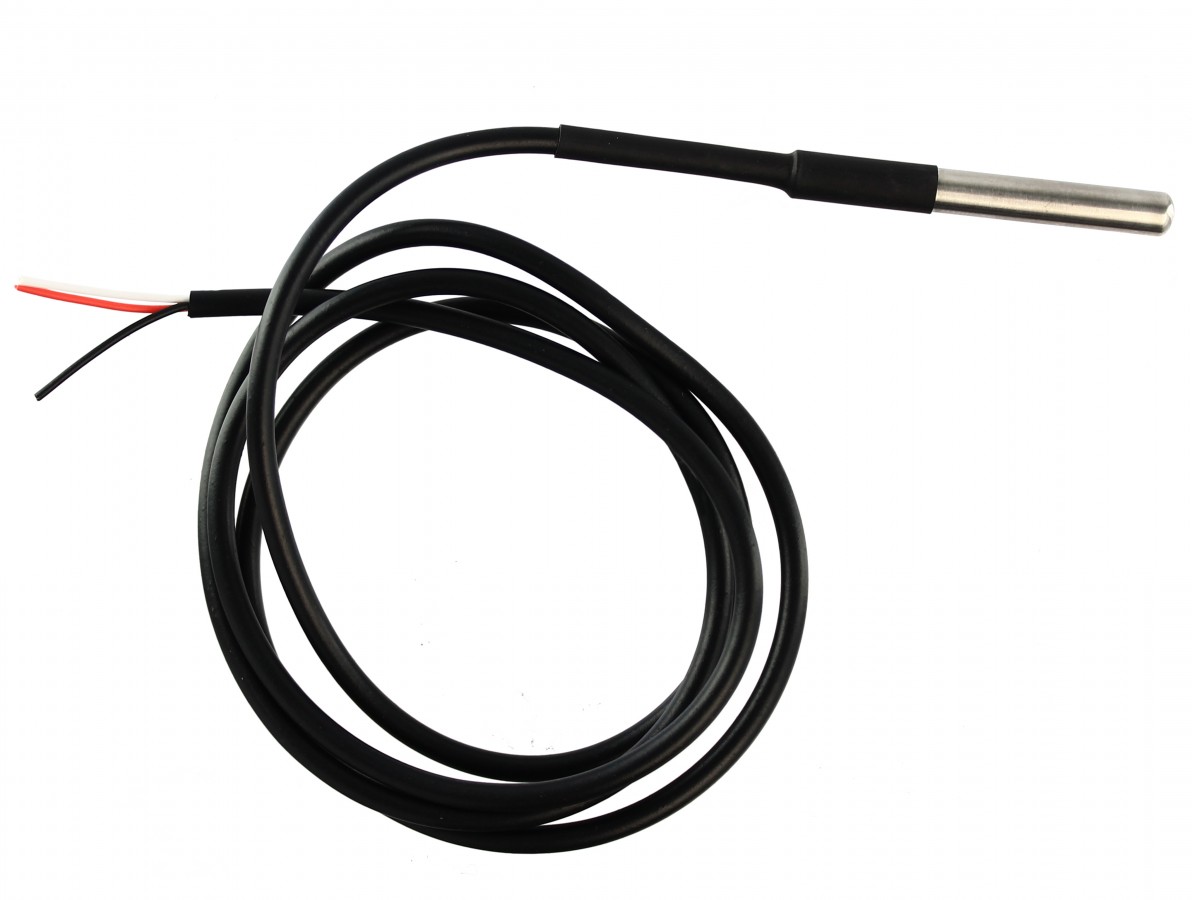

O Sensor de Temperatura DS18B20 é um componente eletrônico digital desenvolvido para ser aplicado nos mais diversos ambientes, pois é capaz de medir a temperatura em locais úmidos, inclusive estando submerso na água. Para que ele entre em funcionamento é necessário estar conectado junto a uma plataforma de prototipagem, por exemplo, o Arduino.

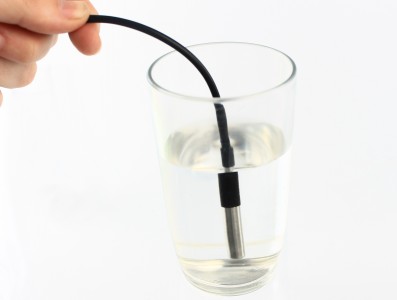

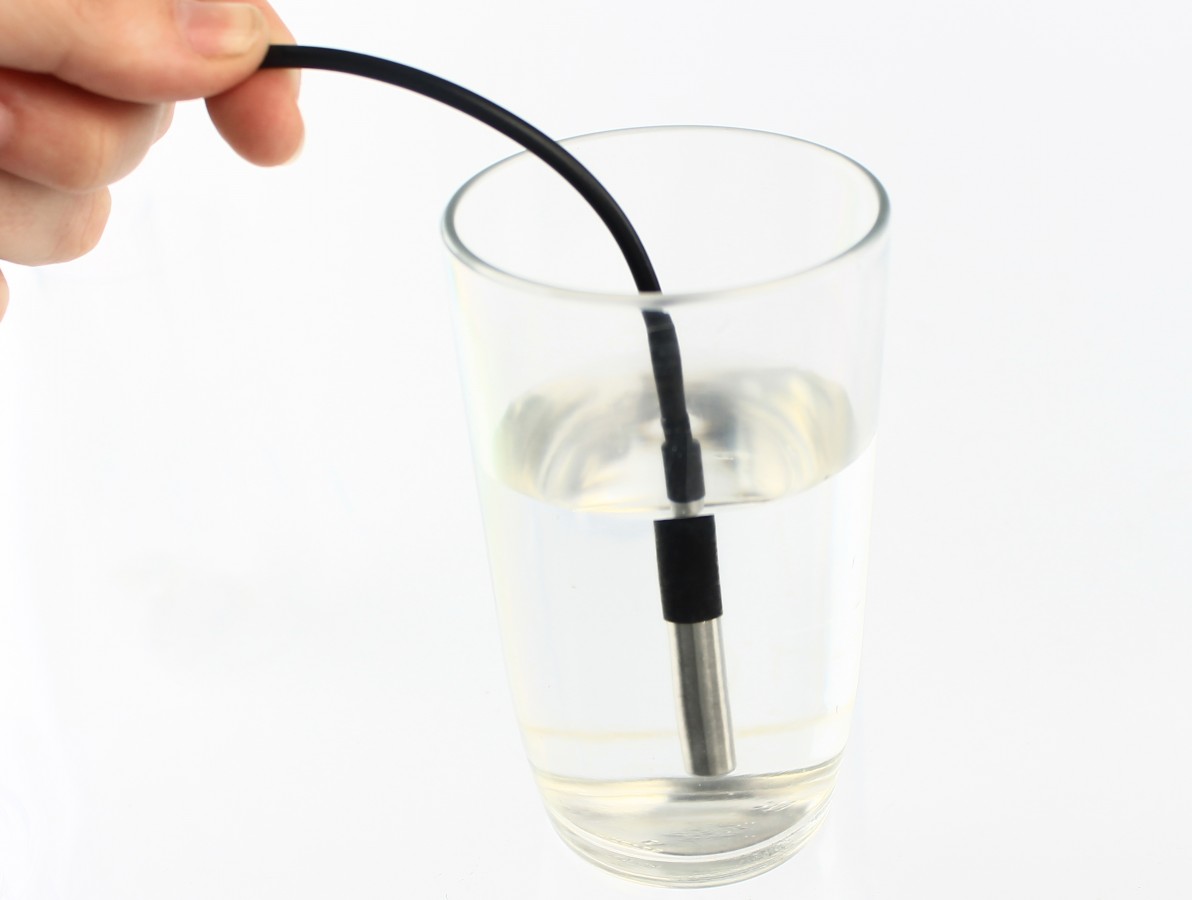

Por ser à prova d’água permite as mais diversas aplicações, e em razão de poder ser submerso na água, o sensor de temperatura é produzido em aço inox e o cabo é revestido em material isolante, para que não sofra nenhum dano decorrente da umidade.
Um diferencial do sensor DS18B20 é a sua capacidade de possibilitar leituras com resolução entre 9 a 12-bit, a qual é configurável. Além de possuir uma inteface de comunicação simples por meio de um fio único, função conhecida como 1-Wire, que permite ligar vários sensores de temperatura em uma única saída digital do Arduino.
![Sensor de Temperatura DS18B20 à Prova D'Água - [1007013]](https://www.usinainfo.com.br/1007013-infografico/sensor-de-temperatura-ds-18b20-a-prova-d-agua.jpg "Sensor de Temperatura DS18B20 à Prova D'Água - [1007013]")

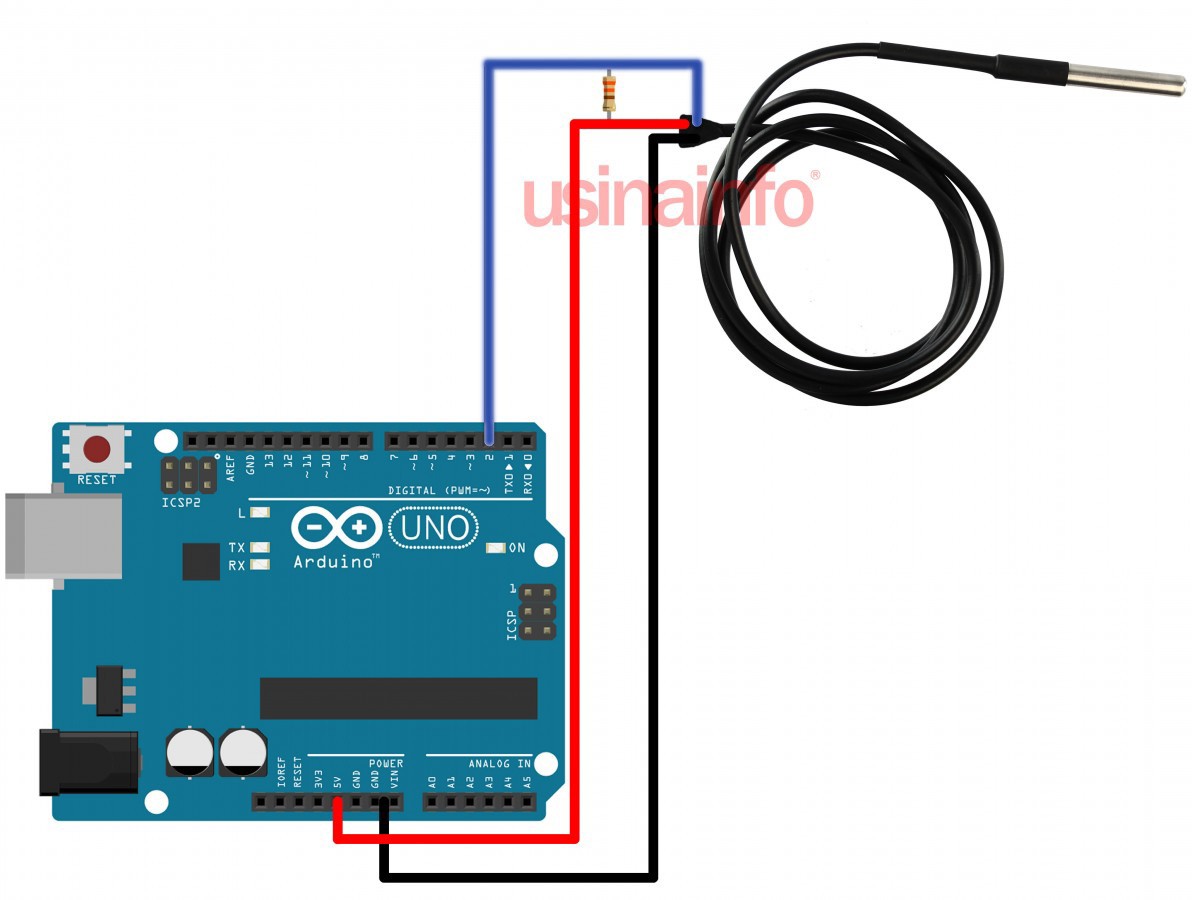

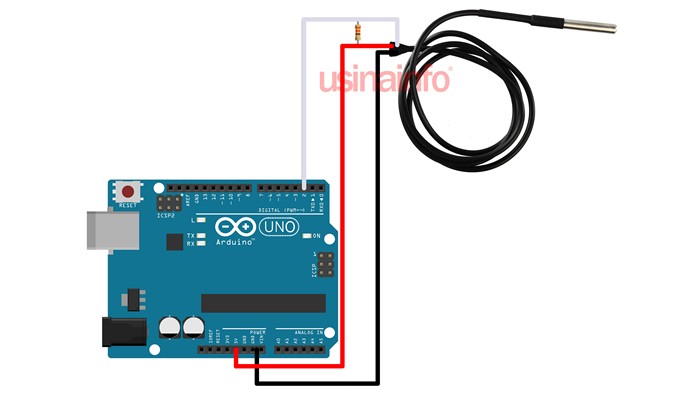

Sensor de Temperatura DS18B20 com Arduino
Só é possível executar a função 1-Wire em razão de cada sensor possui um número serial único de 64-bit, e isso permite controlar um grande ambiente, como o interior de um prédio, por exemplo, uma sala de máquinas ou ainda a temperatura da água em diversos reservatórios, entre outros.
Faixa de leitura de -55°C a +125°C com precisão:
±0.5°C - 9 bits - tempo de leitura 93,75ms.
Faixa de leitura de -10°C a +85°C com precisão ajustável:
±0,5°C - 9 bits - tempo de leitura 93,75ms;
±0,25°C - 10bits - tempo de leitura 187ms;
±0,125°C - 11 bits - tempo de leitura 375ms;
±0,0625°C - 12 bits (Padrão) - tempo de leitura 750ms.
Importante mencionar que apesar de medir até 125ºC, a temperatura máxima recomendada é de 100ºC, já que o cabo do sensor é revestido em PVC.
![Sensor de Temperatura DS18B20 à Prova D'Água - [1029516]](https://www.usinainfo.com.br/1029516-infografico/sensor-de-temperatura-ds-18b20-a-prova-d-agua.jpg "Sensor de Temperatura DS18B20 à Prova D'Água - [1029516]")

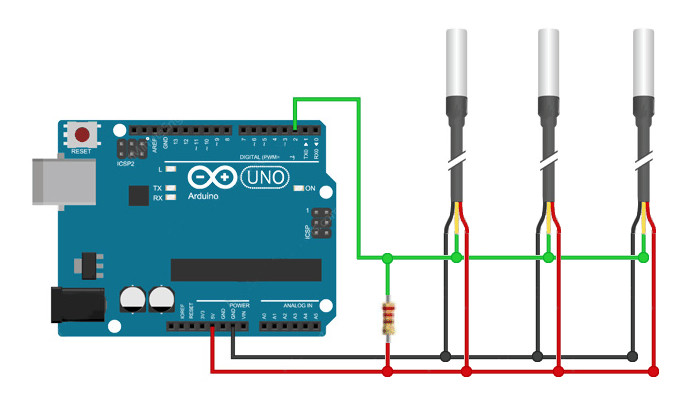

Conexão 1 Wire Sensor DS18B20 Inox
Se você precisa de um sensor de grande confiabilidade e precisão, este é o produto que vai satisfazer a sua necessidade, apresentando ótimo acabamento e excelentes resultados.
ACESSE O PROJETO NO BLOG: Blog Usinainfo - MÓDULO 8 DÍGITOS COM DISPLAY 7 SEGMENTOS E SENSOR DE TEMPERATURA A PROVA D' ÁGUA.
CARACTERÍSTICAS:
- Sensor de temperatura para Arduino;

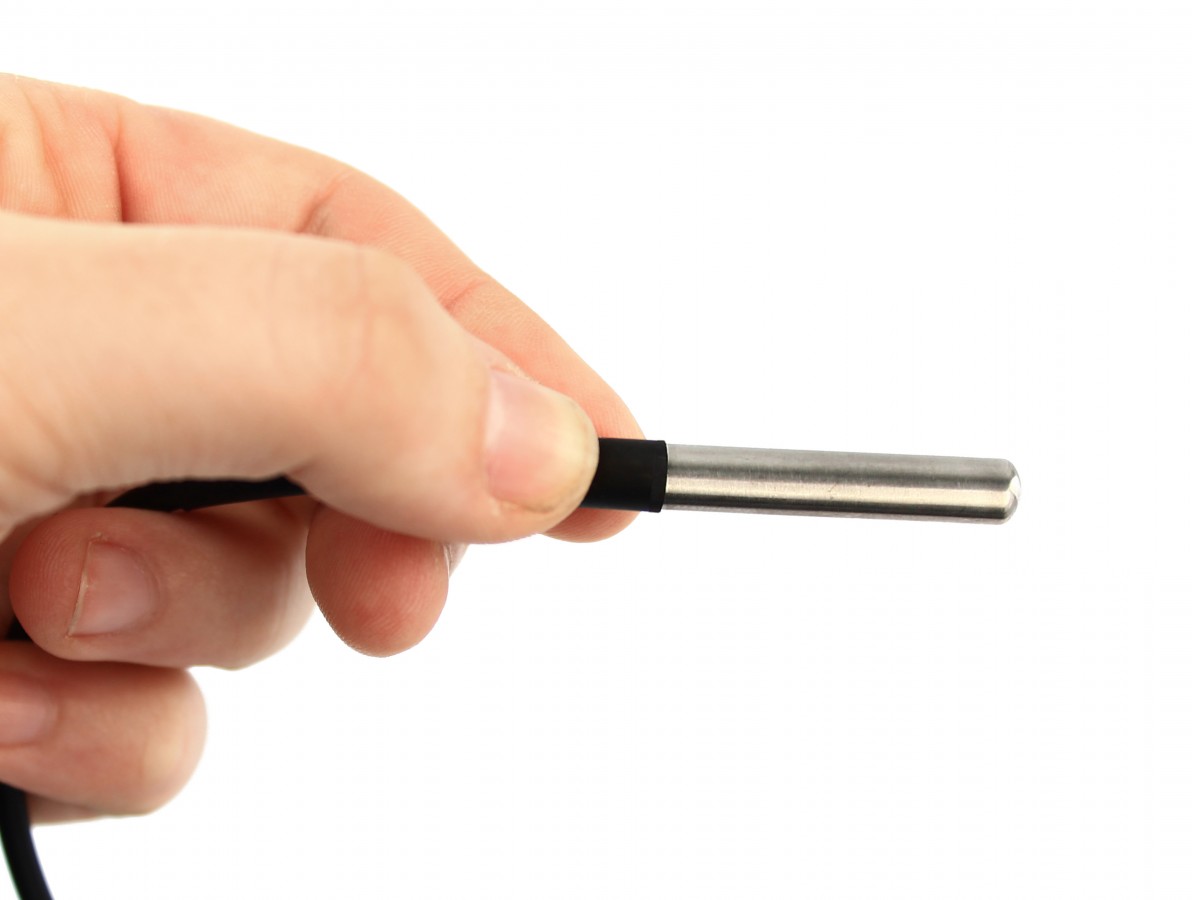

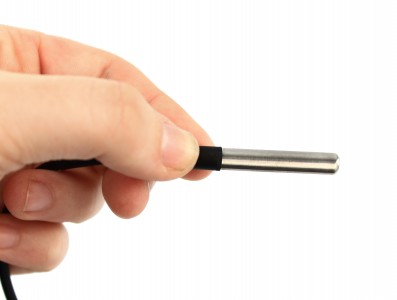

- Produzido em aço inox (6x50mm);
- Possibilita a utilização de diversos sensores no mesmo pino digital (1-Wire);
- À prova d’ água;
- Cabo revestido em PVC;
- Ideal para medir temperaturas em grandes ambientes, incluindo aquáticos;
- Indicado para hidroponia e aquaponia;
- Grande precisão;
- Excelente relação custo x benefício;
- Datasheet DS18B20.
ESPECIFICAÇÕES:
- Modelo: DS18B20;
- Tensão de alimentação: 3.0 - 5.5VDC;
- Leitura de temperatura entre: -55°C a +125°C;

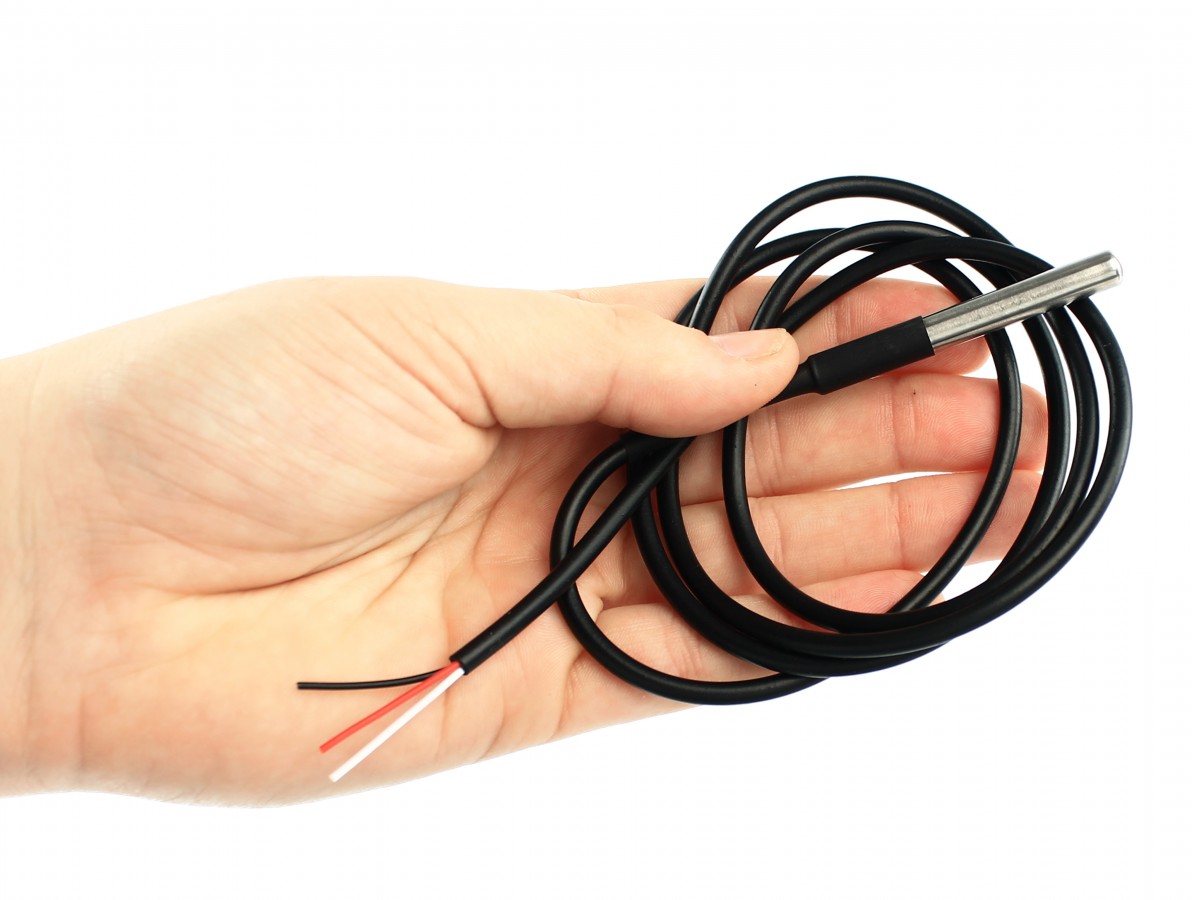

- Fios: Vermelho(VCC), Branco ou Azul ou Amarelo (DATA) e Preto(GND);
- Tempo de atualização: <750ms;
- Margem de Erro: ±0.5°C;
- Resolução: 9 ou 12 bits;
- Interface 1 fio (1 Wire);
- ID único de 64 bits;
- Diâmetro: 6mm;
- Comprimento do fio: 90cm;
- Peso: 21g.
30 outras opções
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
DisponivelR$ 1.133,10 -
-
-
*Nota para Pessoa Jurídica: Os produtos são comercializados para uso/consumo ou industrialização. Caso compre para revenda, em alguns Estados é necessário o pagamento de Substituição Tributária, os preços exibidos não incluem Substituição Tributária. Para ter o cálculo, faça seu pedido normalmente e solicite ao nosso suporte, por meio do Fale Conosco o valor da Substituição Tributária adicional ao seu pedido. Faça o pagamento dele somente após esta solicitação.
Atendimento
R. Marechal Floriano, 2183 // CEP: 98803-275 - Santo Ângelo/RS
(55) 3313-2778 contato@usinainfo.com.br
Comentários
Equipe Usinainfo
Sim, é possível fazer uma emenda no cabo. Utilize cabo de maior calibre de boa qualidade, de preferência com blindagem. O DS18B20 requer um resistor de pull-up entre o fio de dados e o fio de alimentação (VCC) para garantir a correta comunicação. A resistência recomendada é de 4.7k ohms. Certifique-se de que o resistor esteja corretamente posicionado próximo ao DS18B20. É importante garantir uma conexão sólida e confiável, faça uma emenda soldando os fios e protegendo-os com isolamento adequado, como termorretrátil.
Equipe Usinainfo
A principio não tem problema, essa distancia a tecnologia 1wire funciona normalmente.
