Sensor de Tensão AC 0-250V Zmpt101b / Voltímetro para Arduino

O Sensor de Tensão AC Zmpt101b é um módulo eletrônico capaz de verificar a existência de energia alternada de até 250V em um determinado circuito onde esteja conectado, apresentando resultados rápidos e precisos em projetos de automação residencial ou robóticos onde seja necessário verificar a presença de tensão.

Além disso, ele pode ser utilizado para fazer a medição da tensão por meio da função voltímetro, permitindo ao usuário verificar o valor exato que está passando nos fios em determinado momento. Importante destacar que para funcionar precisa ser alimentado com tensão DC de 5 a 30V com corrente máxima de 2mA, de forma a alimentar o CI do circuito por meio dos pinos VCC e GND.

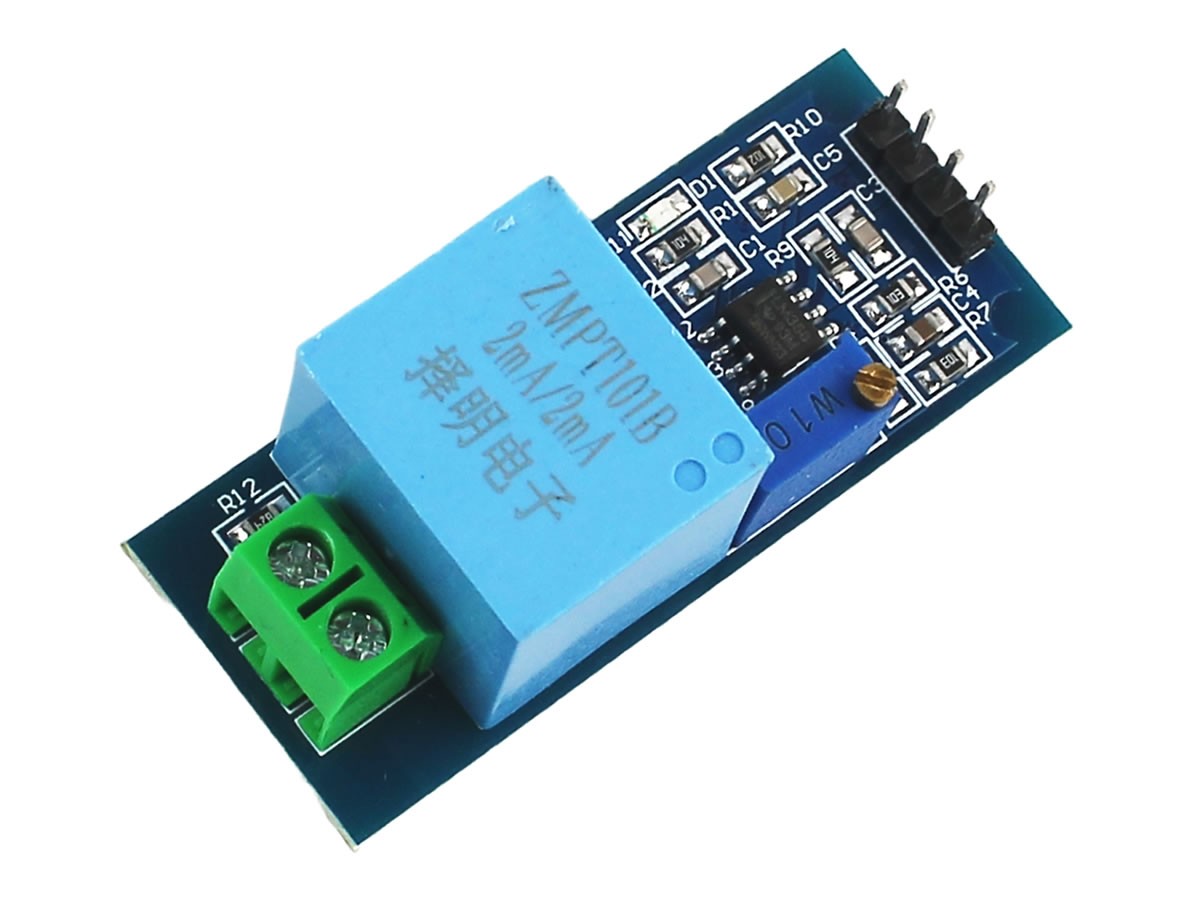

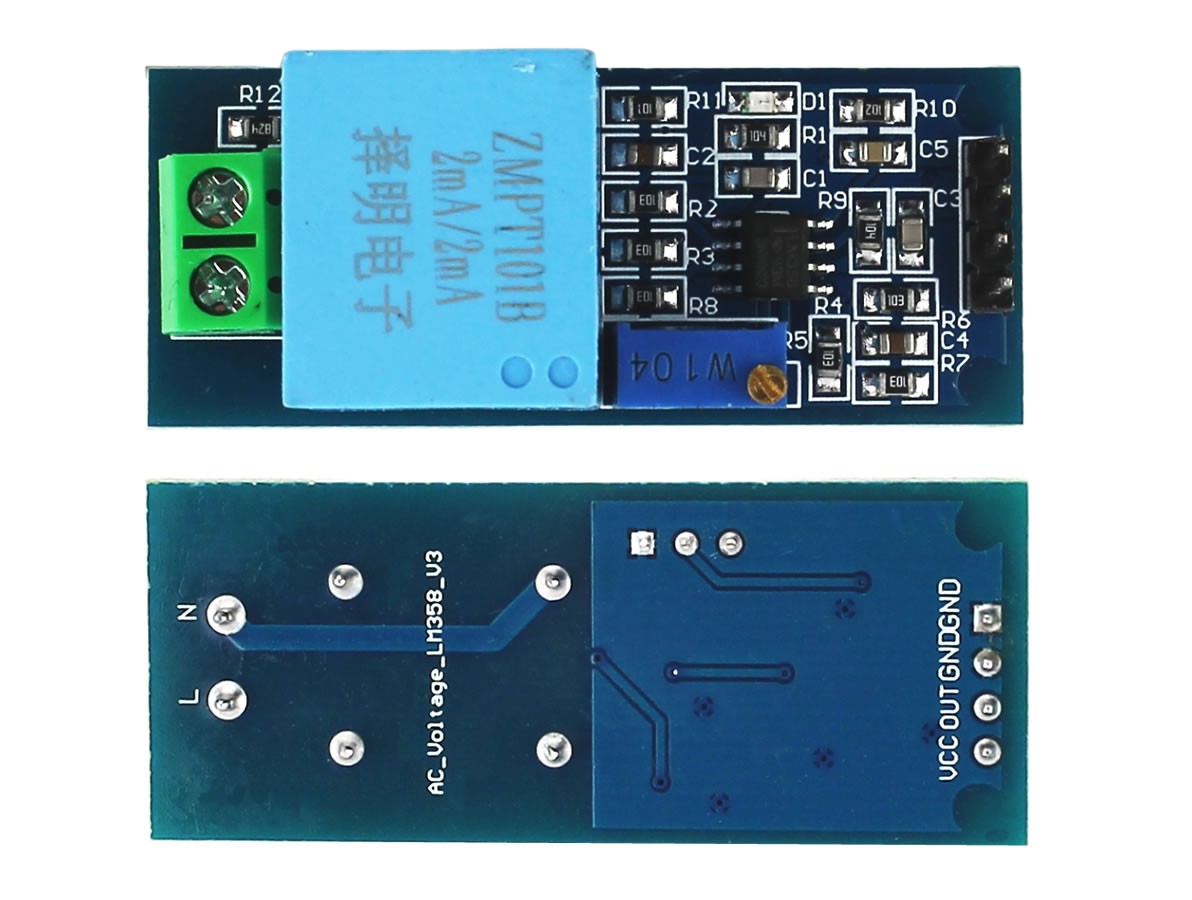

O Sensor de Tensão AC Zmpt101b apresenta bornes a parafuso para a entrada de energia AC e pinagem alimentação do circuito com energia DC, além de dois pinos para saída de sinal.

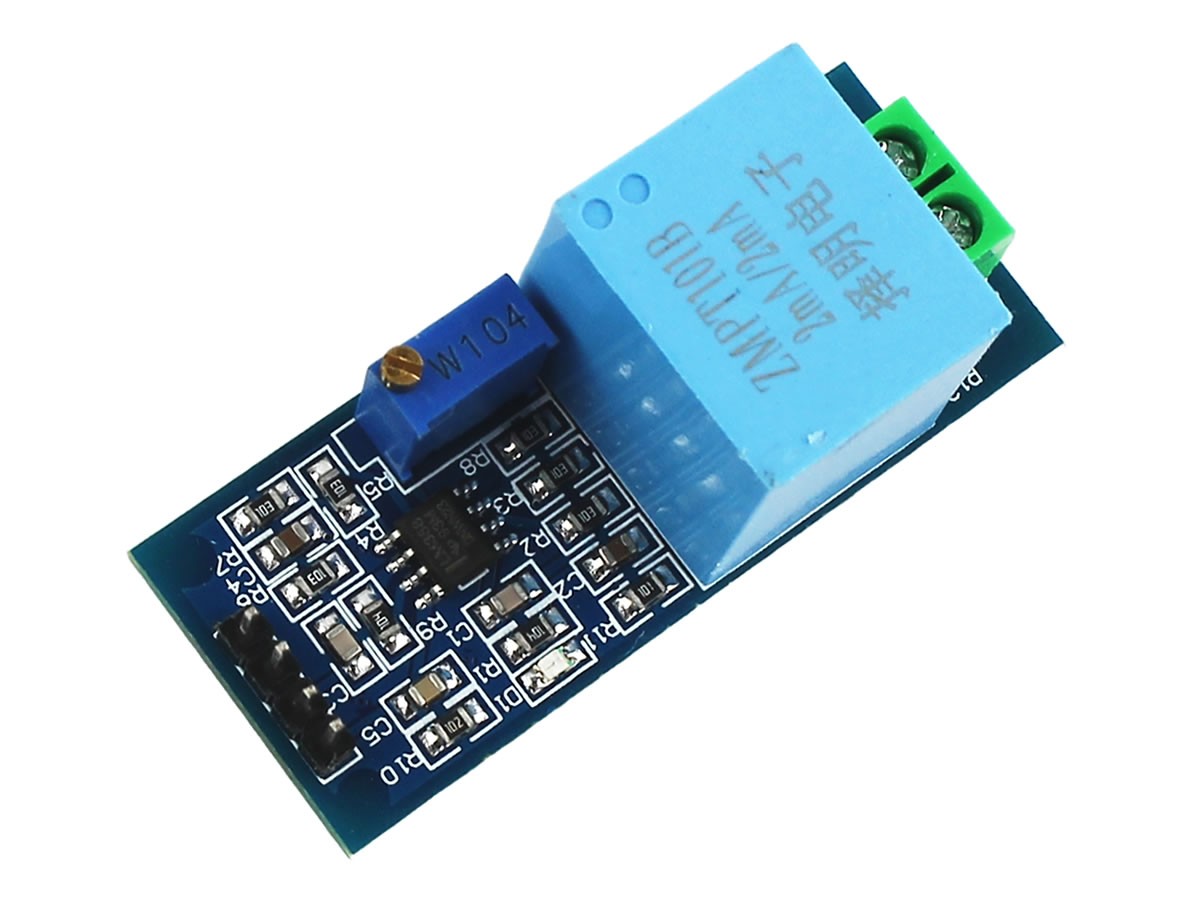

O princípio de funcionamento é simples, quando entra energia AC no circuito ele libera um valor de sinal x nos pinos, sempre que variar a tensão alternada variar a de sinal também vai. Vale destacar ainda a presença de um potenciômetro para calibração da forma de onda na saída.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
