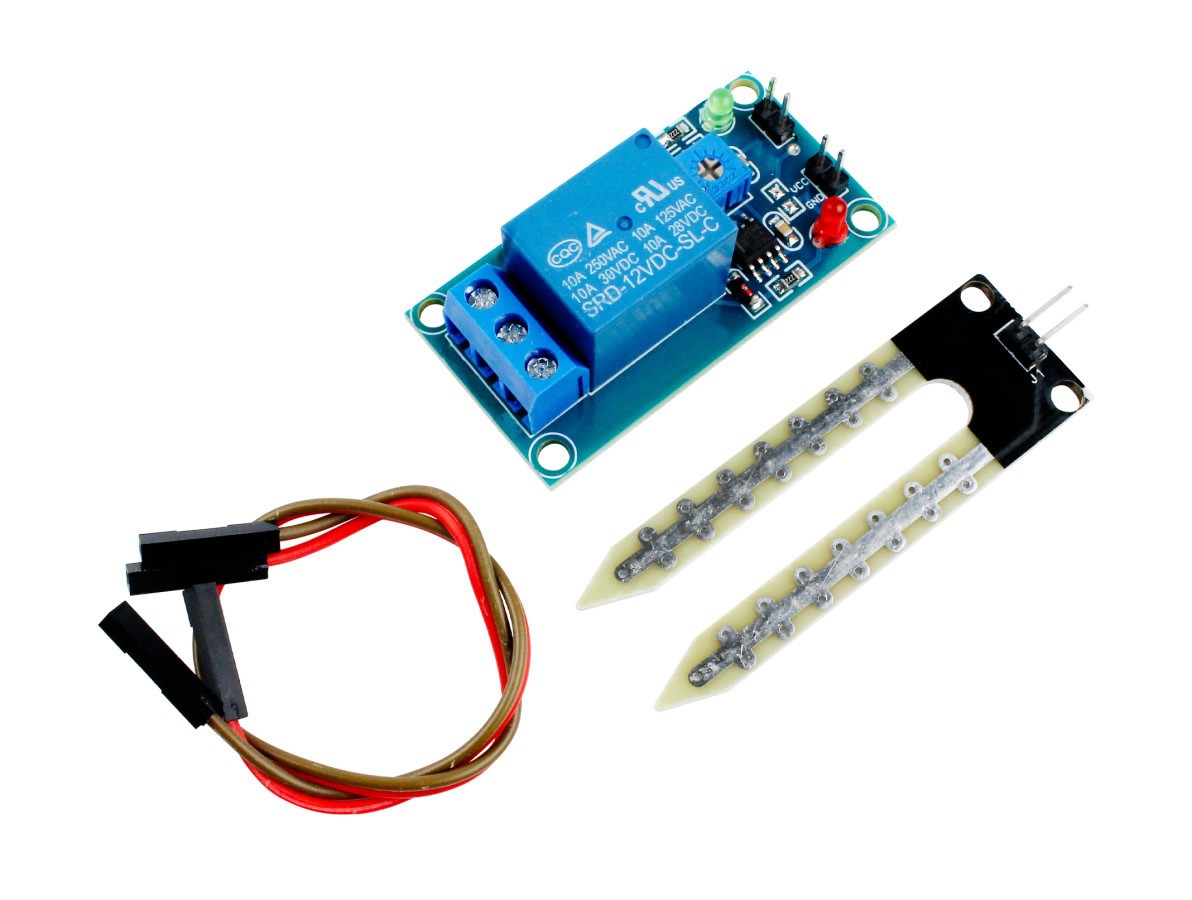

Sensor de Umidade de Solo 12V com Relé FC-50

O Sensor de Umidade de Solo 12V com Relé é um módulo eletrônico autônomo capaz de controlar o acionamento de um relé sempre que seu determinado índice de umidade for atingido, de forma a acionar uma mini bomba de água, por exemplo, e reverter o ciclo atual.

Na saída do módulo existem dois pinos para alimentação do dispositivo com tensão contínua de 12VDC, além de outros dois pinos para conexão de um sensor de umidade do solo, o qual deve ser cravado diretamente na terra do local que se deseja fazer o monitoramento.

O Sensor de Umidade de Solo 12V com Relé pode ser utilizado em sistemas de irrigação, pomares, estufas e em muitos outros casos em que a umidade do solo seja relevante, permitindo acionar bombas de água, ventiladores com umidificadores integrados ou quaisquer outras cargas de até 250V 10A AC ou cargas DC de até 30V 10A.

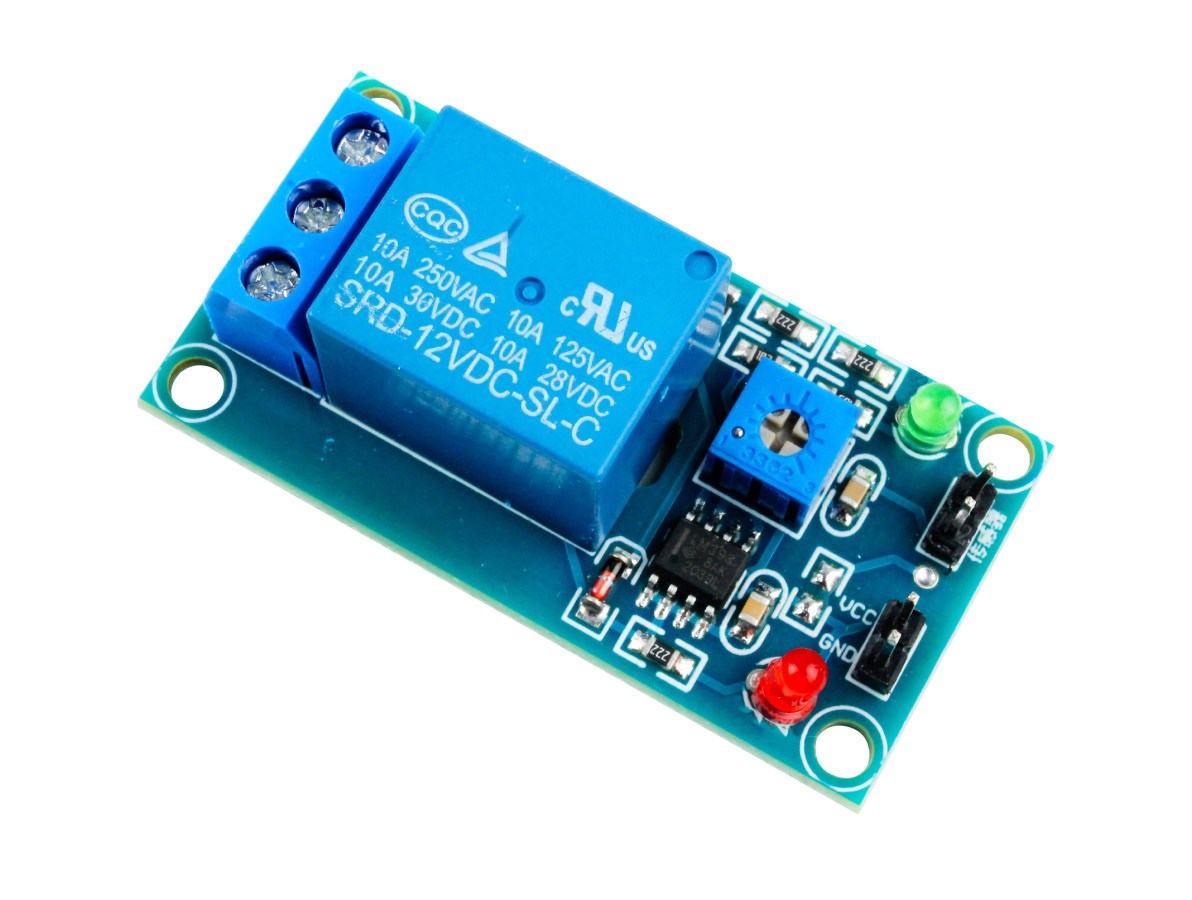

Ele possui ainda um trimpot que permite definir o ponto de acionamento do relé, onde o mesmo vai acionar e ficar ligado até o momento que o sensor de umidade do solo atinja novamente o valor selecionado.

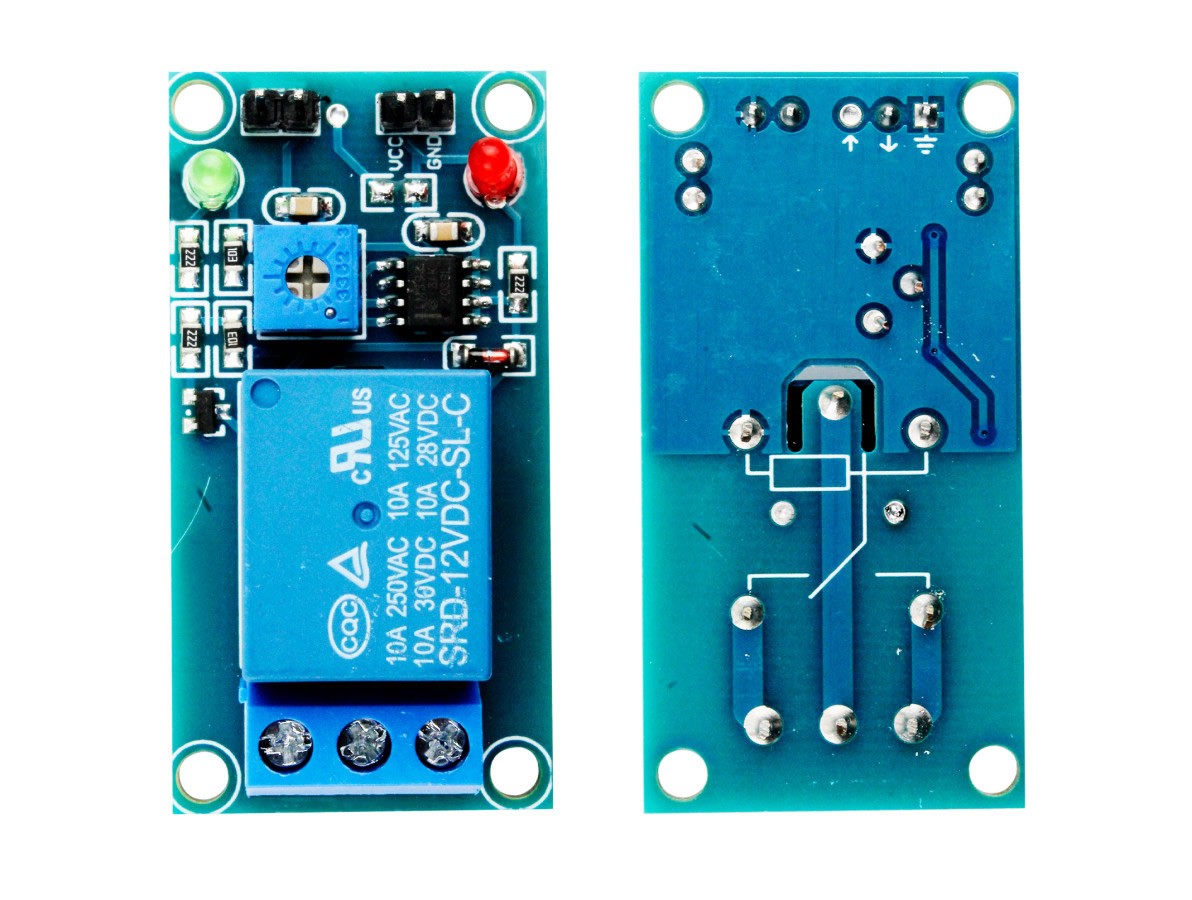

Para facilitar a conexão da carga, o Sensor de Umidade de Solo 12V com Relé apresenta bornes a parafuso com as seguintes indicações: normalmente aberto, comum e normalmente fechado, assim é possível ligar da forma que melhor atenda seu projeto. Conta ainda com locais para fixação, um em cada extremidade, além de dois leds, sendo o verde para indicação de status do relé e vermelho para indicação da energia de alimentação.

Para verificar a umidade do solo é preciso cravar o sensor de umidade na terra do local que deseja monitorar, na sequência, é preciso alimentar o módulo e conectar a carga desejada, fazendo o ajuste do ponto de acionar o relé por meio do trimpot integrado do módulo.

O Sensor de Umidade de Solo 12V com Relé funciona por meio de um tipo de eletrodo condutor que é capaz de conduzir corrente elétrica pela terra, de modo que, a medida de água aumenta diminui a resistência e aumenta a condutividade e a medida que a terra fica seca aumenta a resistência e diminui a condutividade, essa variação é que é detectada pelo sensor, que vai acionar o relé diante do ponto de ajuste definido.

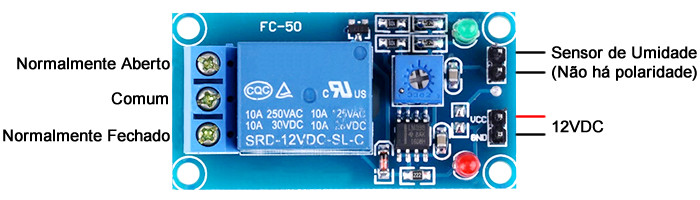

Conexões Sensor de Umidade de Solo 12V com Relé

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
