O Transistor CD1585 trata-se de um pequeno componente eletrônico utilizado comumente como amplificador e interruptor de sinais elétricos, além de ser utilizado como retificador elétrico em circuitos, possuindo as mais diversificadas funções.
Em resumo, o Transistor CD1585 amplifica um sinal elétrico fraco em um mais forte, de modo a proporcionar a exata comunicação elétrica entre os circuitos.
O funcionamento do Transistor CD1585 é simples, a corrente elétrica que passa entre coletor e emissor vai variar dentro de parâmetros pré-ajustado, os quais são definidos pelo projetista. A variação é feita através da variação de corrente em um dos terminais, o qual é chamado de base, o que ocasiona o processo de amplificação de sinal.

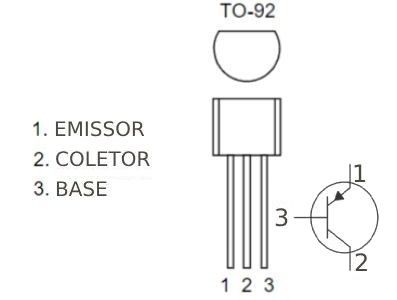

Conexões dos Pinos Transistor CD1585 / CDA1585
Se você precisa de um amplificador e interruptor de sinais elétricos eficiente o Transistor CD1585 é o mais indicado, apresentando baixo custo e muita funcionalidade.
Lembrando que a principal diferença entre um este transistor PNP para os NPN é que a corrente de base é negativa em relação ao emissor.
Atenção: Modelo varia conforme estoque, sendo enviado os modelos CD1585 ou CDA1585.
CARACTERÍSTICAS:
- Transistor CD1585 ou CDA1585;
- Kit com 5 unidades;
- Transistor PNP de uso geral;
- Amplificador e interruptor de sinais elétricos;
- Datasheet CD1585;
- Datasheet CDA1585.
ESPECIFICAÇÕES:
- Modelo: CD1585 ou CDA1585;
- Tipo: PNP;
- Quantidade: 5 unidades;
- Tensão Coletor-emissor Vceo: -20VDC ou -40VDC conforme modelo;
- Tensão Coletor-base Vcbo: -20VDC;
- Tensão Emissor-base Vebo: -6VDC;
- Corrente Coletor Ic: -2A;
- Encapsulamento: TO-92;
- Temperatura de Operação: -55° a 150°C;
- Dimensões (CxLxA): 4,5x3,5x4,5mm; (ignorando-se os terminais)
- Peso: 1g.
