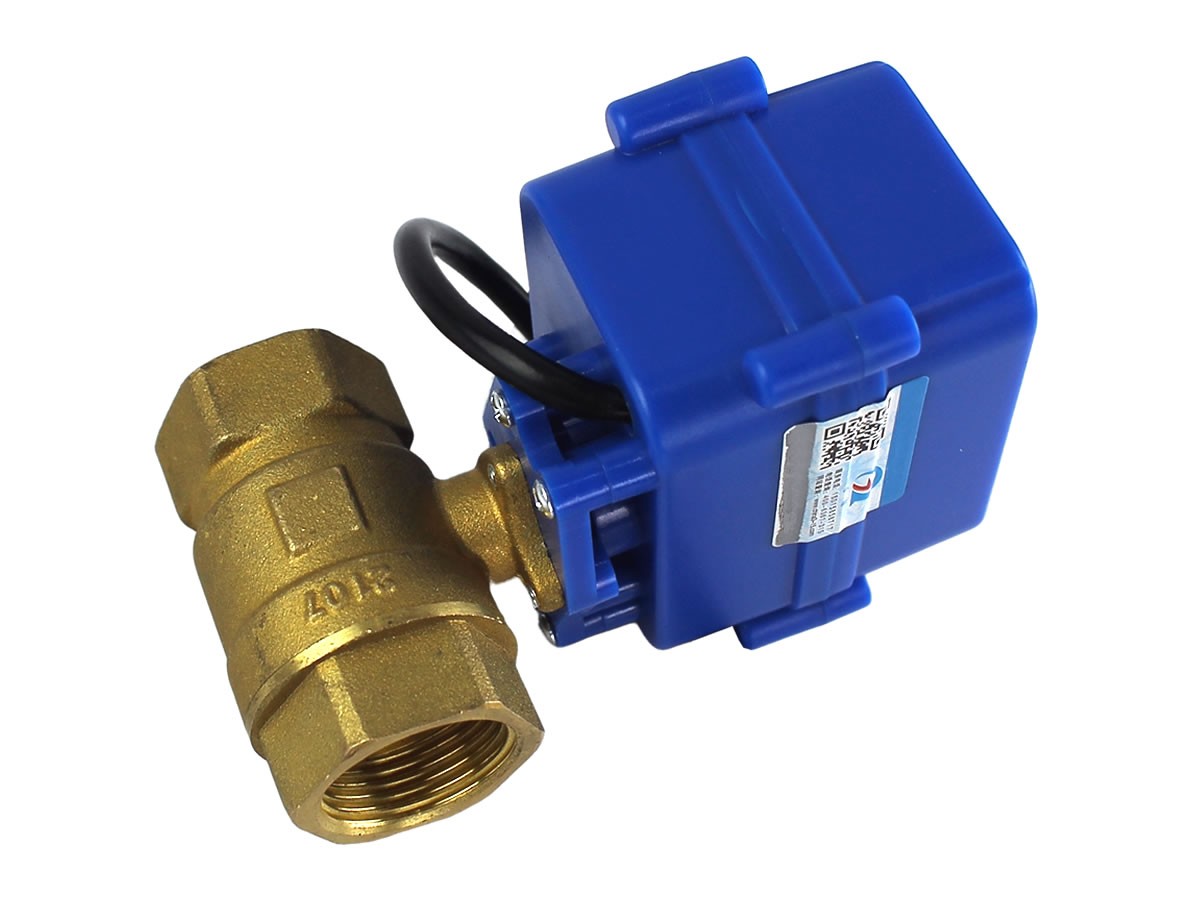

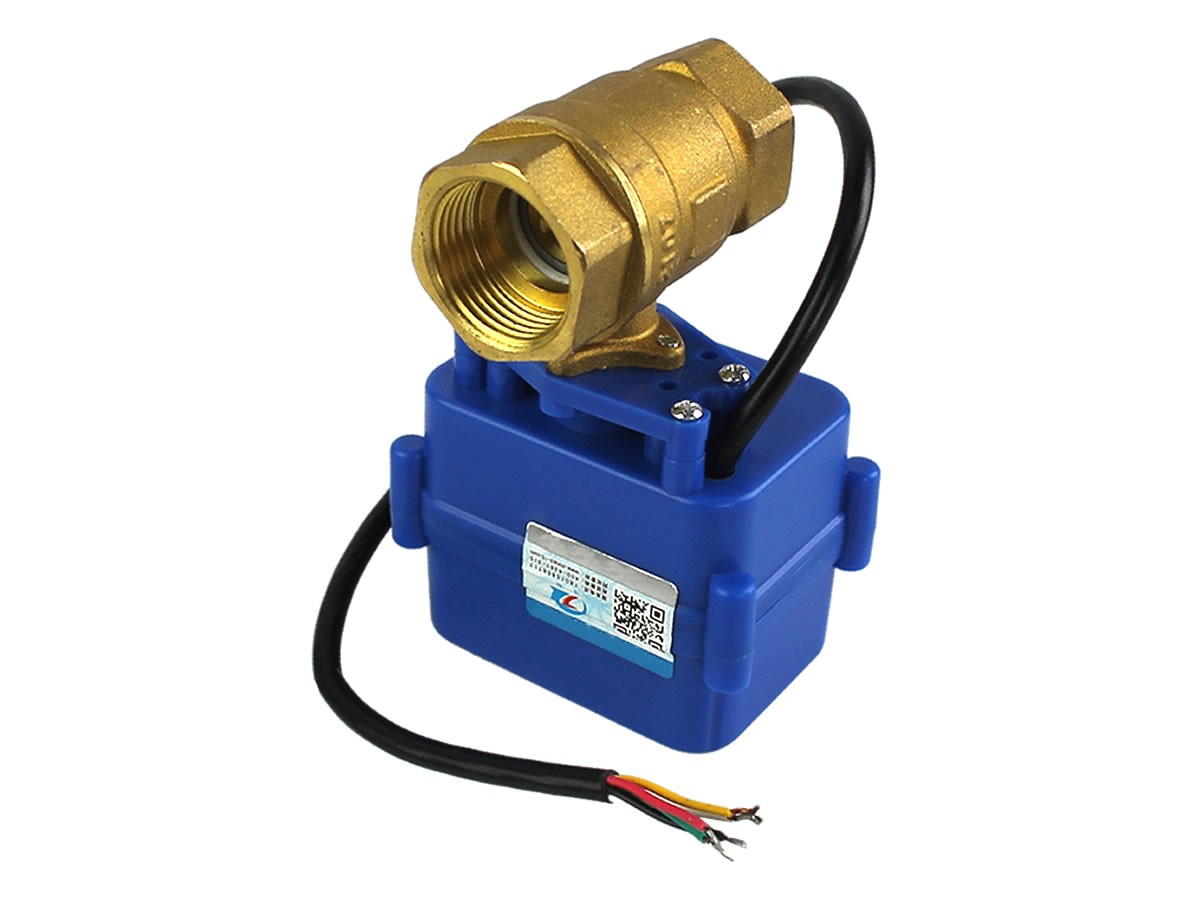

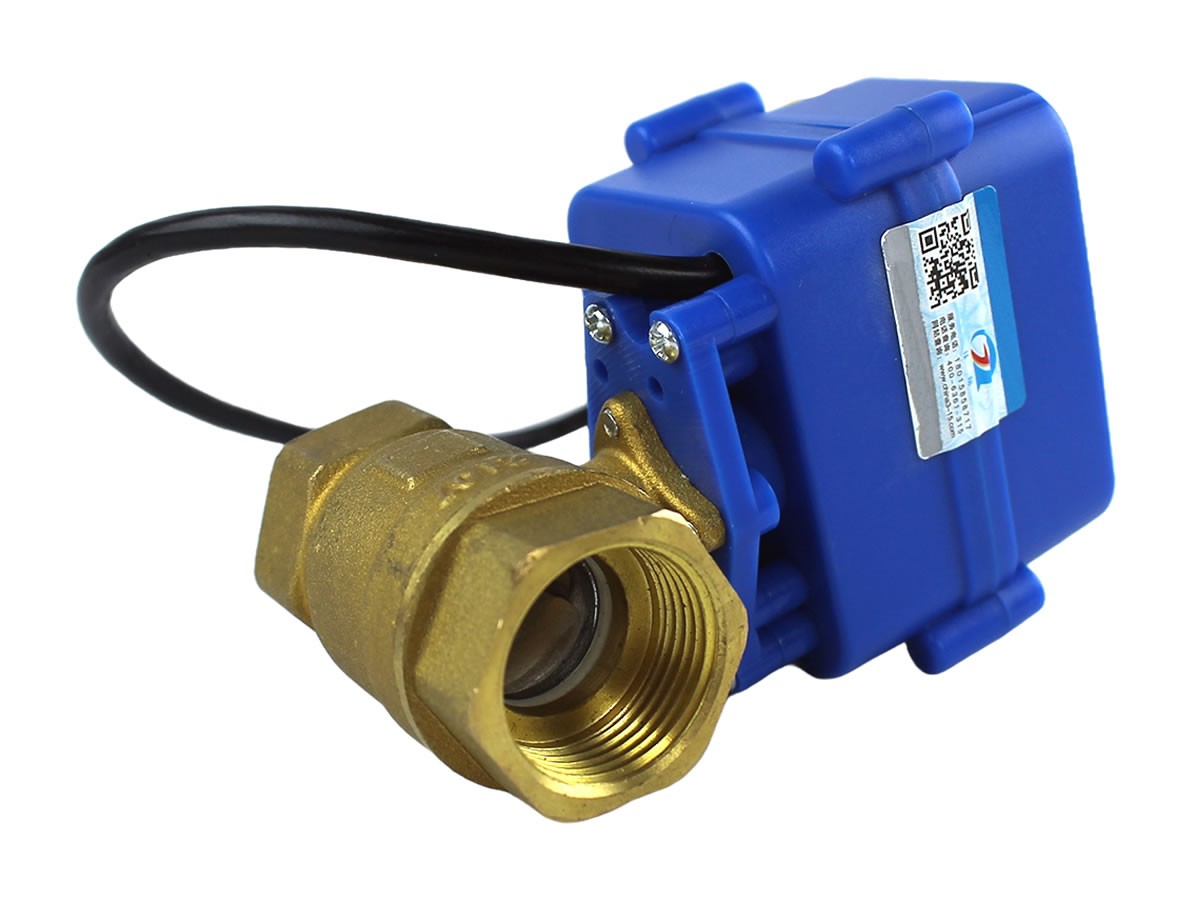

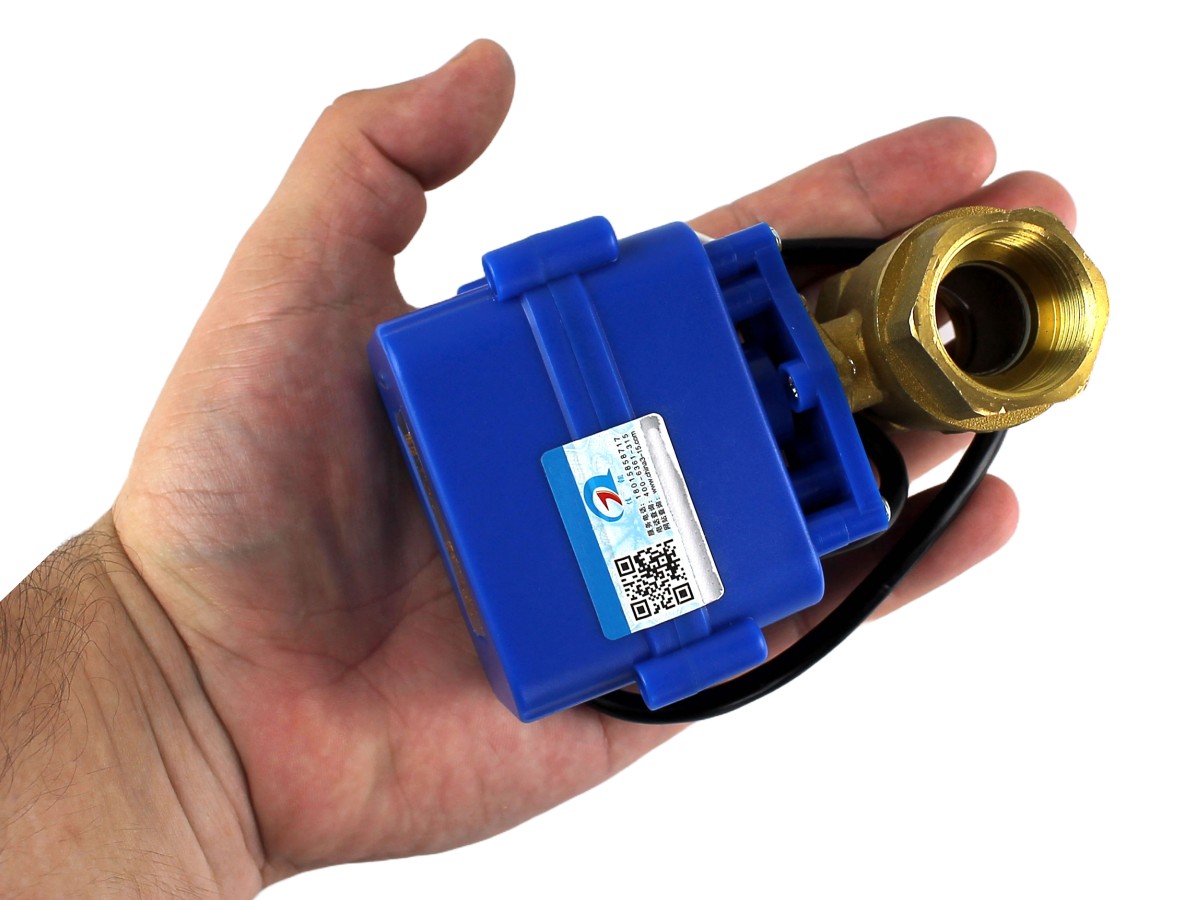

Válvula Motorizada Esfera 5 Vias 3/4" 12V DC - DN20

Válvula Motorizada Esfera 3/4 DN20 é uma excelente solução para hobistas e profissionais que trabalham com o desenvolvimento de projetos envolvendo áreas de irrigação experimental ou aplicações com líquidos em geral, permitindo maior precisão durante o uso.

O diferencial desse modelo é a presença de um motor robusto que permite que a esfera interna no cano seja aberta ou fechada de forma gradativa, possibilitando o controle da vazão de forma adequada para cada tipo de aplicação.

O funcionamento é bem simples, sempre que a Válvula Motorizada Esfera 3/4 DN20 for alimentada com tensão de 12VDC, ela inicia a abertura ou fechamento (o contrário do estado inicial), levando cerca de 4 segundos para chegar ao estágio completo, de forma que o tempo que ficar energizada definirá o estágio de abertura. Para que faça o caminho inverso, é necessário inverter os pinos de energia. Sempre que o for privada da energia se manterá no estágio de parada.

Além disso, conta com três fios para indicação de quando está aberto ou fechado, sendo 2 fios para os interruptores switch fim de curso e um para comum entre eles, conforme diagrama abaixo.

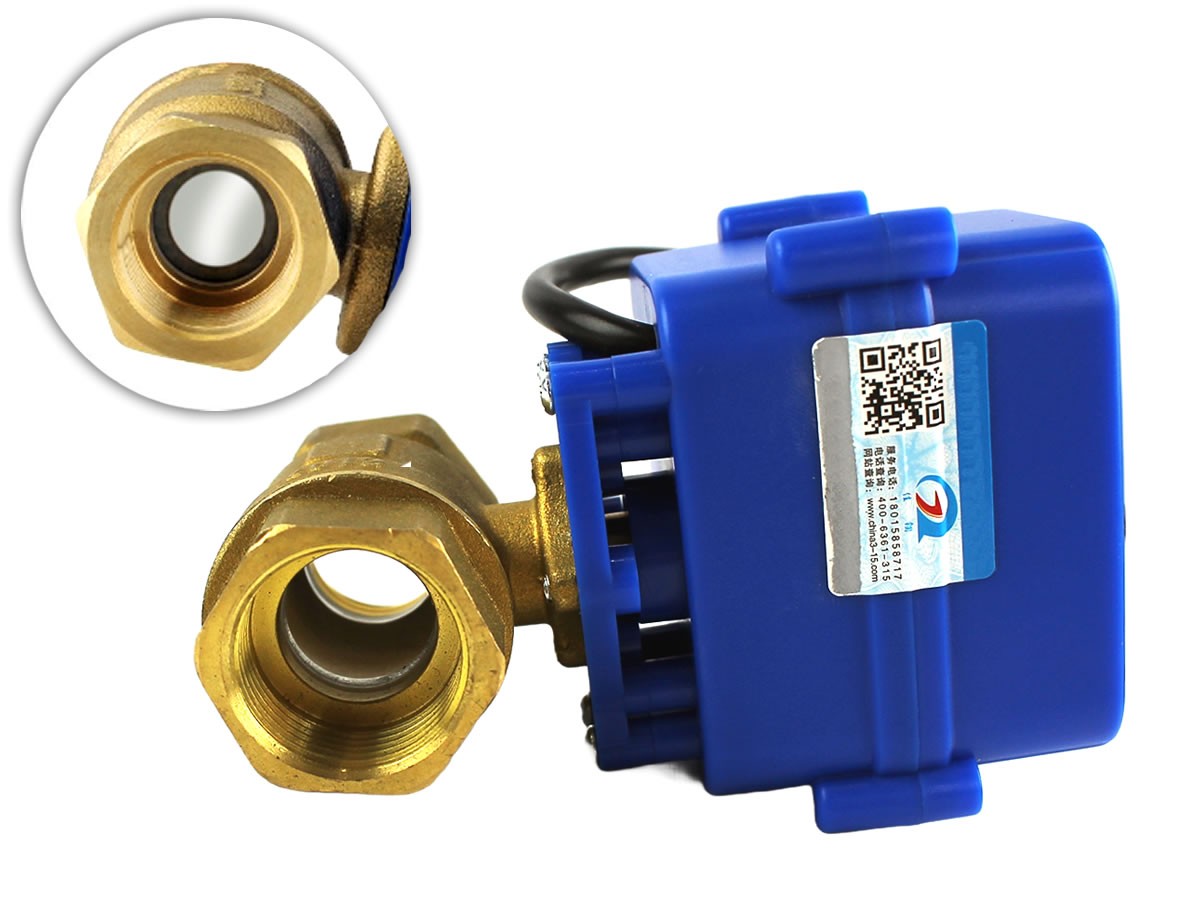

Para maior durabilidade apresenta corpo em bronze, possibilitando que seja muito mais resistente que outros modelos, permitindo o controle de água quente, fria ou outros tipos de líquidos, possuindo a esfera produzida em bronze cromado.

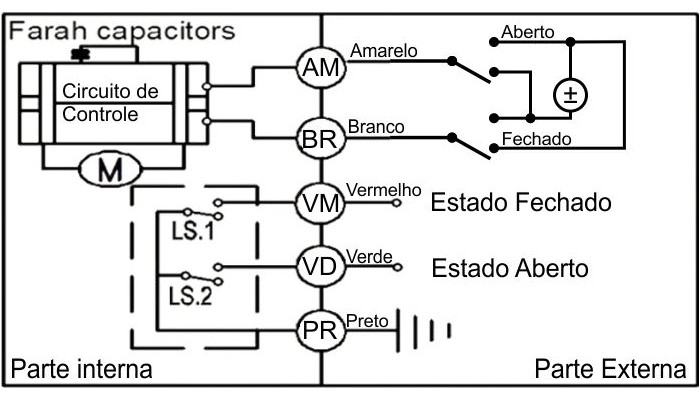

Diagrama de ligações Válvula Motorizada Esfera DN20

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
